Schritt 3: Montage des Konsolenmastes
1. Entfernen Sie die vormontierten
Schrauben (J4), Federscheiben (J2)
und Unterlegscheiben
Rahmen (A).
2. Verbinden Sie das Sensorkabel (A1)
mit Sensorkabel (B1).
ACHTUNG
Achten Sie im nachfolgenden Schritt
darauf die Kabel nicht einzuklemmen.
3. Befestigen Sie den Konsolenmast
(B) am Hauptrahmen (A) mit sechs
Schrauben (J4), sechs Federscheiben
(J2) und sechs Unterlegscheiben (J3).
4. Ziehen Sie die Schrauben fest.
Schritt 4: Montage der Armstangen
1. Befestigen Sie die Armstangen (G1 und G2) am Konsolenmast (B) mit jeweils zwei Schrauben
(J5) und einer Schraube (J6), siehe Abb. F.
2. Ziehen Sie die Schrauben fest.

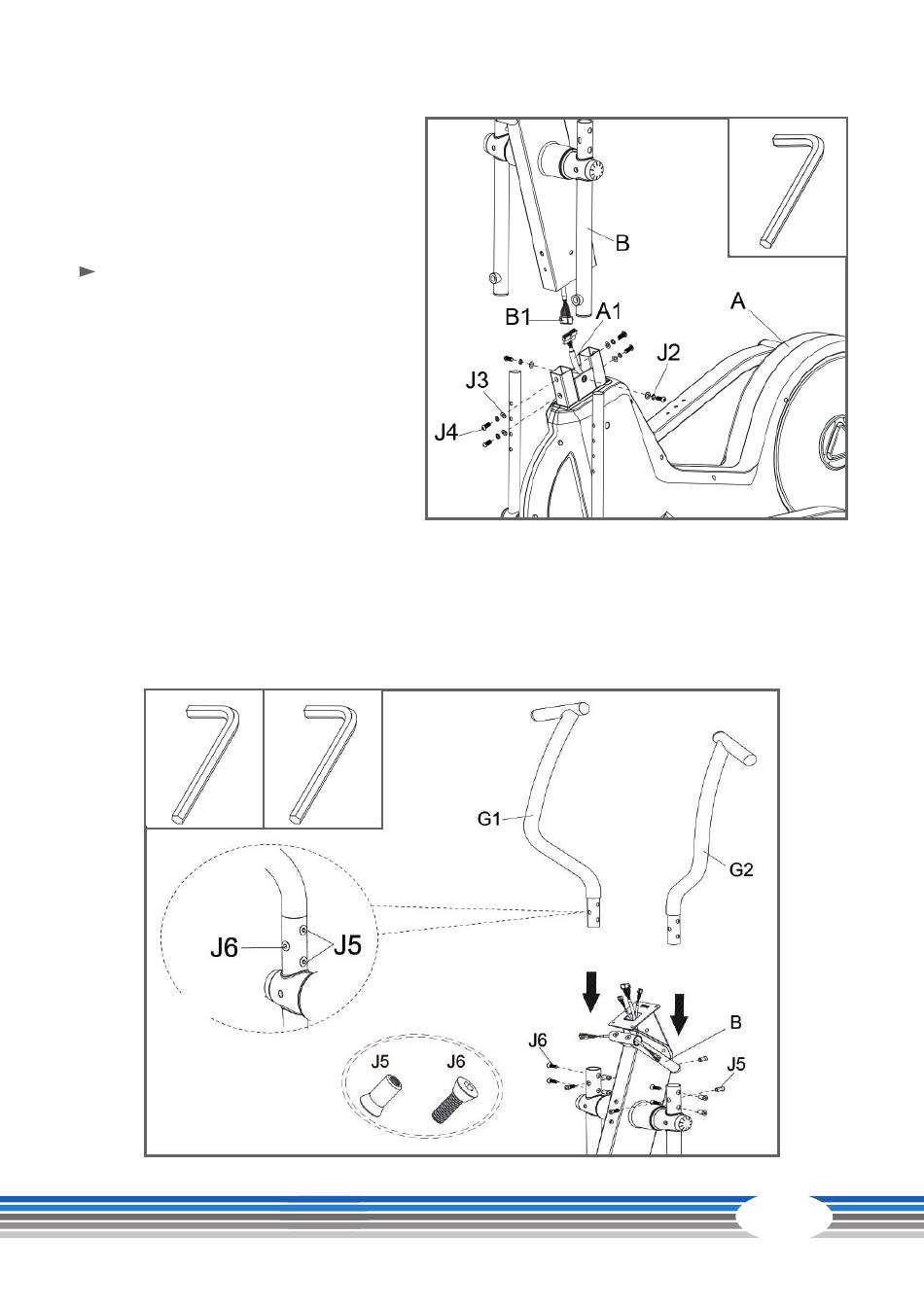

Abb. F
(J3) vom
