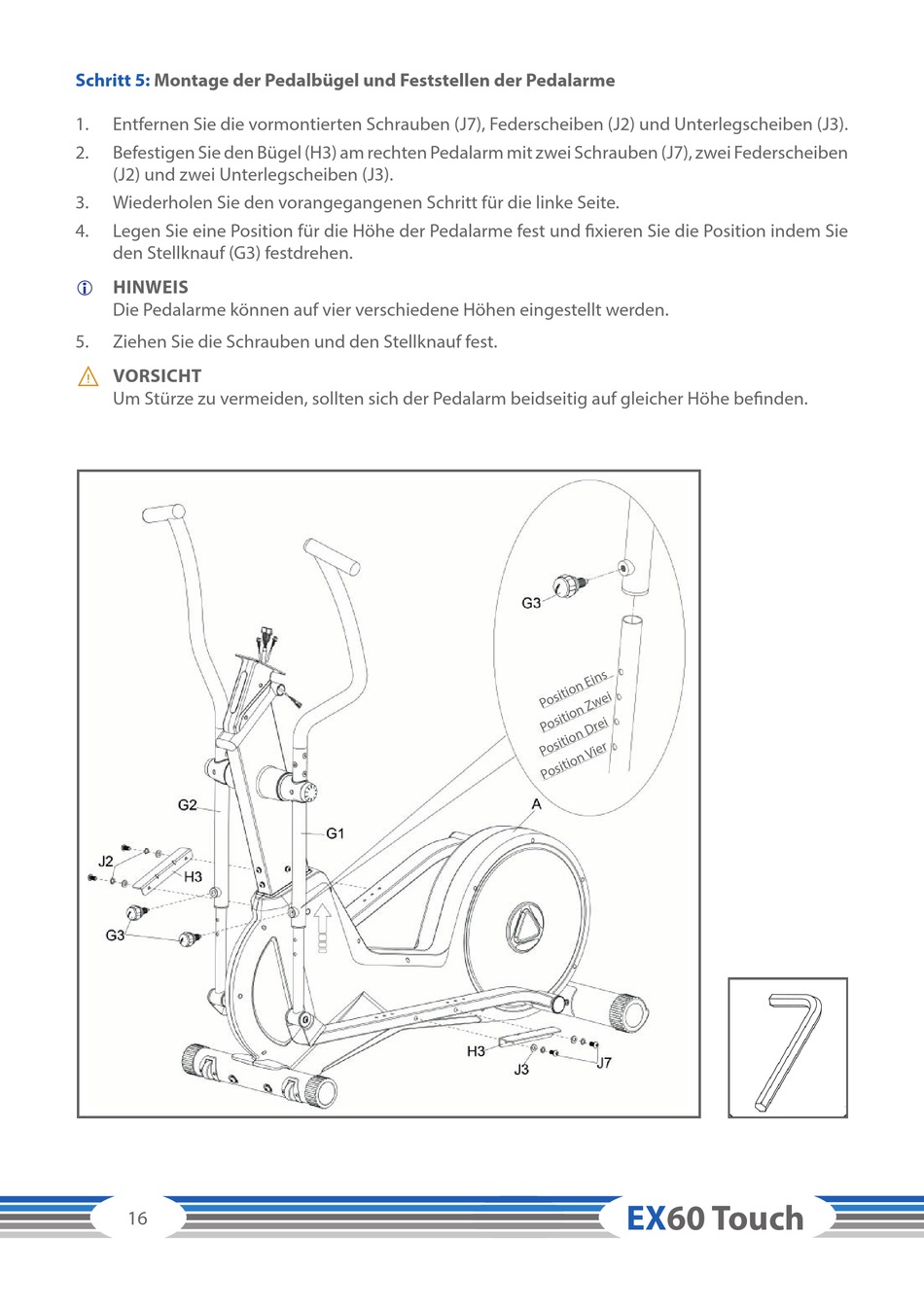

Schritt 5: Montage der Pedalbügel und Feststellen der Pedalarme
1. Entfernen Sie die vormontierten Schrauben (J7), Federscheiben (J2) und Unterlegscheiben (J3).
2. Befestigen Sie den Bügel (H3) am rechten Pedalarm mit zwei Schrauben (J7), zwei Federscheiben
(J2) und zwei Unterlegscheiben (J3).
3. Wiederholen Sie den vorangegangenen Schritt für die linke Seite.
4. Legen Sie eine Position für die Höhe der Pedalarme fest und fi xieren Sie die Position indem Sie
den Stellknauf (G3) festdrehen.

HINWEIS
Die Pedalarme können auf vier verschiedene Höhen eingestellt werden.
5. Ziehen Sie die Schrauben und den Stellknauf fest.
⚠ VORSICHT
Um Stürze zu vermeiden, sollten sich der Pedalarm beidseitig auf gleicher Höhe befi nden.
