CARDIO STRONG EX60 Touch Montage- Und Bedienungsanleitung Seite 17

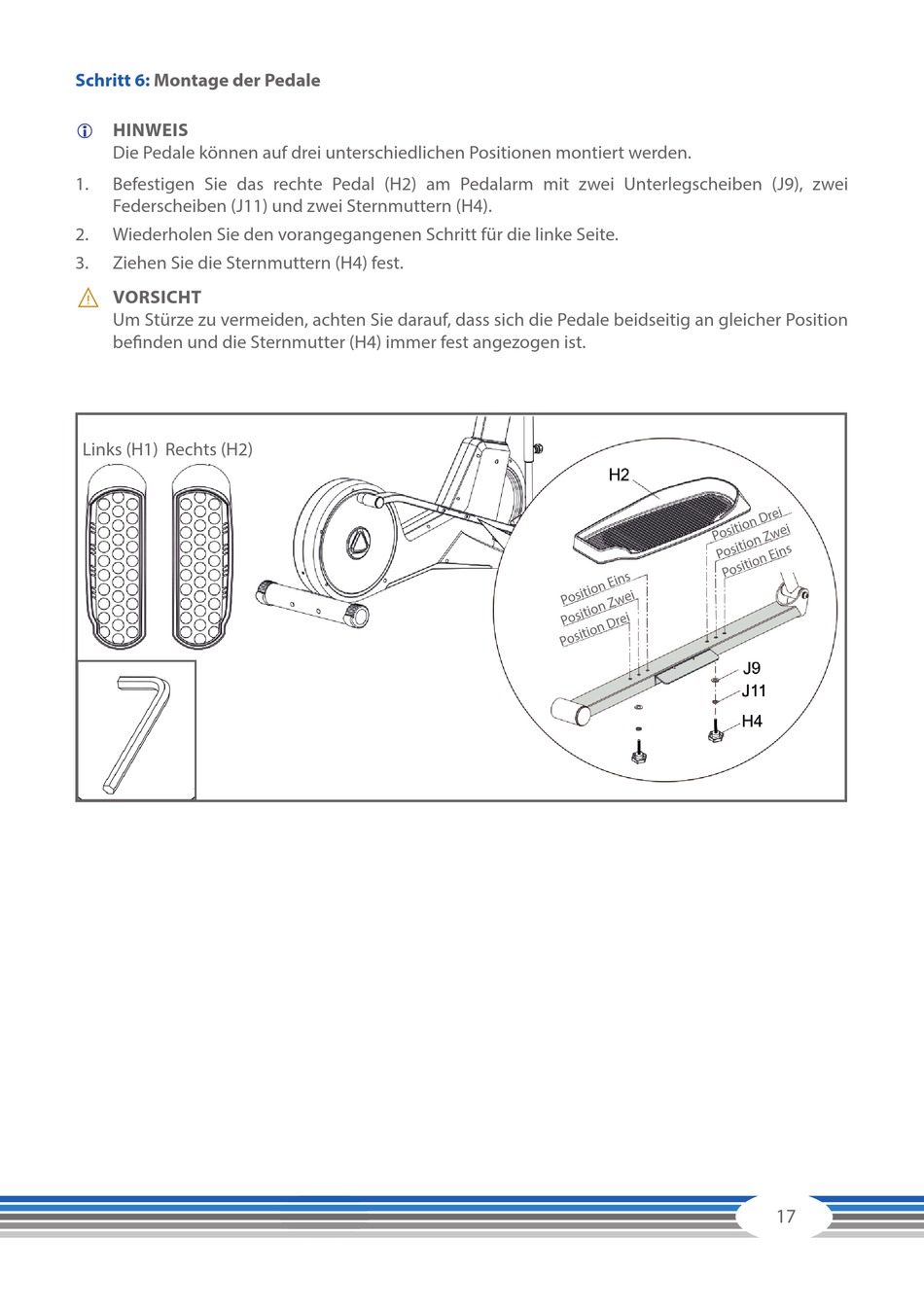

Schritt 6: Montage der Pedale

HINWEIS
Die Pedale können auf drei unterschiedlichen Positionen montiert werden.
1. Befestigen Sie das rechte Pedal (H2) am Pedalarm mit zwei Unterlegscheiben (J9), zwei
Federscheiben (J11) und zwei Sternmuttern (H4).
2. Wiederholen Sie den vorangegangenen Schritt für die linke Seite.
3. Ziehen Sie die Sternmuttern (H4) fest.
⚠ VORSICHT
Um Stürze zu vermeiden, achten Sie darauf, dass sich die Pedale beidseitig an gleicher Position
befi nden und die Sternmutter (H4) immer fest angezogen ist.
Links (H1) Rechts (H2)
17
