RS100 SOLAR io

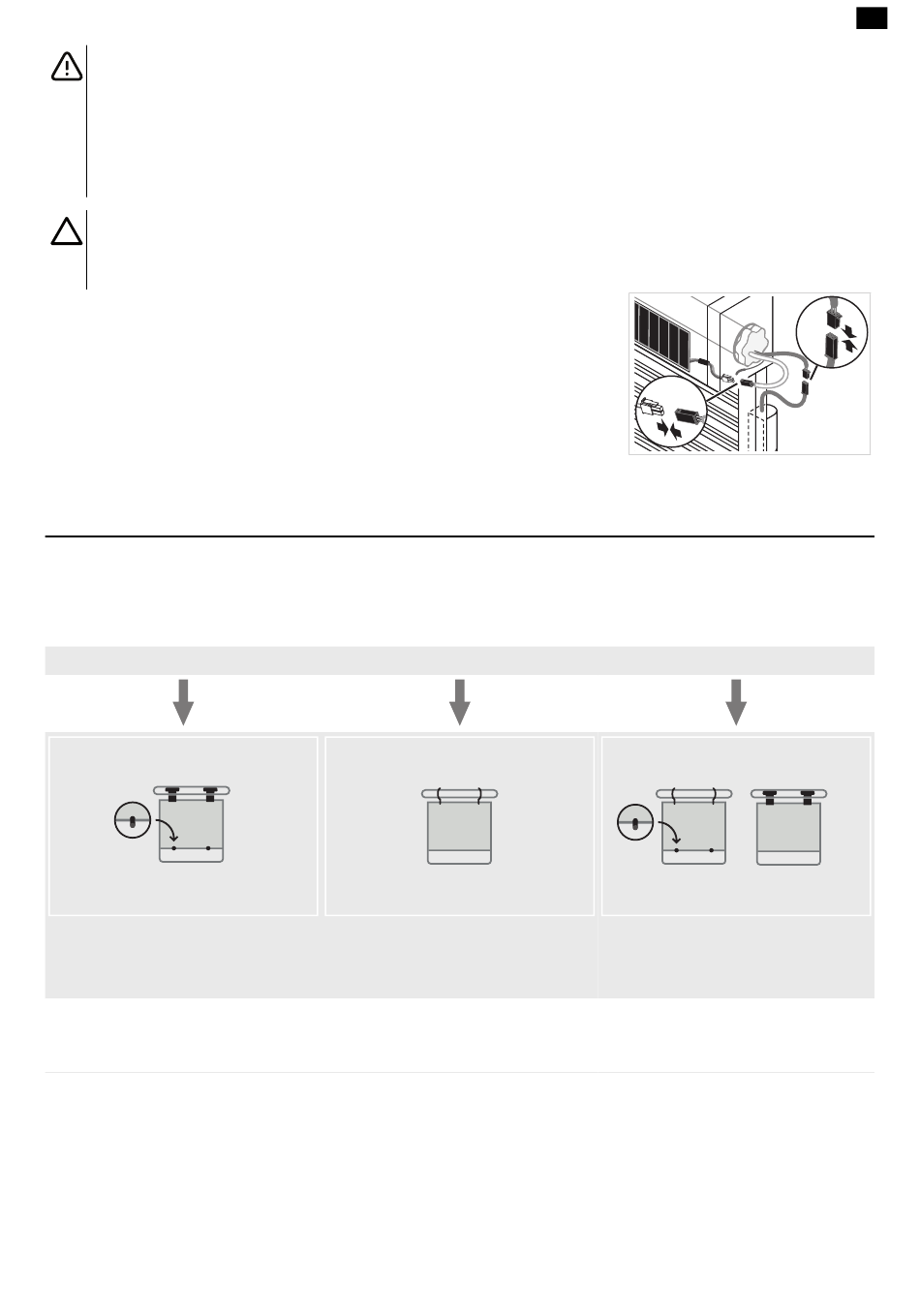

PRÉCAUTION

• Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.

• Attacher les câbles pour éviter tout contact avec une partie en mouvement.

• Si la motorisation est utilisée en extérieur, et si le câble d'alimentation est de type H05 VVF, alors installer le câble

dans un conduit résistant aux UV, par exemple sous goulotte.

• Le câble de la motorisation est amovible. S'il est endommagé, le remplacer à l'identique.

ATTENTION

• Laisser le câble d'alimentation de la motorisation accessible : il doit pouvoir être remplacé facilement.

• Toujours faire une boucle sur le câble d'alimentation pour éviter la pénétration d'eau dans la motorisation.

1] Câbler le connecteur 2 broches (A) de la batterie avec le connecteur 2 broches

(B) du câble noir de la motorisation.

2] Câbler le connecteur 2 broches (C) du panneau solaire avec le connecteur 2

broches (D) du câble blanc de la motorisation.

3.MISE EN SERVICE

Identification des étapes à effectuer

Le réglage des fins de course dépend du type de produit motorisé :

Pour un volet roulant avec liens

rigides et avec butées =

Fonctionnement Plug&Play

Aucun réglage à effectuer : les fins de

course se règlent automatiquement.

Étape 1 :Pré-enregistrement du point de commande

Pour un volet roulant sans liens

rigides et sans butées

Les fins de course haute et basse

doivent être réglées en mode manuel.

Pour un volet roulant sans liens

rigides et avec butées ou avec liens

rigides et sans butées

Les fins de course haute et basse

doivent être réglées en mode semi-

automatique.
