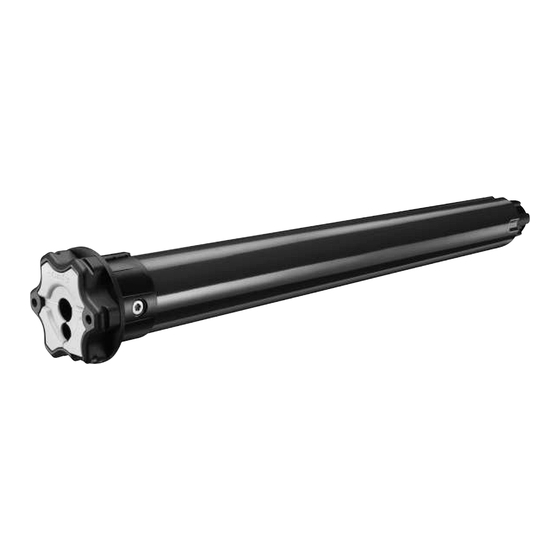

RS100 SOLAR io
EN
Instructions
FR
Notice
DE
Anleitung

Werbung

loading

Verwandte Anleitungen für SOMFY RS100 SOLAR io

Inhaltszusammenfassung für SOMFY RS100 SOLAR io

  • Seite 1 RS100 SOLAR io Instructions Notice Anleitung...
  • Seite 2 RS100 SOLAR io ORIGINAL INSTRUCTIONS These instructions apply to all RS100 SOLAR io drives, the different versions of which are available in the current catalogue. CONTENTS 1. Prior information................................1.1. Field of application............................1.2. Liability ................................2. Installation..................................2.1. Assembly ................................
  • Seite 3 Any operation of the drive outside the field of application described above is prohibited. Such use, and any failure to comply with the instructions given in this guide and in the attached Safety instructions document, absolves Somfy of any liability and invalidates the warranty.
  • Seite 4 2.1.1.Preparing the drive CAUTION RS100 SOLAR io : interior diameter of the tube has to be Ø47 mm or greater. 1] Fit the accessories required to integrate the drive into the tube: ð Either only wheel (a) on the drive Ø...
  • Seite 5 1] Wire the 2-pin connector (A) of the battery with the 2-pin connector (B) of the drive black cable. 2] Wire the 2-pin connector (C) of the solar panel with the 2-pin connector (D) of the drive white cable. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 6 2 complete cycles, from stop to stop). NOTICE For information about the compatibility of the drive with the motorised product and accessories, contact the product manufacturer or Somfy. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 7 The drive enters programming mode for ≈ 10 min. if no control point is programmed. NOTICE The procedure for modifying the end limit settings is identical to the initial setting procedure. To modify the settings at a later time, repeat the previous step. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 8 → The control point is programmed in the drive. NOTICE If the drive is no longer in programming mode, repeat Step Pre-programming the control point before performing Step Programming the control point [  8]. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 9 The end limits have been incorrectly set. Readjust the end limits, referring to Re- setting the end limits. 4.2.Replacing a lost or broken Somfy control point NOTICE • This reset deletes all the local control points, however the sensors, end limit settings and favourite position (my) are retained.
  • Seite 10 6] Press the PROG button on the Somfy local control point for≈ 7 s, until the PROG. motorised product moves up and down twice.
  • Seite 11 NOTICE The use of a local io sensor is not permitted. An io “box” is required to pair the io sensor. Refer to the corresponding instruction guide to operate the sensor. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 12 NOTICE If the motorised product still does not work, contact a drive and home automation professional. 5.5.2.Replacing a lost or broken Somfy control point To replace a lost or broken control point, contact a drive and home automation professional. 5.5.3.Obstacle detection...
  • Seite 13 NOTICE • Solar panel must be correctly installed. (cf Solar panel instructions) • These feedbacks are only relevant with SOMFY solar panel. 5.5.6.2. Activation / Deactivation the radio To save energy during transport or during storage, the radio is generally deactivated when the assemble of the motorised product is finished.
  • Seite 14 Philippe Geoffroy, Approval manager, acting on behalf of Activity director, Cluses, 10/2023. Somfy limited, Yeadon LS19 7ZA UK hereby declares that the drive covered by these instructions when marked for input voltage 16.8 V DC or 9.6 V DC and used as intended according to these instructions, is in compliance with UK legislation of Machinery safety regulations S.I.2008 N°1597 and the Radio Equipment...
  • Seite 15 RS100 SOLAR io NOTICE TRADUITE Cette notice s'applique à toutes les motorisations RS100 SOLAR io dont les déclinaisons sont disponibles au catalogue en vigueur. SOMMAIRE 1. Informations préalables............................... 16 1.1. Domaine d’application............................ 1.2. Responsabilité..............................2. Installation..................................16 2.1. Assemblage ..............................
  • Seite 16 • Installer un point de commande individuel pour chaque motorisation. • La motorisation RS100 SOLAR io doit être installée avec une batterie Somfy : 9.6V NIMH NAKED BATTERY, 16.8V NIMH NAKED BATTERY , 9.6V NIMH BATTERY STICK , NAKED BATTERY D.17 8CELLS ou 16.8V NIMH BATTERY STICK, et avec le panneau solaire adapté...
  • Seite 17 2.1.Assemblage 2.1.1.Préparation de la motorisation ATTENTION RS100 SOLAR io : le diamètre intérieur du tube doit être de 47 mm ou plus. 1] Monter les accessoires nécessaires à l’intégration de la motorisation dans le tube : Ø...
  • Seite 18 Respecter la norme NF C 15-100 en matière d’installations électriques. AVERTISSEMENT Pour garantir la sécurité électrique, cette motorisation doit obligatoirement être alimentée par une source de tension « TBTS » (Très Basse Tension de Sécurité). © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 19 Les fins de course haute et basse Les fins de course haute et basse course se règlent automatiquement. doivent être réglées en mode manuel. doivent être réglées en mode semi- automatique. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 20 INFORMATION Pour obtenir des renseignements sur la compatibilité de la motorisation avec le produit motorisé et les accessoires, s’adresser au fabricant du produit ou à Somfy. 3.1.Pré-enregistrement du point de commande 1] Connecter la motorisation (voir Câblage [} 18]). 2] Faire un appui simultané bref sur les touches Montée et Descente du point de commande : ð...
  • Seite 21 INFORMATION La procédure de modification du réglage des fins de course est identique à celle du réglage. Pour modifier les réglages ultérieurement, effectuer de nouveau l’étape précédente. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 22 → Le point de commande est enregistré dans la motorisation. INFORMATION Si la motorisation n'est plus en mode programmation, répéter l'étape Pré-enregistrement du point de commande avant de passer à l'étape Enregistrement du point de commande [  22]. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 23 Régler de nouveau les fins de course en consultant le chapitre Re-réglage des fins de course. 4.2.Remplacement d’un point de commande Somfy perdu ou cassé INFORMATION • Cette réinitialisation supprime tous les points de commande locaux, mais les capteurs, les réglages de fins de course et la position favorite (my) sont conservés.
  • Seite 24 (Si le produit motorisé est en fin de course haute ou basse, il effectuera un bref va-et-vient.) 6] Appuyer sur le bouton PROG du point de commande local Somfy pendant ≈ PROG. 7 s, jusqu’aux deux va-et-vient du produit motorisé.
  • Seite 25 INFORMATION L'emploi d'un capteur io local n'est pas permis. Un « boîtier » io est nécessaire pour appairer le capteur io. Pour utiliser le capteur, se référer à la notice correspondante. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 26 Si le produit motorisé ne fonctionne toujours pas, consulter un professionnel de la motorisation et de l’automatisation de l’habitat. 5.5.2.Remplacement d’un point de commande Somfy perdu ou cassé Pour le remplacement d’un point de commande perdu ou cassé, contacter un professionnel de la motorisation et de l’automatisation de l’habitat.
  • Seite 27 INFORMATION • Le panneau solaire doit être correctement installé. (Voir la notice du panneau solaire.) • Ces informations ne sont pertinentes qu'avec le panneau solaire SOMFY. 5.5.6.2. Activation/désactivation des communications radio Pour économiser de l'énergie pendant le transport ou le stockage, les communications radio sont généralement désactivées après l'assemblage en usine du produit motorisé.
  • Seite 28 Veiller à séparer les piles et batteries des autres types de déchets et à les recycler via votre système local de collecte. Nous nous soucions de notre environnement. Ne pas jeter l’appareil avec les déchets ménagers habituels. Le déposer dans un point de collecte agréé pour son recyclage. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 29 RS100 SOLAR io Par la présente, SOMFY ACTIVITES SA, 74300 CLUSES FRANCE déclare, en tant que fabricant, que la motorisation couverte par ces instructions et utilisée comme indiqué dans ces instructions, est conforme aux exigences essentielles des Directives Européennes applicables et en particulier de la Directive Machine 2006/42/CE, et de la Directive Radio 2014/53/UE.
  • Seite 30 RS100 SOLAR io ÜBERSETZTE ANLEITUNG Diese Anleitung gilt für alle Antriebe vom Typ RS100 SOLAR io, deren Ausführungen im aktuellen Katalog zu finden sind. INHALT 1. Vorbemerkungen................................31 1.1. Bestimmungsgemäße Verwendung ......................1.2. Haftung................................2. Installation..................................31 2.1. Montage ................................
  • Seite 31 • Installieren Sie für jeden Antrieb eine eigene Bedieneinheit. • Der RS100 SOLAR io-Antrieb muss mit Somfy Batterie: 9.6V NIMH NAKED BATTERY, 16.8V NIMH NAKED BATTERY , 9.6V NIMH BATTERY STICK , NAKED BATTERY D.17 8CELLS oder 16.8V NIMH BATTERY STICK und mit einem der Solarpanele: 2.5W SOLAR PANEL (TAPE) oder 5.8W SOLAR PANEL (TAPE) .
  • Seite 32 Seite des Rollladens installiert werden. 2.1.Montage 2.1.1.Vorbereitung des Antriebs ACHTUNG RS100 SOLAR io : Achten Sie darauf, dass der Innendurchmesser der Welle mindestens 47 mm beträgt. 1] Montieren Sie die erforderlichen Ausrüstungsteile, um den Antrieb in die Welle einzusetzen: Ø...
  • Seite 33 Batteriestromkabeln weg weisend zu positionieren. 2.1.6.Verkabelung WARNUNG Beachten Sie die Norm NF C 15-100 für Elektroinstallationen. WARNUNG Zur Gewährleistung der elektrischen Sicherheit muss dieser Antrieb der Klasse III stets mit Sicherheitskleinspannung (SELV) betrieben werden. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 34 Wellenverbindern und ohne Anschläge Keine Einstellung erforderlich: Die Die obere und untere Endlage müssen Die Endlagen müssen Einstellung der Endlagen erfolgt manuell eingestellt werden. halbautomatisch eingestellt werden automatisch. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 35 Einstellungen innerhalb von maximal 2 vollständigen Zyklen von Anschlag bis Anschlag automatisch an). HINWEIS Für weitere Informationen zur Kompatibilität des Antriebs mit dem Behang und dessen Zubehör wenden Sie sich bitte an den Hersteller des Behangs oder an Somfy. 3.1.Voreinlernen der Bedieneinheit 1] Schließen Sie den Antrieb an (siehe Verkabelung [} 33]).
  • Seite 36 HINWEIS Das Verfahren zur Änderung der Einstellungen der Endlagen ist mit dem Einstellverfahren identisch. Wenn Sie die Einstellungen zu einem späteren Zeitpunkt ändern möchten, führen Sie erneut den vorhergehenden Schritt durch. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 37 → Die Bedieneinheit ist im Antrieb eingelernt. HINWEIS Wenn der Antrieb nicht mehr im Programmiermodus ist, wiederholen Sie bitte den Schritt Vorabspeicherung der Bedieneinheit vor der Ausführung des Schrittes Einlernen der Bedieneinheit [  37]. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 38 5] Drücken Sie auf der neuen Bedieneinheit kurz die PROG-Taste: Der Behang 0.5 s führt eine Auf- und Abbewegung aus. PROG. g Die neue Bedieneinheit ist jetzt eingelernt und alle anderen Bedieneinheiten wurden gelöscht. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 39 (Wenn der Behang sich in seiner oberen oder unteren Endlage befindet, führt er eine kurze Auf- und Abbewegung aus). 6] Halten Sie die PROG-Taste der lokalen Somfy-Bedieneinheit ca. 7 Sekunden PROG. lang gedrückt, bis der Behang zweimal eine Auf- und Abbewegung ausführt.
  • Seite 40 5.4.Betrieb mit Sensoren (nur bidirektional) HINWEIS Die Verwendung eines lokalen io-Sensors ist nicht zulässig. Eine Smarthome-Box ist erforderlich, um den io-Sensor zu verknüpfen. Wir verweisen auf die Gebrauchsanleitung zur Bedienung des Sensors. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 41 Batteriespannung. Ist diese schwach (oder ist der Rollladen sehr schwer), kann der Antrieb die Geschwindigkeit reduzieren, um die Lebensdauer der Batterie zu verlängern. Ist die Spannung jedoch zu niedrig, siehe nächster Punkt. © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 42 HINWEIS • Das Solarpanel muss korrekt installiert werden. (siehe Gebrauchsanweisung des Solarpanels). • Die Rückmeldungen sind nur mit dem SOMFY-Solarpanel relevant. 5.5.6.2. Aktivierung/Deaktivierung der Funktechnik Um während des Versands oder bei der Lagerung Energie zu sparen, wird die Funkfunktion nach Montage des Behangs meist deaktiviert.
  • Seite 43 1 Ab), mit einer neuen NAKED BATTERY D.17 8CELLS -Batterie, die zu 100 % geladen ist, und bei 20 °C. HINWEIS Für weitere Informationen zu den technischen Daten des Antriebs wenden Sie sich bitte an Ihren Somfy- Ansprechpartner. Antriebsentsprechung Nm / U/...
  • Seite 44 RS100 SOLAR io SOMFY ACTIVITES SA, F-74300 CLUSES (Frankreich), erklärt hiermit als Hersteller, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Einsatz die grundlegenden Anforderungen der geltenden europäischen Richtlinien und insbesondere der Maschinenrichtlinie 2006/42/EG sowie der Funkanlagenrichtlinie 2014/53/EU erfüllt.
  • Seite 45 © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 46 RS100 SOLAR io © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 47 RS100 SOLAR io © Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 48 SOMFY ACTIVITES SA 50 avenue du Nouveau Monde 74300 CLUSES FRANCE www.somfy.com 5161820B 100% recycled paper...
