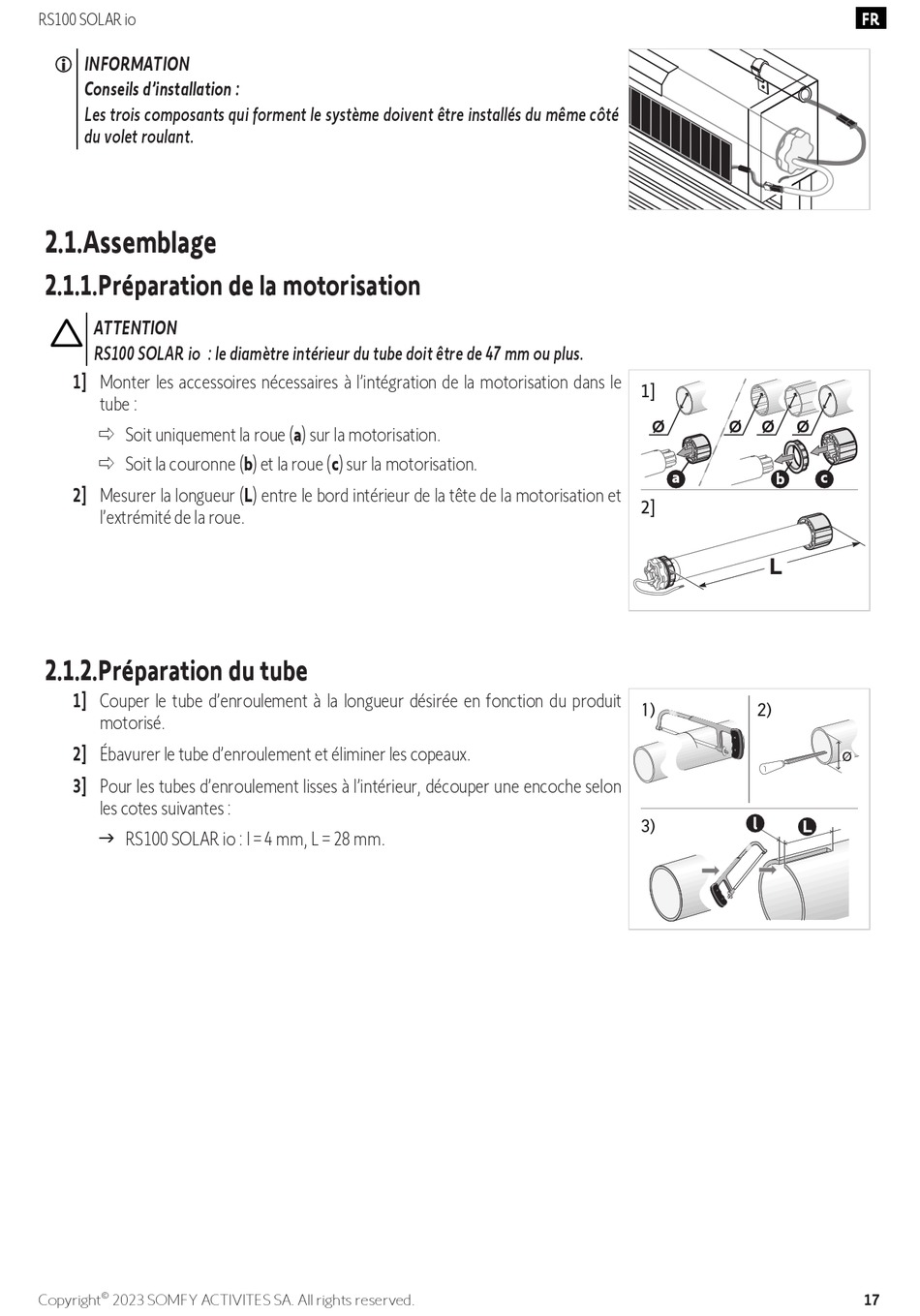

RS100 SOLAR io

INFORMATION

Conseils d'installation :

Les trois composants qui forment le système doivent être installés du même côté

du volet roulant.

2.1.Assemblage

2.1.1.Préparation de la motorisation

ATTENTION

RS100 SOLAR io : le diamètre intérieur du tube doit être de 47 mm ou plus.

1] Monter les accessoires nécessaires à l'intégration de la motorisation dans le

tube :

ð Soit uniquement la roue (a) sur la motorisation.

ð Soit la couronne (b) et la roue (c) sur la motorisation.

2] Mesurer la longueur (L) entre le bord intérieur de la tête de la motorisation et

l'extrémité de la roue.

2.1.2.Préparation du tube

1] Couper le tube d'enroulement à la longueur désirée en fonction du produit

motorisé.

2] Ébavurer le tube d'enroulement et éliminer les copeaux.

3] Pour les tubes d'enroulement lisses à l'intérieur, découper une encoche selon

les cotes suivantes :

g RS100 SOLAR io : l = 4 mm, L = 28 mm.
