SOMFY OREA WT Einstellanleitung

Rücksetzen in den Auslieferungszustand
> 7 s
1. ELEKTRISCHER ANSCHLUSS DES SOMFY-EINSTELLKABELS
3. Elektrischer Anschluss
Beachten Sie bitte die Sicherheitshinweise und die technischen Daten!
1. Inbetriebnahme
Anschließen des Montagekabels
braun
schwarz
blau
gelb/grün
Der Antrieb signalisiert den Auslieferungszustand durch eine verzögerte Reaktion auf die Be-
tätigung des Somfy Montagekabels WT oder des Setting Tool WT.
Prüfen der Drehrichtung
Orea WT muss mit verriegelten Tastern/Schaltern betrieben werden.
2. EINSTELLEN DER ENDLAGEN
2.1 PRÜFEN DER DREHRICHTUNG
4
2. Programmierung
Immer nur den zu programmierenden Orea WT an das Montagekabel anschließen.
2.2 EINSTELLEN DER ENDLAGEN BEI MOTOR STANDARD Aktivieren des Antriebes und speichern der AUF-Richtung
> 3 s
Mai 2016 Druckfehler und technische Änderungen vorbehalten
2
Drücken Sie gleichzeitig solange die Tasten AUF
und AB (ca. 7 s), bis der Antrieb das Rücksetzen
mit zwei kurzen AUF-/AB-Bewegungen bestätigt.
Schließen Sie Orea WT entsprechend der Klem-
menbelegung an die Netzspannung an.
Schließen Sie Orea WT entsprechend der Klemmen-
belegung an das Somfy Montagekabel WT oder an
= Phase 1
das Setting Tool WT an.
= Phase 2
= Neutral
= Erde
Die Verwendung eines unverriegelten Tasters ist
ebenso möglich.
2 x 2 x 0,6 ø
Bitte auch Kapitel „Elektrischer Anschluss und Si-
cherheitshinweise" beachten.
Prüfen Sie die Drehrichtung durch kurzes drücken
der AB-Taste. Fährt der Behang in die AB-Rich-
Um zu verhindern, dass Wasser in den Antrieb
tung, ist die Drehrichtung richtig eingestellt. Fährt
läuft, sollte das Anschlusskabel in einer Schleife
der Behang in die AUF-Richtung, stecken Sie das
nach unten verlegt werden.
Somfy Montagekabel WT oder das Setting Tool WT
Prüfen Sie die Drehrichtung durch kurzes drücken der AB-Taste.
aus und ändern Sie die Verdrahtung der Adern
Fährt der Behang in AB-Richtung, ist die Drehrichtung richtig eingestellt.
schwarz und braun. Prüfen Sie erneut.
Fährt der Behang in die AUF-Richtung, stecken Sie das Somfy Motorkabel aus und
ändern Sie die Verdrahtung der Adern schwarz und braun.
Prüfen Sie die Drehrichtung erneut.
EINSTIEG IN DEN LERNMODUS
Um den Antrieb zu aktivieren, drücken Sie gleich-
> 3 s zeitig die Tasten AUF und AB, bis der Antrieb mit
1) Den Behang in eine mittlere Position fahren.
einer kurzen AUF-/AB-Bewegung bestätigt. Drü-
2) Die WT-Taste drücken (AUF und AB gleichzeitig) bis der Motor mit einer
kurzen Fahrbewegung (1x„Klack-Klack") reagiert, dann die WT-Taste sofort
cken Sie nun solange die AUF-Taste, bis der An-
loslassen.
trieb mit einer kurzen AUF-/AB-Bewegung bestä-
3) Drücken Sie nun so lange die AUF-Taste, bis der Antrieb mit einer kurzen
tigt. AUF-/AB-Bewegung bestätigt.
 Der Motor befindet sich im Lernmodus.
© bei WOUNDWO
EINSTELLANLEITUNG
Orea WT
Art.-Nr.: 841006

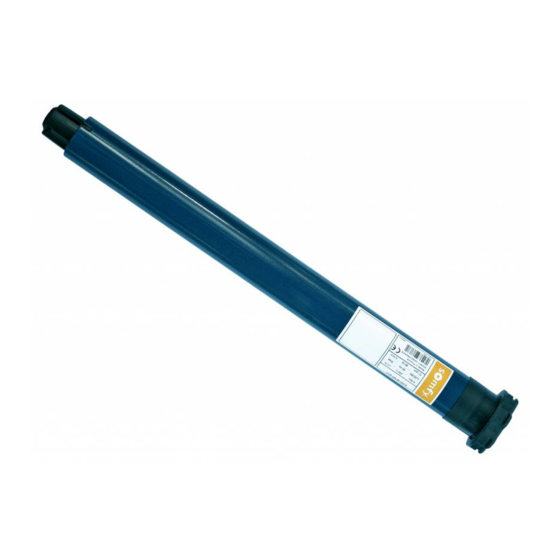

SOMFY OREA WT
WWW.WOUNDWO.COM
Orea WT
