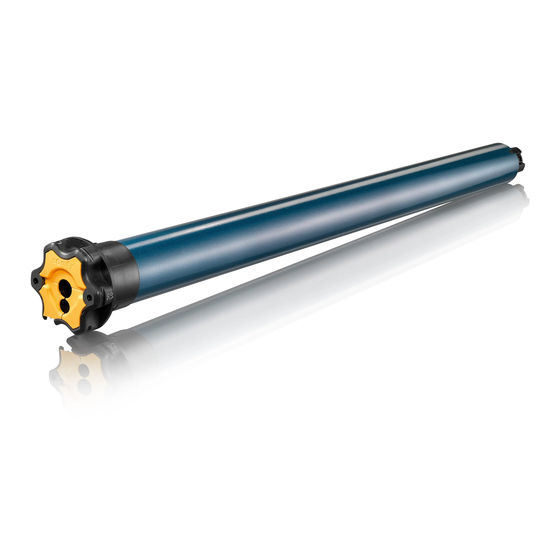

SOMFY ALTUS RTS Einstellanleitung

Elektronischer funkmotor
Vorschau ausblenden Andere Handbücher für ALTUS RTS:
1
2
3
4

Werbung

Quicklinks

Diese Anleitung herunterladen

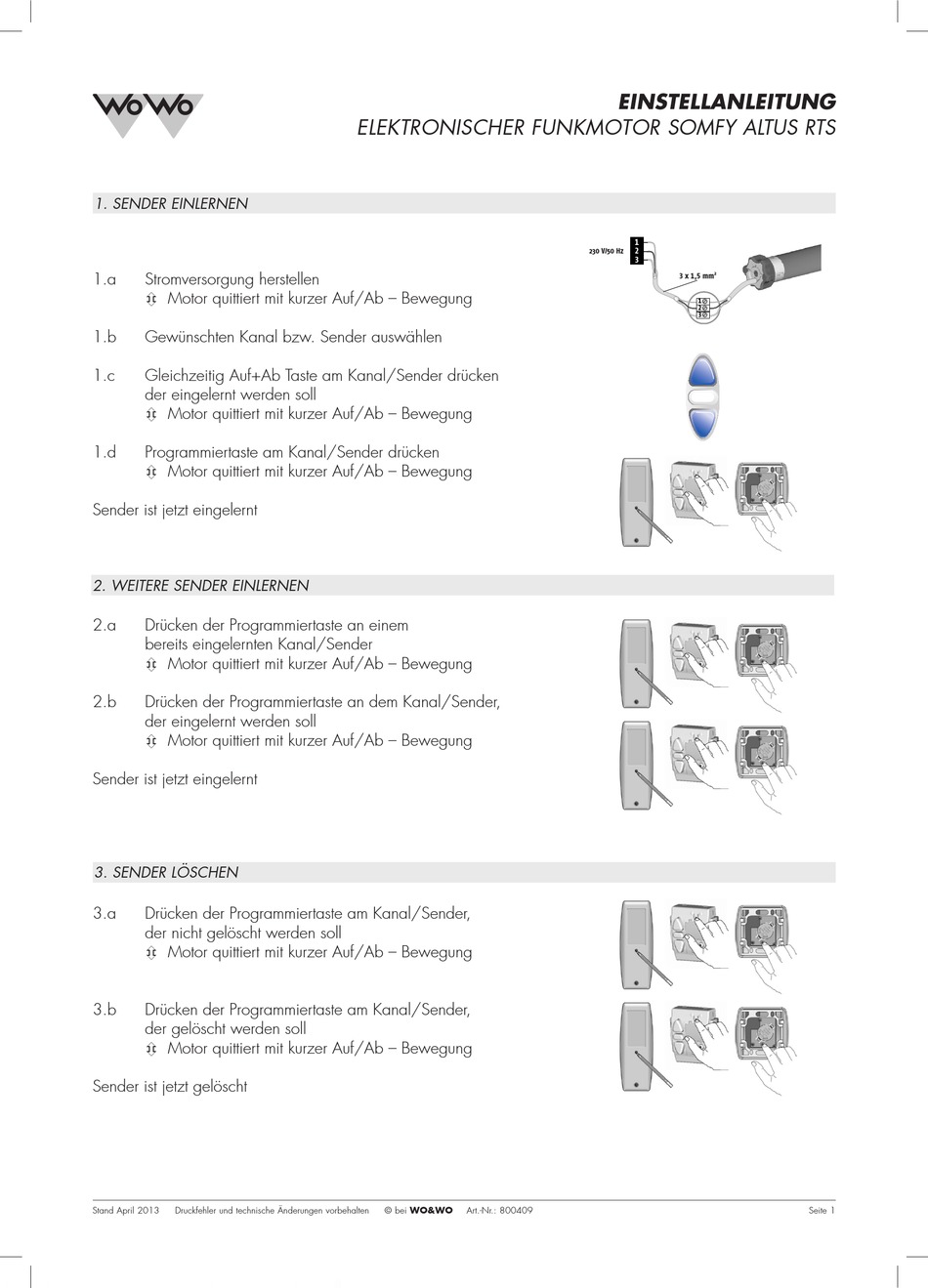

1. SENDER EINLERNEN
1.a
Stromversorgung herstellen
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
1.b
Gewünschten Kanal bzw. Sender auswählen
1.c
Gleichzeitig Auf+Ab Taste am Kanal/Sender drücken
der eingelernt werden soll
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
1.d
Programmiertaste am Kanal/Sender drücken
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
Sender ist jetzt eingelernt
2. WEITERE SENDER EINLERNEN
2.a
Drücken der Programmiertaste an einem
bereits eingelernten Kanal/Sender
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
2.b
Drücken der Programmiertaste an dem Kanal/Sender,
der eingelernt werden soll
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
Sender ist jetzt eingelernt
3. SENDER LÖSCHEN
3.a
Drücken der Programmiertaste am Kanal/Sender,
der nicht gelöscht werden soll
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
3.b
Drücken der Programmiertaste am Kanal/Sender,
der gelöscht werden soll
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
Sender ist jetzt gelöscht
Stand April 2013
Druckfehler und technische Änderungen vorbehalten
ELEKTRONISCHER FUNKMOTOR SOMFY ALTUS RTS
© bei WO&WO
Art.-Nr.: 800409
Offen liegende Spannungsleitungen
Berührungsgefahr, Stromschlag
• Schalten Sie alle zu montierenden Anschlussleitungen spannungslos!
• Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten.
5.1 Installationsempfehlung
• Der Abstand zwischen dem Antrieb und dem Sender sollte
mindestens 300 mm betragen
• Der Abstand zwischen zwei Empfängern sollte mindestens
EINSTELLANLEITUNG
200 mm betragen
• Starke lokale Sendeanlagen (z.B. Funk-Kopfhörer), deren
Sendefrequenz mit der Steuerung identisch ist, können die
Funktion beeinflussen
• Verlegen Sie das Anschlusskabel in einer Schleife nach
unten, um zu verhindern, dass Wasser in den Antrieb läuft.
Siehe Bild
5.2 Elektrischer Anschluss
• Schließen Sie den Oximo RTS entsprechend der Klemmenbelegung an
1
230 V/50 Hz
2
3
3 x 1,5 mm
2
1
2
3
L
1
N
2
PE
3
6
© by Somfy GmbH Technische Änderungen bleiben vorbehalten
. Siehe Abbildung
1 L
Phase
= braun
2 N
Nullleiter
= blau
3 PE Schutzleiter = gelb-grün
Oximo RTS
Seite 1
