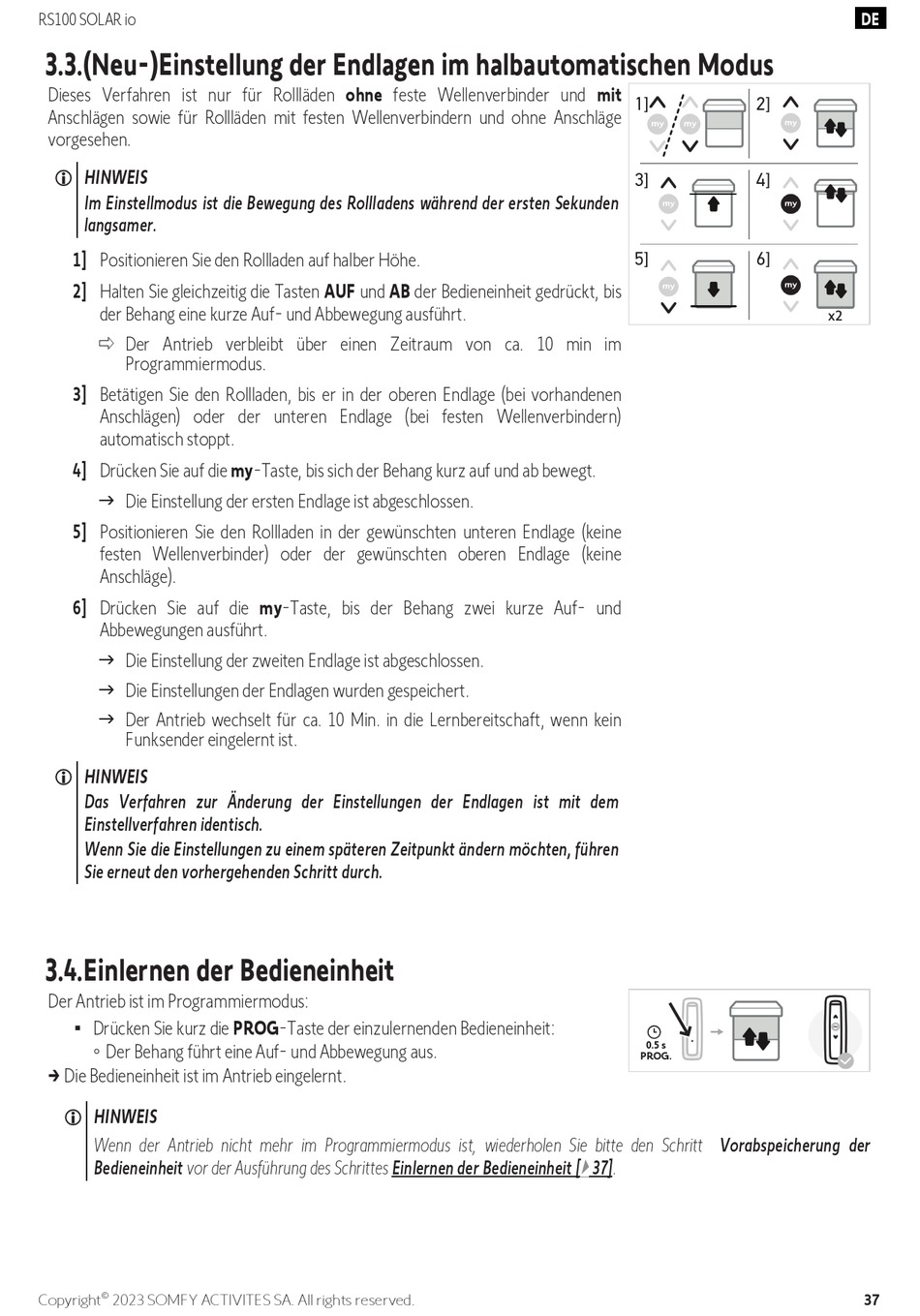

SOMFY RS100 SOLAR io Anleitung Seite 37

RS100 SOLAR io
3.3.(Neu-)Einstellung der Endlagen im halbautomatischen Modus
Dieses Verfahren ist nur für Rollläden ohne feste Wellenverbinder und mit
Anschlägen sowie für Rollläden mit festen Wellenverbindern und ohne Anschläge
vorgesehen.
HINWEIS
Im Einstellmodus ist die Bewegung des Rollladens während der ersten Sekunden
langsamer.
1] Positionieren Sie den Rollladen auf halber Höhe.
2] Halten Sie gleichzeitig die Tasten AUF und AB der Bedieneinheit gedrückt, bis
der Behang eine kurze Auf- und Abbewegung ausführt.
ð Der Antrieb verbleibt über einen Zeitraum von ca. 10 min im
Programmiermodus.
3] Betätigen Sie den Rollladen, bis er in der oberen Endlage (bei vorhandenen
Anschlägen) oder der unteren Endlage (bei festen Wellenverbindern)
automatisch stoppt.
4] Drücken Sie auf die my-Taste, bis sich der Behang kurz auf und ab bewegt.
g Die Einstellung der ersten Endlage ist abgeschlossen.
5] Positionieren Sie den Rollladen in der gewünschten unteren Endlage (keine
festen Wellenverbinder) oder der gewünschten oberen Endlage (keine
Anschläge).
6] Drücken Sie auf die my-Taste, bis der Behang zwei kurze Auf- und
Abbewegungen ausführt.
g Die Einstellung der zweiten Endlage ist abgeschlossen.
g Die Einstellungen der Endlagen wurden gespeichert.
g Der Antrieb wechselt für ca. 10 Min. in die Lernbereitschaft, wenn kein
Funksender eingelernt ist.
HINWEIS
Das Verfahren zur Änderung der Einstellungen der Endlagen ist mit dem
Einstellverfahren identisch.
Wenn Sie die Einstellungen zu einem späteren Zeitpunkt ändern möchten, führen
Sie erneut den vorhergehenden Schritt durch.
3.4.Einlernen der Bedieneinheit
Der Antrieb ist im Programmiermodus:
▪ Drücken Sie kurz die PROG-Taste der einzulernenden Bedieneinheit:
◦ Der Behang führt eine Auf- und Abbewegung aus.
→ Die Bedieneinheit ist im Antrieb eingelernt.
HINWEIS
Wenn der Antrieb nicht mehr im Programmiermodus ist, wiederholen Sie bitte den Schritt Vorabspeicherung der
Bedieneinheit vor der Ausführung des Schrittes Einlernen der Bedieneinheit [
©
Copyright 2023 SOMFY ACTIVITES SA. All rights reserved.
1]
3]
5]
0.5 s
PROG.
} 37].
DE
2]
4]
6]
x2
37
