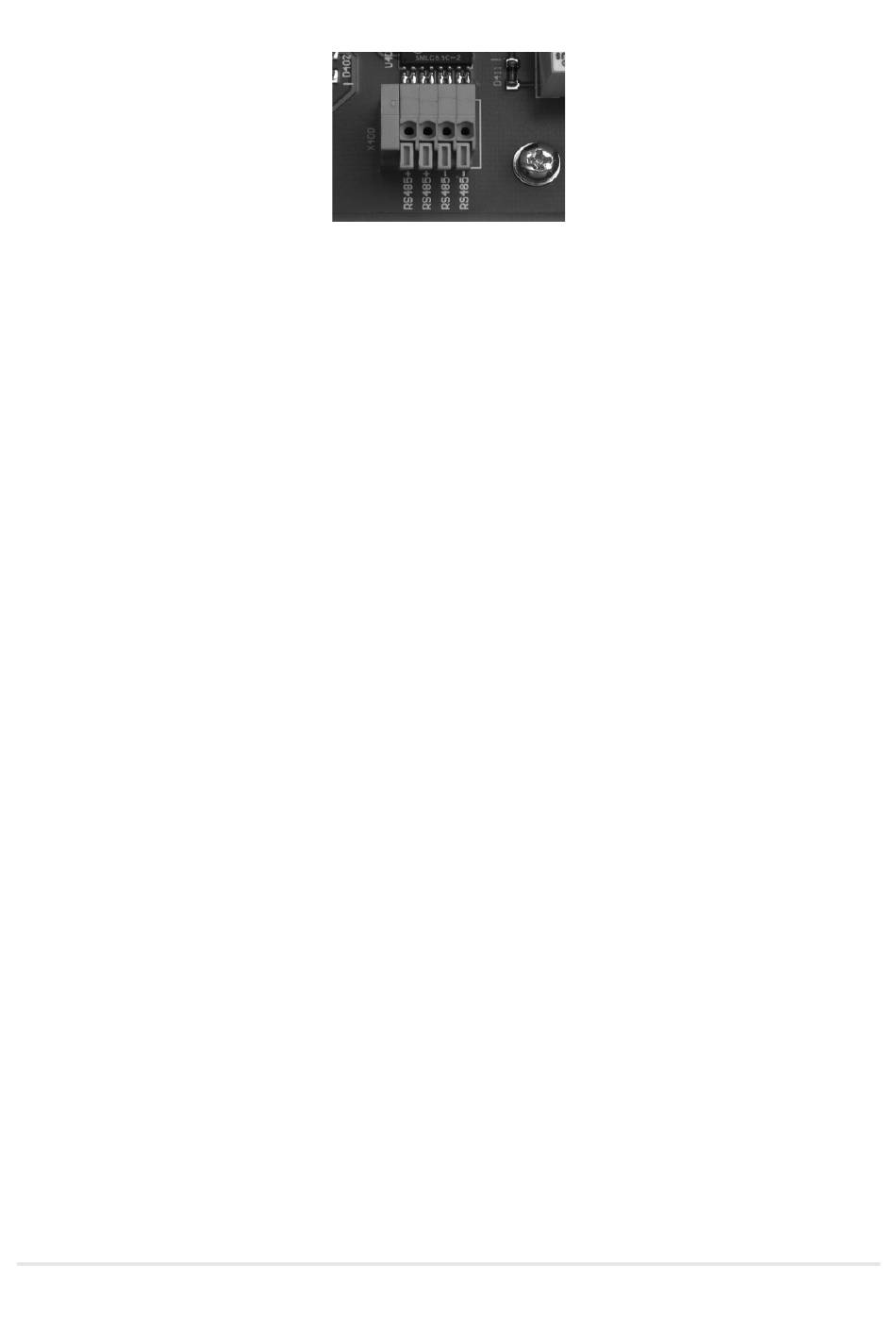

Klemmleiste 850V – Modelle:
Verbinden Sie wie im Sunways-Handbuch beschrieben mit einem geschirmten, 2-poligen
Datenkabel die einzelnen Wechselrichter untereinander über die RS485-Klemmleisten.
Die RS485-Anschlüsse sind jeweils doppelt aufgeführt, damit die Verkabelung jeweils
weitergführt werden kann. Vom letzten Wechselrichter führen Sie dann das 2-polige Kabel
zur Klemmleiste des Schnittstellenwandlers I-7520. Verbinden Sie das Kabel RS485+ mit
Data+ auf dem Schnittstellenwandler und entsprechend mit RS485-.
Der Jumper JP400 muss an dem vom Schnittstellenwandler entferntesten Wechselrichter
gesetzt werden, die anderen Wechselrichter dürfen diesen Jumper nicht gesetzt haben.
Bitte schliessen Sie auch den externen Trafo des Schnittstellenwandlers an dessen
Klemmleiste an, die Plus-Ader an „(R)+" und die Minus-Ader an GND.
Hinweis: Verbinden Sie den SolarLog
400
noch nicht mit dem beiliegende Datenkabel an
den I-7520 Schnittstellenwandler.
Ist nun die gesamte Verkabelung abgeschlossen, kann der Trafo des Schnittstellen
wandlers eingesteckt werden.
400
Achtung! Verbinden Sie das Datenkabel des SolarLog
erst mit dem
Schnittstellenwandler, wenn alle Wechselrichter einspeisen. Ansonsten werden nicht alle
Wechselrichter erkannt.
Der SolarLog
400
erkennt nun der Reihe nach alle Wechselrichter. Anschliessend beginnt
dann sofort die Datenaufzeichnung.
(Wurden nicht alle Wechselrichter erkannt, kann über den SolarLog-Menüpunkt
„Werkseinstellungen zurücksetzen" die Erkennung nochmals von neuem gestartet werden
– siehe Seite 54)
Kaco – Powador / PVI-BluePlanet mit RS485-Schnittstelle
Wichtiger Hinweis: Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser
unter Spannung steht. Beachten Sie unbedingt die Hinweise des Kaco-Handbuches.
Powador
Alle Powador-Modelle haben die RS485-Schnittstelle bereits ab Werk integriert. Die
Schnittstelle muss aber über das Bediendisplay aktiviert werden. Zusätzlich muss jedem
