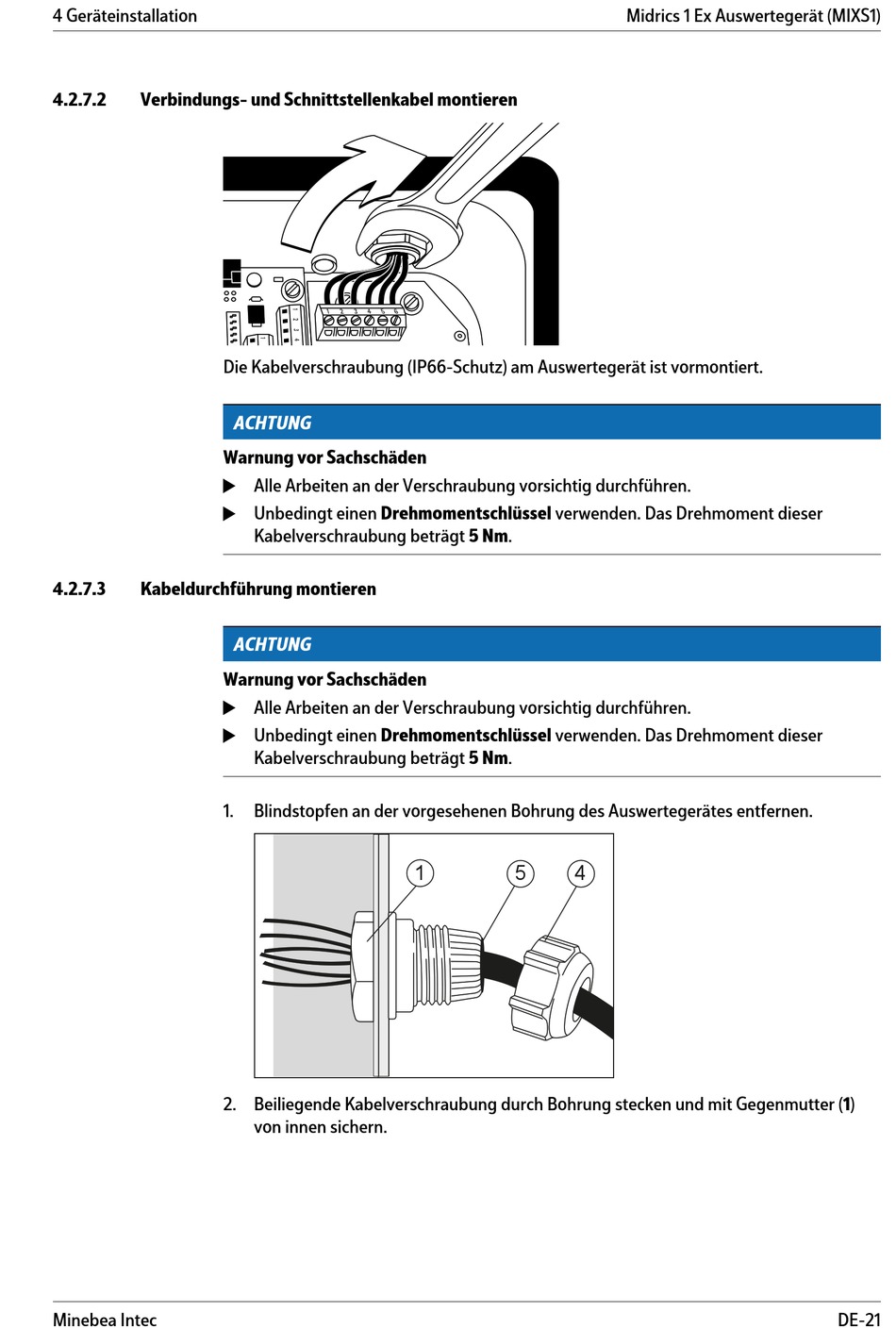

4 Geräteinstallation
4.2.7.2

Verbindungs- und Schnittstellenkabel montieren

4.2.7.3 Kabeldurchführung montieren
Minebea Intec
Die Kabelverschraubung (IP66-Schutz) am Auswertegerät ist vormontiert.
ACHTUNG
Warnung vor Sachschäden
Alle Arbeiten an der Verschraubung vorsichtig durchführen.
Unbedingt einen Drehmomentschlüssel verwenden. Das Drehmoment dieser
Kabelverschraubung beträgt 5 Nm.
ACHTUNG
Warnung vor Sachschäden
Alle Arbeiten an der Verschraubung vorsichtig durchführen.
Unbedingt einen Drehmomentschlüssel verwenden. Das Drehmoment dieser
Kabelverschraubung beträgt 5 Nm.
1. Blindstopfen an der vorgesehenen Bohrung des Auswertegerätes entfernen.
2. Beiliegende Kabelverschraubung durch Bohrung stecken und mit Gegenmutter (1)
von innen sichern.
4
1 5
Midrics 1 Ex Auswertegerät (MIXS1)
DE-21
