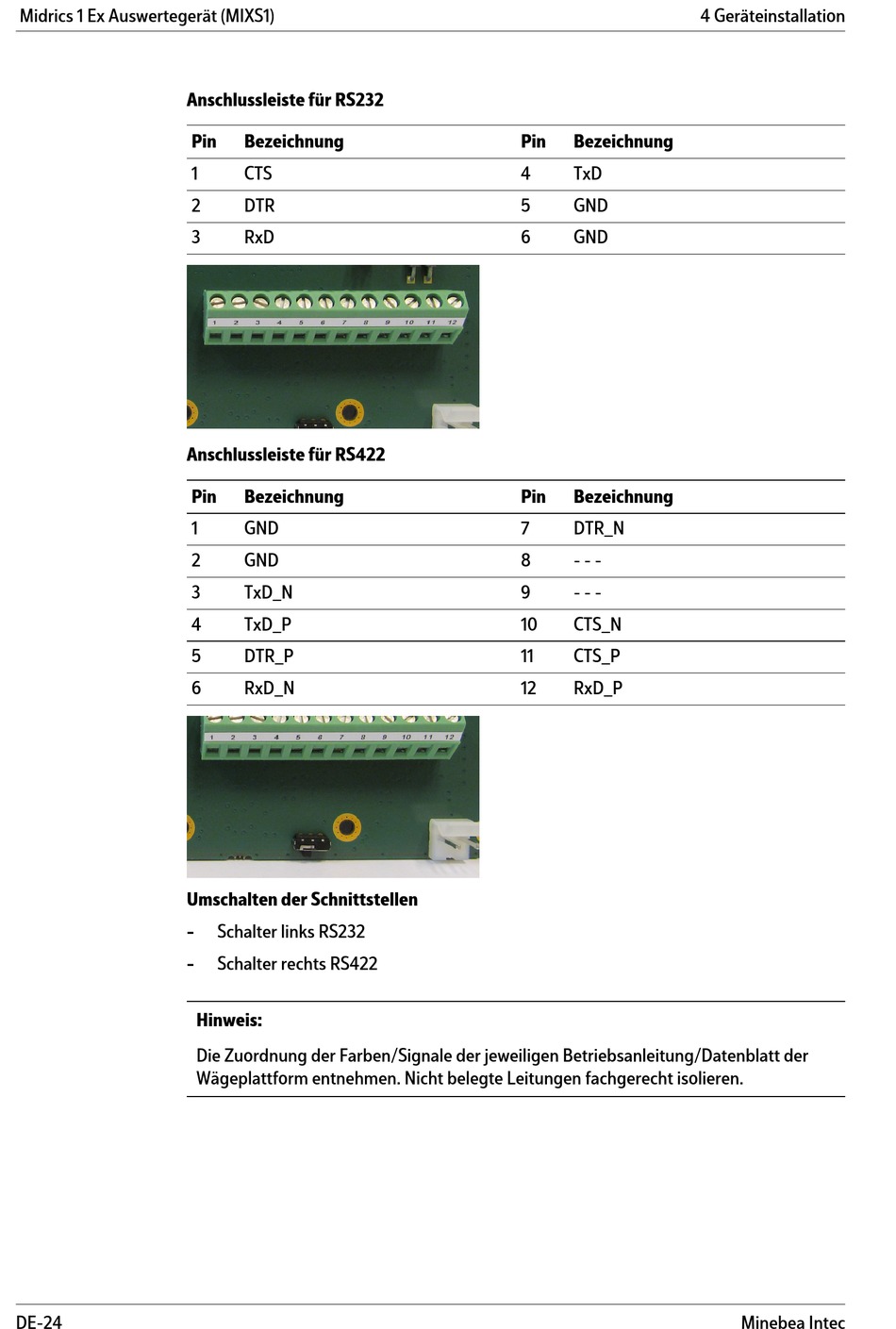

Midrics 1 Ex Auswertegerät (MIXS1)
DE-24
Anschlussleiste fü r RS232
Pin
Bezeichnung
1
CTS
2
DTR
3
RxD
Anschlussleiste fü r RS422
Pin
Bezeichnung
1
GND
2
GND
3
TxD_N
4
TxD_P
5
DTR_P
6
RxD_N
Umschalten der Schnittstellen
-
Schalter links RS232
-
Schalter rechts RS422
Hinweis:
Die Zuordnung der Farben/Signale der jeweiligen Betriebsanleitung/Datenblatt der
Wä g eplattform entnehmen. Nicht belegte Leitungen fachgerecht isolieren.
Pin
Bezeichnung
4
TxD
5
GND
6
GND
Pin
Bezeichnung
7
DTR_N
8
- - -
9
- - -
10
CTS_N
11
CTS_P
12
RxD_P
4 Geräteinstallation
Minebea Intec
