Im Menü Navigieren - Minebea Intec Midrics 1 Ex Bedienungsanleitung

Midrics 1 Ex Auswertegerät (MIXS1)

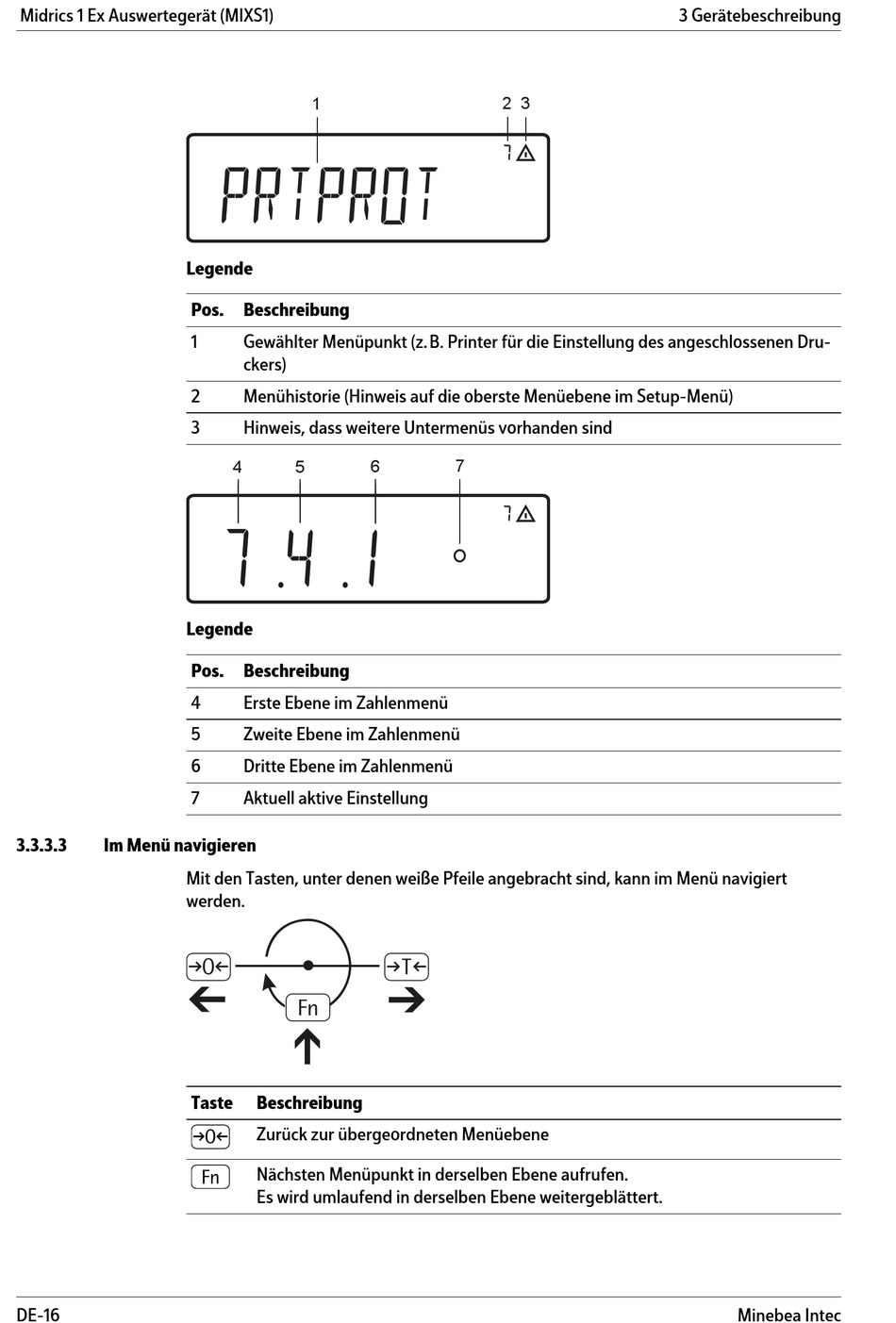

3.3.3.3 Im Menü navigieren
DE-16
1
Legende
Pos. Beschreibung
1 Gewählter Menüpunkt (z.B. Printer für die Einstellung des angeschlossenen Dru-
ckers)
2 Menühistorie (Hinweis auf die oberste Menüebene im Setup-Menü)
3 Hinweis, dass weitere Untermenüs vorhanden sind
4 5
Legende
Pos. Beschreibung
4 Erste Ebene im Zahlenmenü
5 Zweite Ebene im Zahlenmenü
6 Dritte Ebene im Zahlenmenü
7 Aktuell aktive Einstellung
Mit den Tasten, unter denen weiße Pfeile angebracht sind, kann im Menü navigiert
werden.
Taste Beschreibung
Zurück zur übergeordneten Menüebene
Nächsten Menüpunkt in derselben Ebene aufrufen.
Es wird umlaufend in derselben Ebene weitergeblättert.
2
3
6 7
3 Gerätebeschreibung
Minebea Intec
