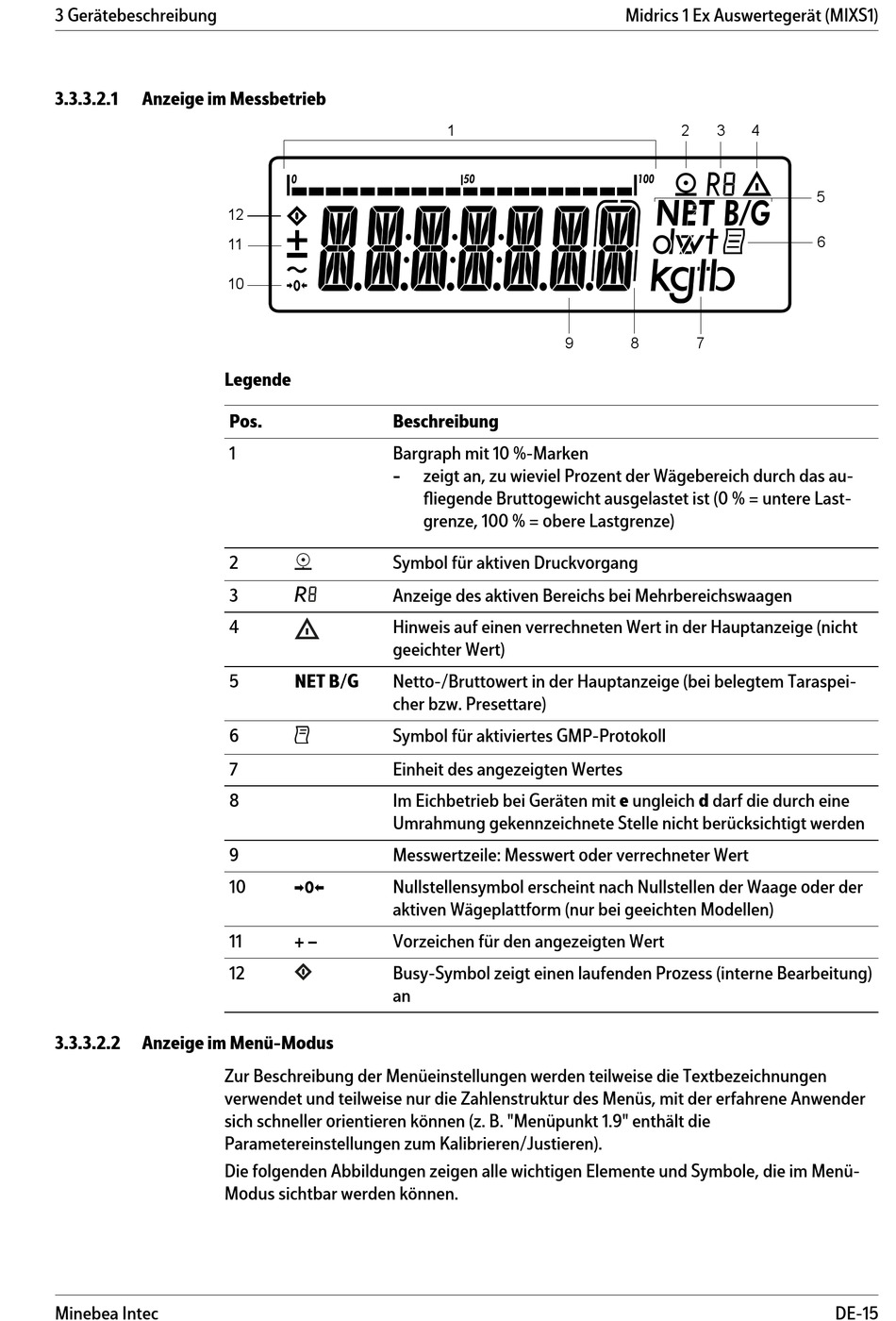

3 Gerätebeschreibung
3.3.3.2.1
Anzeige im Messbetrieb
3.3.3.2.2
Anzeige im Menü-Modus
Minebea Intec
12
11
10
Legende
Pos.
Beschreibung
1
Bargraph mit 10 %-Marken
-
2
Symbol für aktiven Druckvorgang
3
Anzeige des aktiven Bereichs bei Mehrbereichswaagen
4
Hinweis auf einen verrechneten Wert in der Hauptanzeige (nicht
geeichter Wert)
5
NET B/G
Netto-/Bruttowert in der Hauptanzeige (bei belegtem Taraspei-
cher bzw. Presettare)
6
Symbol für aktiviertes GMP-Protokoll
7
Einheit des angezeigten Wertes
8
Im Eichbetrieb bei Geräten mit e ungleich d darf die durch eine
Umrahmung gekennzeichnete Stelle nicht berücksichtigt werden
9
Messwertzeile: Messwert oder verrechneter Wert
10
Nullstellensymbol erscheint nach Nullstellen der Waage oder der
aktiven Wägeplattform (nur bei geeichten Modellen)
11
+ –
Vorzeichen für den angezeigten Wert
12
Busy-Symbol zeigt einen laufenden Prozess (interne Bearbeitung)
an
Zur Beschreibung der Menüeinstellungen werden teilweise die Textbezeichnungen
verwendet und teilweise nur die Zahlenstruktur des Menüs, mit der erfahrene Anwender
sich schneller orientieren können (z. B. "Menüpunkt 1.9" enthält die
Parametereinstellungen zum Kalibrieren/Justieren).
Die folgenden Abbildungen zeigen alle wichtigen Elemente und Symbole, die im Menü-
Modus sichtbar werden können.
1
9
zeigt an, zu wieviel Prozent der Wägebereich durch das au-
fliegende Bruttogewicht ausgelastet ist (0 % = untere Last-
grenze, 100 % = obere Lastgrenze)
Midrics 1 Ex Auswertegerät (MIXS1)
2
3
4
8
7
5
6
DE-15
