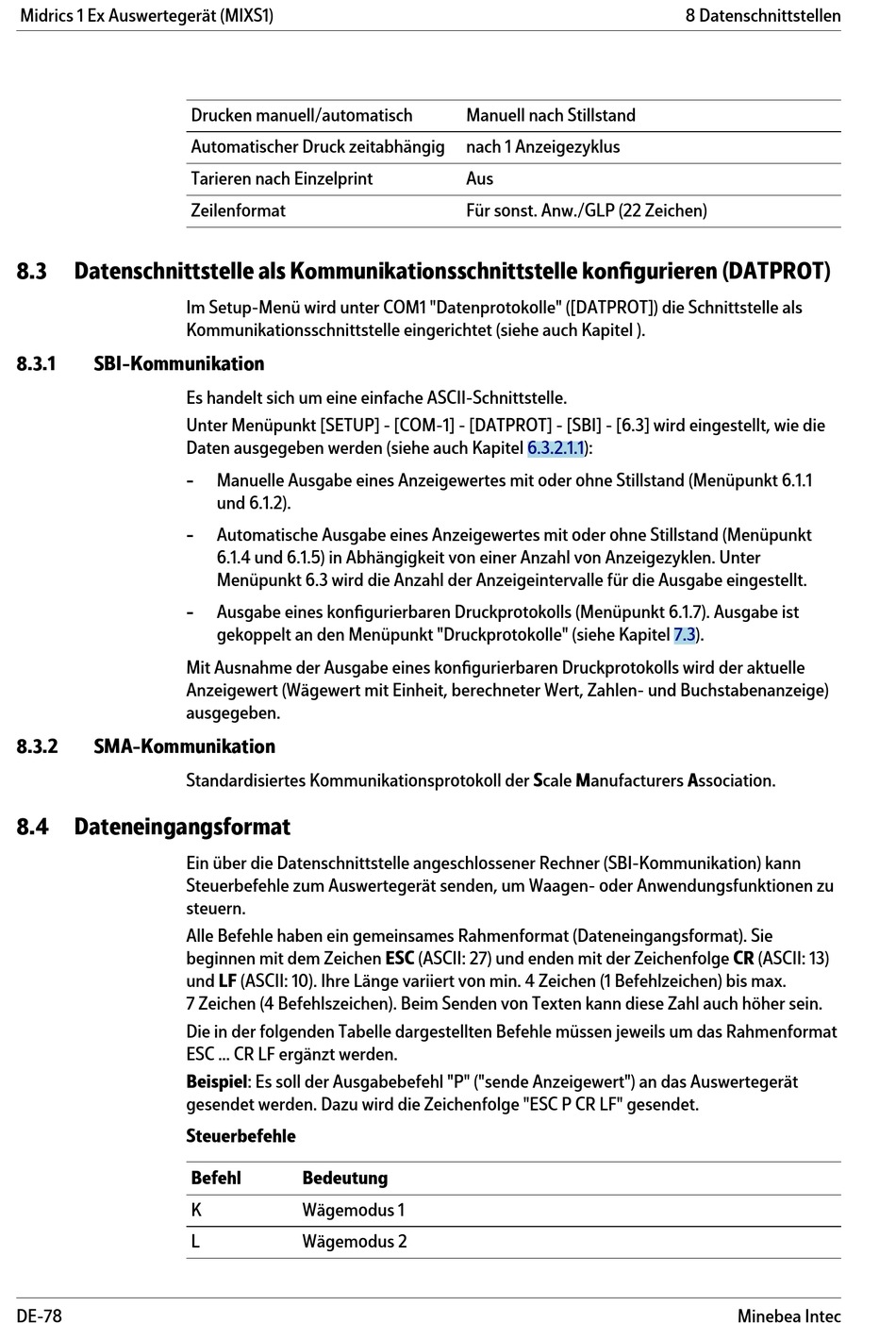

Midrics 1 Ex Auswertegerät (MIXS1)
8.3
Datenschnittstelle als Kommunikationsschnittstelle konfigurieren (DATPROT)
8.3.1
SBI-Kommunikation
8.3.2
SMA-Kommunikation
8.4
Dateneingangsformat
DE-78
Drucken manuell/automatisch
Automatischer Druck zeitabhä n gig
Tarieren nach Einzelprint
Zeilenformat
Im Setup-Menü wird unter COM1 "Datenprotokolle" ([DATPROT]) die Schnittstelle als
Kommunikationsschnittstelle eingerichtet (siehe auch Kapitel ).
Es handelt sich um eine einfache ASCII-Schnittstelle.
Unter Menüpunkt [SETUP] - [COM-1] - [DATPROT] - [SBI] - [6.3] wird eingestellt, wie die
Daten ausgegeben werden (siehe auch Kapitel 6.3.2.1.1):
-
Manuelle Ausgabe eines Anzeigewertes mit oder ohne Stillstand (Menüpunkt 6.1.1
und 6.1.2).
-
Automatische Ausgabe eines Anzeigewertes mit oder ohne Stillstand (Menüpunkt
6.1.4 und 6.1.5) in Abhängigkeit von einer Anzahl von Anzeigezyklen. Unter
Menüpunkt 6.3 wird die Anzahl der Anzeigeintervalle für die Ausgabe eingestellt.
-
Ausgabe eines konfigurierbaren Druckprotokolls (Menüpunkt 6.1.7). Ausgabe ist
gekoppelt an den Menüpunkt "Druckprotokolle" (siehe Kapitel 7.3).
Mit Ausnahme der Ausgabe eines konfigurierbaren Druckprotokolls wird der aktuelle
Anzeigewert (Wägewert mit Einheit, berechneter Wert, Zahlen- und Buchstabenanzeige)
ausgegeben.
Standardisiertes Kommunikationsprotokoll der Scale Manufacturers Association.
Ein über die Datenschnittstelle angeschlossener Rechner (SBI-Kommunikation) kann
Steuerbefehle zum Auswertegerät senden, um Waagen- oder Anwendungsfunktionen zu
steuern.
Alle Befehle haben ein gemeinsames Rahmenformat (Dateneingangsformat). Sie
beginnen mit dem Zeichen ESC (ASCII: 27) und enden mit der Zeichenfolge CR (ASCII: 13)
und LF (ASCII: 10). Ihre Länge variiert von min. 4 Zeichen (1 Befehlzeichen) bis max.
7 Zeichen (4 Befehlszeichen). Beim Senden von Texten kann diese Zahl auch höher sein.
Die in der folgenden Tabelle dargestellten Befehle müssen jeweils um das Rahmenformat
ESC ... CR LF ergänzt werden.
Beispiel: Es soll der Ausgabebefehl "P" ("sende Anzeigewert") an das Auswertegerät
gesendet werden. Dazu wird die Zeichenfolge "ESC P CR LF" gesendet.
Steuerbefehle
Befehl
Bedeutung
K
Wägemodus 1
L
Wägemodus 2
Manuell nach Stillstand
nach 1 Anzeigezyklus
Aus
Fü r sonst. Anw./GLP (22 Zeichen)
8 Datenschnittstellen
