Midrics 1 Ex Auswertegerät (MIXS1)
DE-48

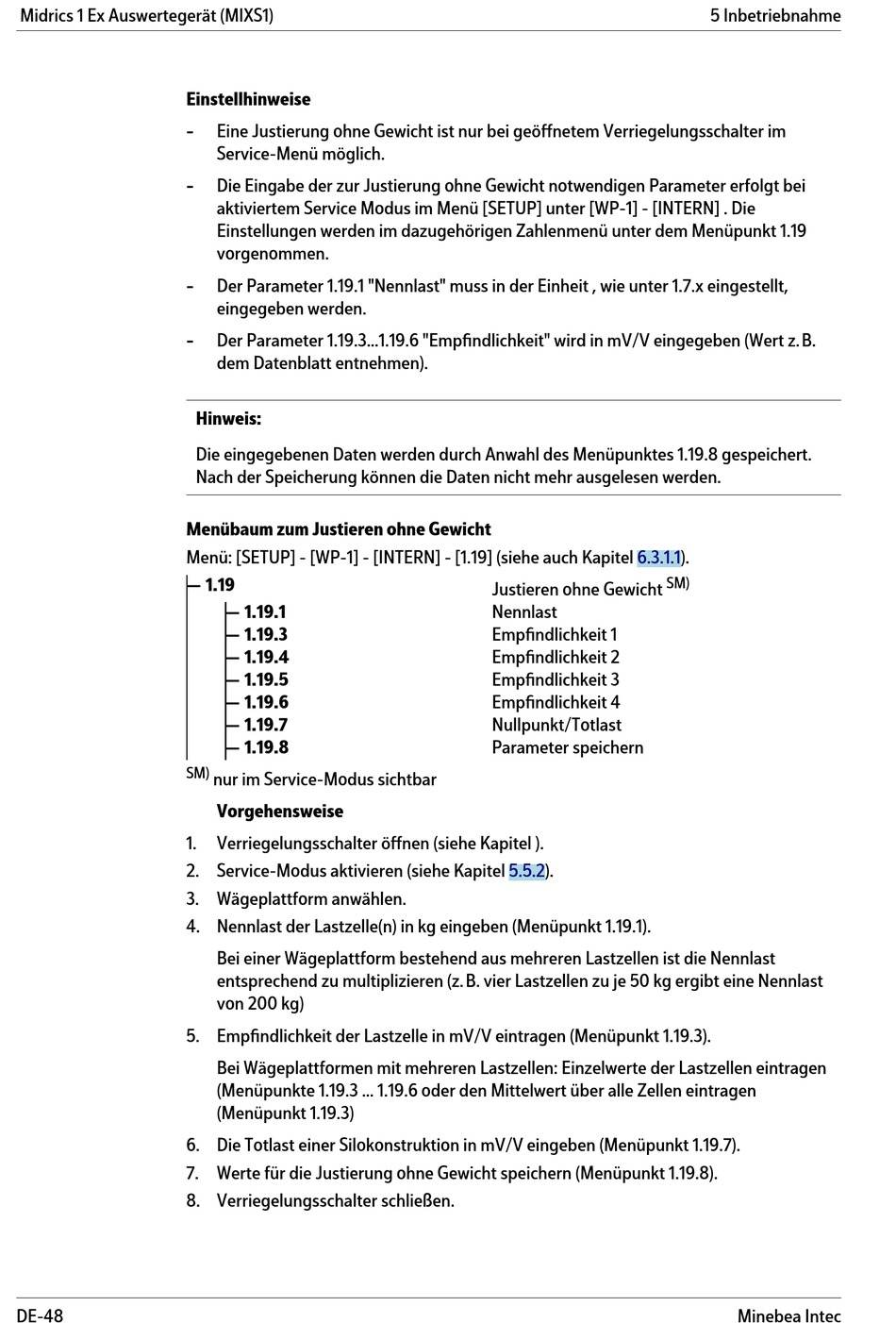

Einstellhinweise
-
Eine Justierung ohne Gewicht ist nur bei geöffnetem Verriegelungsschalter im
Service-Menü möglich.
-
Die Eingabe der zur Justierung ohne Gewicht notwendigen Parameter erfolgt bei
aktiviertem Service Modus im Menü [SETUP] unter [WP-1] - [INTERN] . Die
Einstellungen werden im dazugehörigen Zahlenmenü unter dem Menüpunkt 1.19
vorgenommen.
-
Der Parameter 1.19.1 "Nennlast" muss in der Einheit , wie unter 1.7.x eingestellt,
eingegeben werden.
-
Der Parameter 1.19.3...1.19.6 "Empfindlichkeit" wird in mV/V eingegeben (Wert z.B.
dem Datenblatt entnehmen).
Hinweis:
Die eingegebenen Daten werden durch Anwahl des Menüpunktes 1.19.8 gespeichert.
Nach der Speicherung können die Daten nicht mehr ausgelesen werden.
Menübaum zum Justieren ohne Gewicht
Menü: [SETUP] - [WP-1] - [INTERN] - [1.19] (siehe auch Kapitel 6.3.1.1).
— 1.19
— 1.19.1
— 1.19.3
— 1.19.4
— 1.19.5
— 1.19.6
— 1.19.7
— 1.19.8
SM)
nur im Service-Modus sichtbar
Vorgehensweise
1.
Verriegelungsschalter öffnen (siehe Kapitel ).
2. Service-Modus aktivieren (siehe Kapitel 5.5.2).
3. Wägeplattform anwählen.
4. Nennlast der Lastzelle(n) in kg eingeben (Menüpunkt 1.19.1).
Bei einer Wägeplattform bestehend aus mehreren Lastzellen ist die Nennlast
entsprechend zu multiplizieren (z.B. vier Lastzellen zu je 50 kg ergibt eine Nennlast
von 200 kg)
5. Empfindlichkeit der Lastzelle in mV/V eintragen (Menüpunkt 1.19.3).
Bei Wägeplattformen mit mehreren Lastzellen: Einzelwerte der Lastzellen eintragen
(Menüpunkte 1.19.3 ... 1.19.6 oder den Mittelwert über alle Zellen eintragen
(Menüpunkt 1.19.3)
6. Die Totlast einer Silokonstruktion in mV/V eingeben (Menüpunkt 1.19.7).
7. Werte für die Justierung ohne Gewicht speichern (Menüpunkt 1.19.8).
8. Verriegelungsschalter schließen.
Justieren ohne Gewicht
Nennlast
Empfindlichkeit 1
Empfindlichkeit 2
Empfindlichkeit 3
Empfindlichkeit 4
Nullpunkt/Totlast
Parameter speichern
