Midrics 1 Ex Auswertegerät (MIXS1)
4.2.7.4
IS-Plattform anschließen
4.2.8
Anschluss DMS und Schnittstellen RS-232/422
DE-22

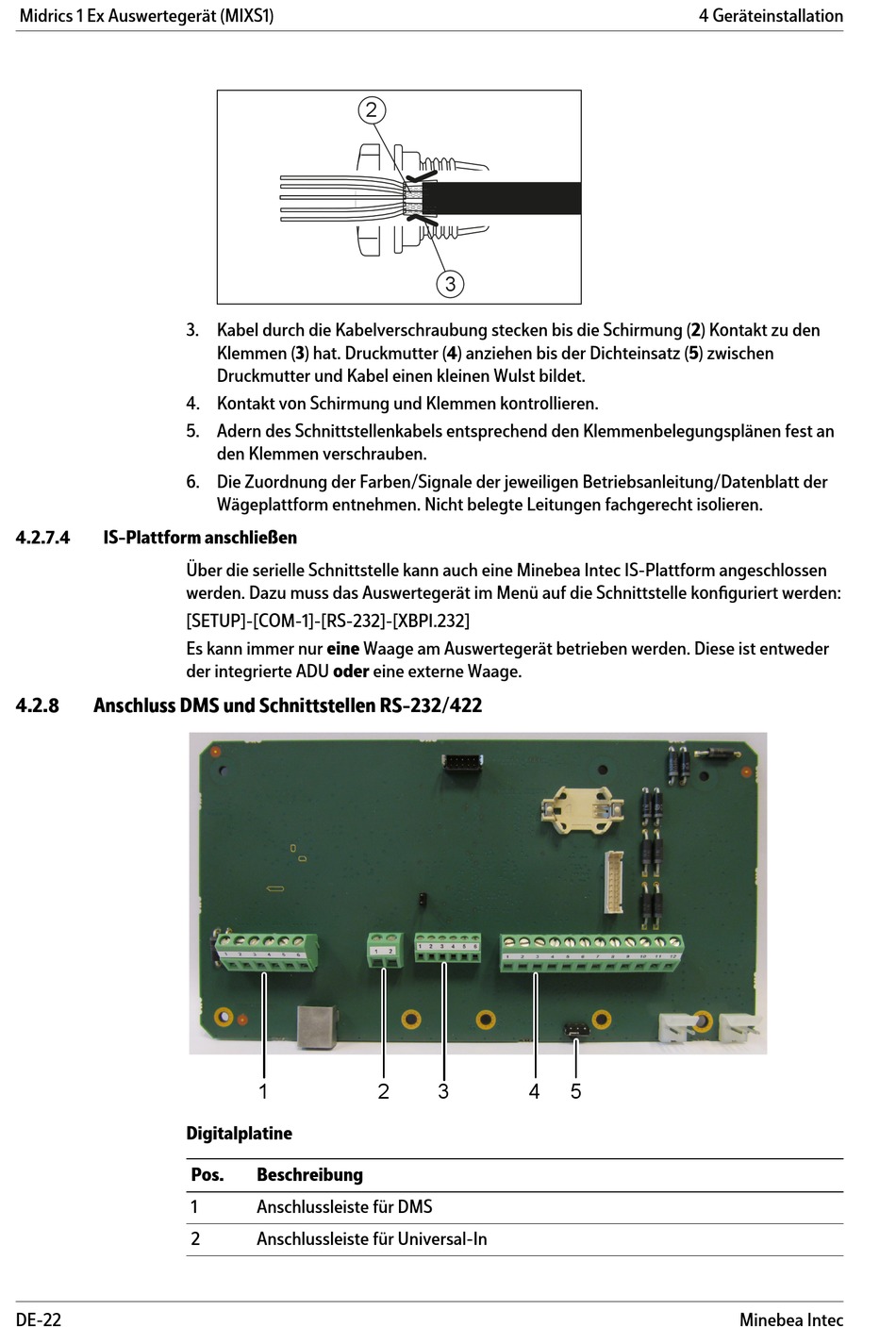

3. Kabel durch die Kabelverschraubung stecken bis die Schirmung (2) Kontakt zu den
Klemmen (3) hat. Druckmutter (4) anziehen bis der Dichteinsatz (5) zwischen
Druckmutter und Kabel einen kleinen Wulst bildet.
4. Kontakt von Schirmung und Klemmen kontrollieren.
5. Adern des Schnittstellenkabels entsprechend den Klemmenbelegungsplänen fest an
den Klemmen verschrauben.
6. Die Zuordnung der Farben/Signale der jeweiligen Betriebsanleitung/Datenblatt der
Wägeplattform entnehmen. Nicht belegte Leitungen fachgerecht isolieren.
Über die serielle Schnittstelle kann auch eine Minebea Intec IS-Plattform angeschlossen
werden. Dazu muss das Auswertegerät im Menü auf die Schnittstelle konfiguriert werden:
[SETUP]-[COM-1]-[RS-232]-[XBPI.232]
Es kann immer nur eine Waage am Auswertegerät betrieben werden. Diese ist entweder
der integrierte ADU oder eine externe Waage.
1
Digitalplatine
Pos.
Beschreibung
1
Anschlussleiste fü r DMS
2
Anschlussleiste für Universal-In
2
3
2
3
4
4 Geräteinstallation
5
