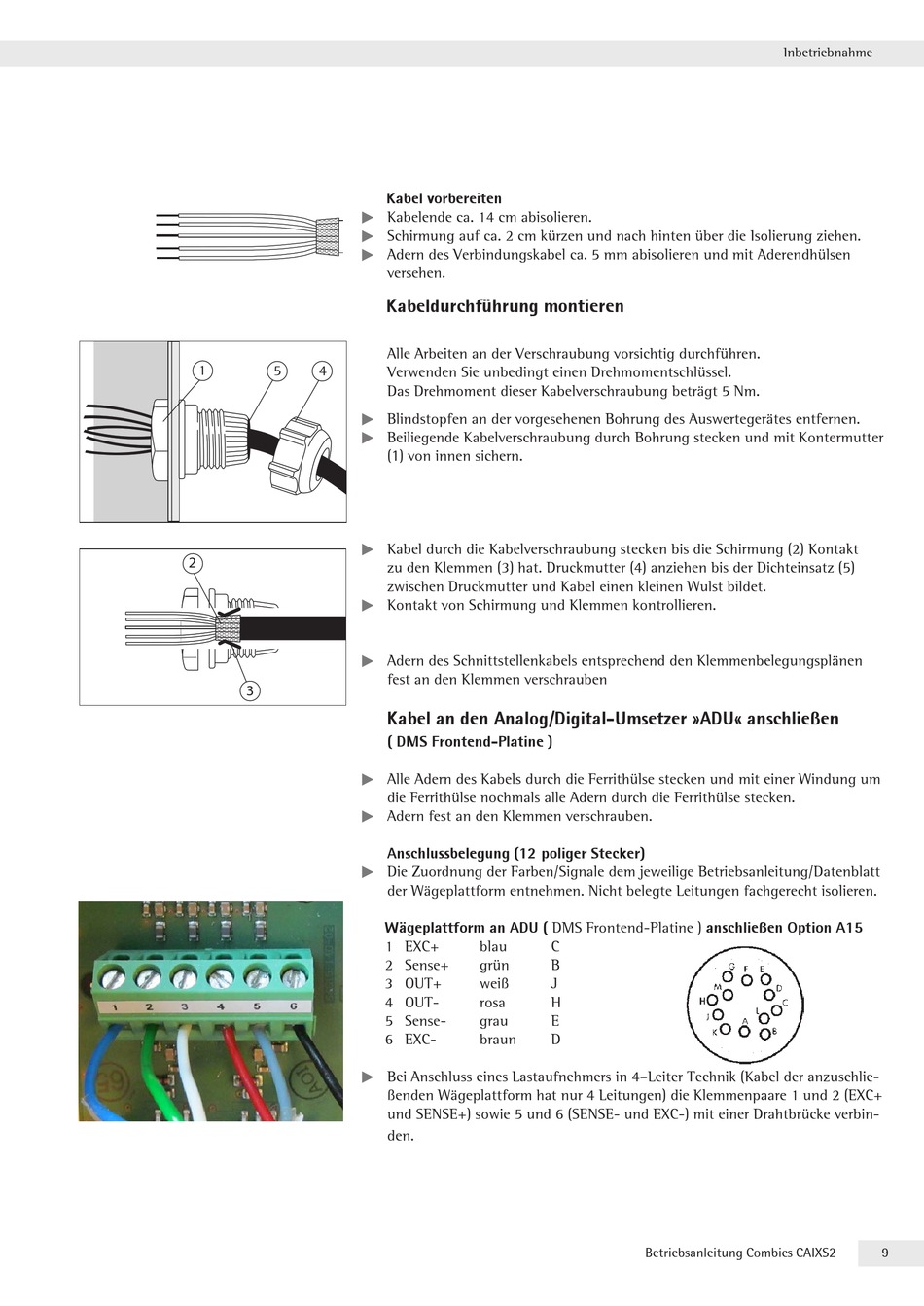

Kabel vorbereiten
Kabelende ca. 14 cm abisolieren.
Schirmung auf ca. 2 cm kürzen und nach hinten über die Isolierung ziehen.
Adern des Verbindungskabel ca. 5 mm abisolieren und mit Aderendhülsen
versehen.
Kabeldurchführung montieren
Alle Arbeiten an der Verschraubung vorsichtig durchführen.
Verwenden Sie unbedingt einen Drehmomentschlüssel.
Das Drehmoment dieser Kabelverschraubung beträgt 5 Nm.
Blindstopfen an der vorgesehenen Bohrung des Auswertegerätes entfernen.
Beiliegende Kabelverschraubung durch Bohrung stecken und mit Kontermutter
(1) von innen sichern.
Kabel durch die Kabelverschraubung stecken bis die Schirmung (2) Kontakt
zu den Klemmen (3) hat. Druckmutter (4) anziehen bis der Dichteinsatz (5)
zwischen Druckmutter und Kabel einen kleinen Wulst bildet.
Kontakt von Schirmung und Klemmen kontrollieren.
Adern des Schnittstellenkabels entsprechend den Klemmenbelegungsplänen
fest an den Klemmen verschrauben
Kabel an den Analog/Digital-Umsetzer »ADU« anschließen
( DMS Frontend-Platine )
Alle Adern des Kabels durch die Ferrithülse stecken und mit einer Windung um
die Ferrithülse nochmals alle Adern durch die Ferrithülse stecken.
Adern fest an den Klemmen verschrauben.
Anschlussbelegung (12 poliger Stecker)
Die Zuordnung der Farben/Signale dem jeweilige Betriebsanleitung/Datenblatt
der Wägeplattform entnehmen. Nicht belegte Leitungen fachgerecht isolieren.
Wägeplattform an ADU ( DMS Frontend-Platine ) anschließen Option A15
1 EXC+
blau
C
2 Sense+
grün
B
3 OUT+
weiß
J
4 OUT-
rosa
H
5 Sense-
grau
E
6 EXC-
braun
D
Bei Anschluss eines Lastaufnehmers in 4–Leiter Technik (Kabel der anzuschlie-
ßenden Wägeplattform hat nur 4 Leitungen) die Klemmenpaare 1 und 2 (EXC+
und SENSE+) sowie 5 und 6 (SENSE- und EXC-) mit einer Drahtbrücke verbin-
den.
Inbetriebnahme
Betriebsanleitung Combics CAIXS2
9
