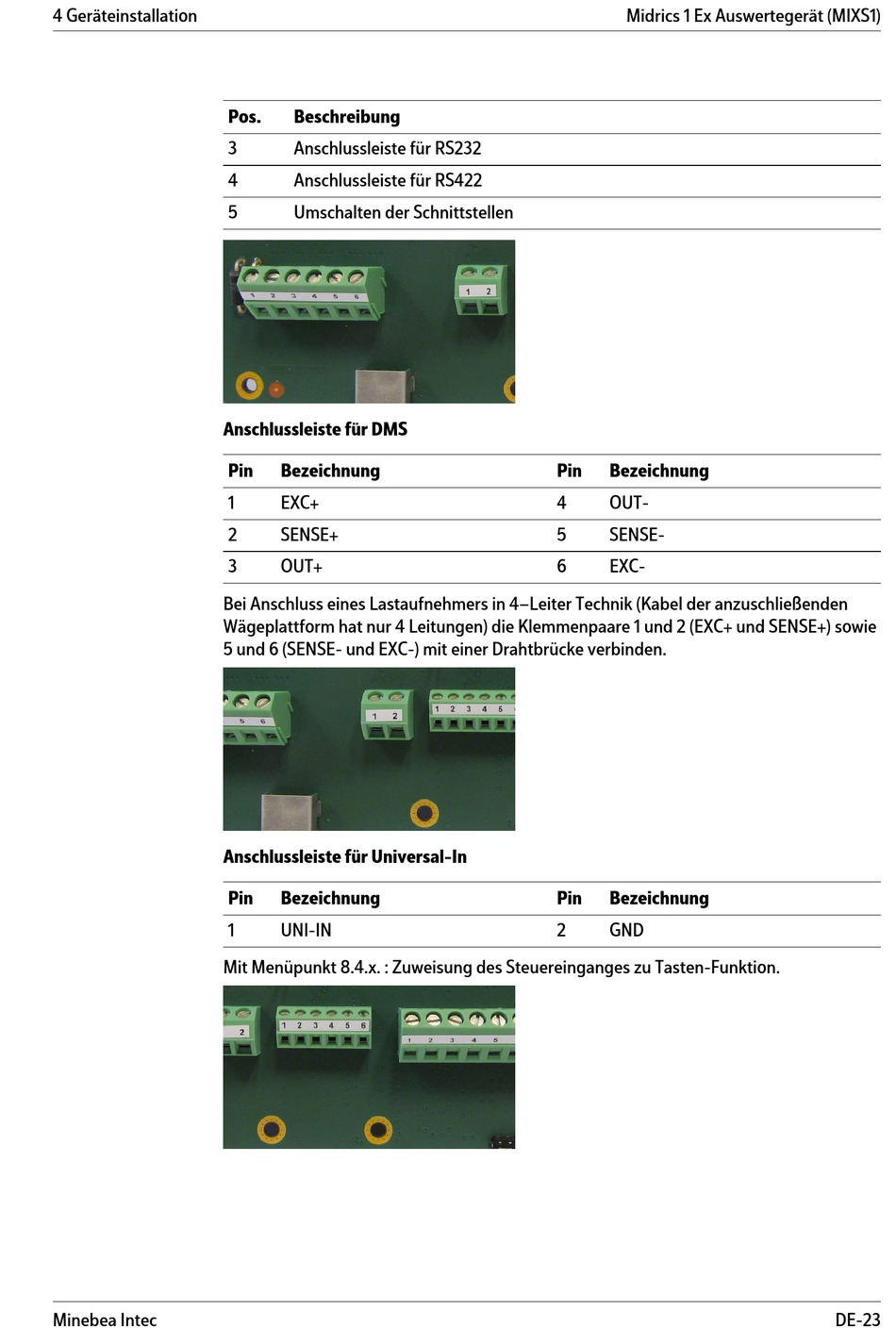

4 Geräteinstallation
Minebea Intec
Pos.
Beschreibung
3
Anschlussleiste fü r RS232
4
Anschlussleiste fü r RS422
5
Umschalten der Schnittstellen
Anschlussleiste fü r DMS
Pin
Bezeichnung
1
EXC+
2
SENSE+
3
OUT+
Bei Anschluss eines Lastaufnehmers in 4–Leiter Technik (Kabel der anzuschließenden
Wä g eplattform hat nur 4 Leitungen) die Klemmenpaare 1 und 2 (EXC+ und SENSE+) sowie
5 und 6 (SENSE- und EXC-) mit einer Drahtbrü c ke verbinden.
Anschlussleiste für Universal-In
Pin
Bezeichnung
1
UNI-IN
Mit Menü p unkt 8.4.x. : Zuweisung des Steuereinganges zu Tasten-Funktion.
Midrics 1 Ex Auswertegerät (MIXS1)
Pin
Bezeichnung
4
OUT-
5
SENSE-
6
EXC-
Pin
Bezeichnung
2
GND
