Auswahlen der Leistungsmesseranzeige
Im Anzeigebildschirm „Power Meter" („Leistungsmesser"), der in Abbildung 3-35
angezeigt wird und auf den über zugegriffen wird, funktionieren die
Leistungssensoren und die Anzeige unabhängig voneinander und werden für die in
diesem Bildschirm ausgewählten Frequenzen korrigiert. Wenn dieser
Anzeigebildschirm angezeigt wird, wird der HF-Signalausgang ausgeschaltet. Um
den Bildschirm zu verlassen, drücken Sie eine der Funktionstasten (,
oder ) oder .

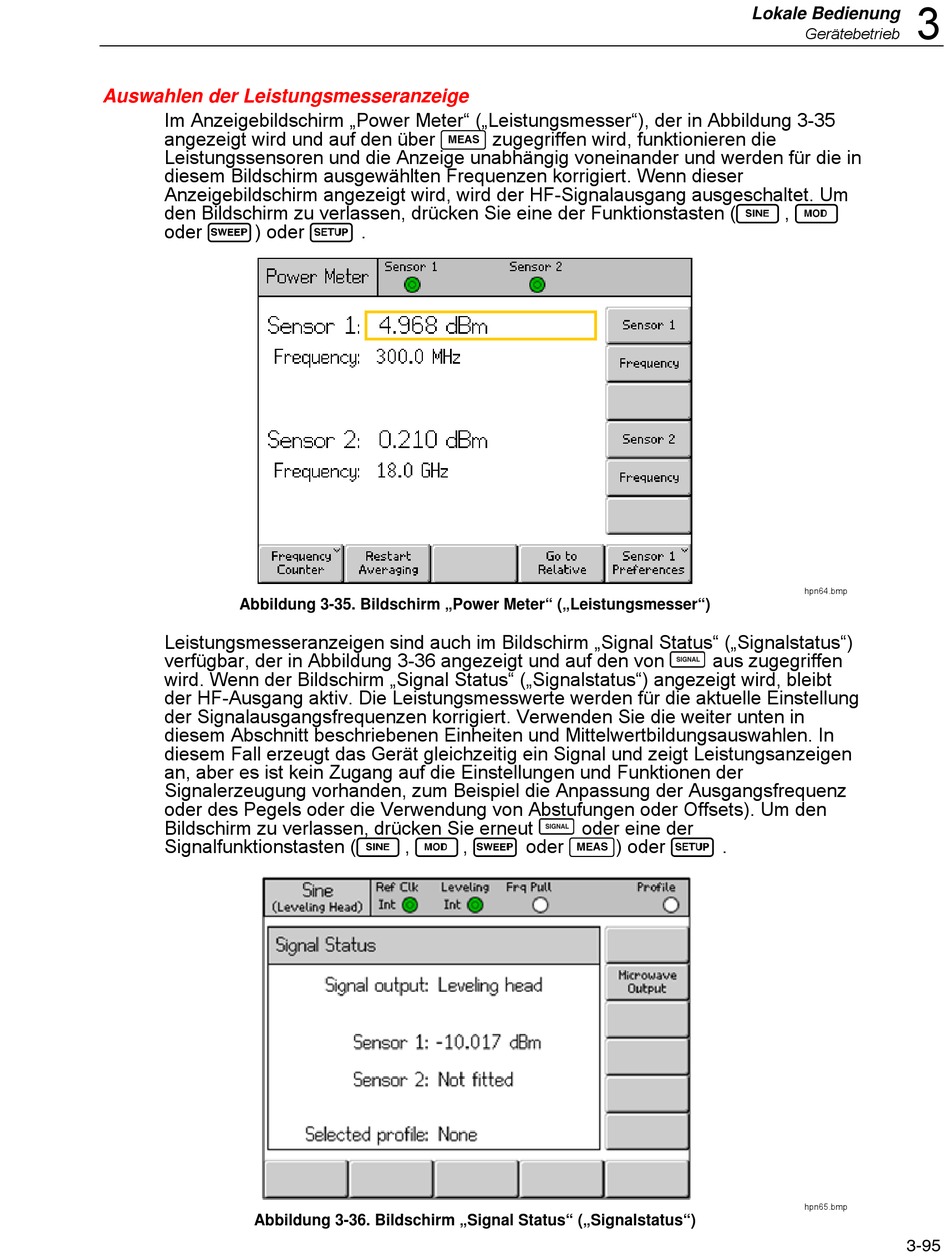

Abbildung 3-35. Bildschirm „Power Meter" („Leistungsmesser")
Leistungsmesseranzeigen sind auch im Bildschirm „Signal Status" („Signalstatus")
verfügbar, der in Abbildung 3-36 angezeigt und auf den von
wird. Wenn der Bildschirm „Signal Status" („Signalstatus") angezeigt wird, bleibt
der HF-Ausgang aktiv. Die Leistungsmesswerte werden für die aktuelle Einstellung
der Signalausgangsfrequenzen korrigiert. Verwenden Sie die weiter unten in
diesem Abschnitt beschriebenen Einheiten und Mittelwertbildungsauswahlen. In
diesem Fall erzeugt das Gerät gleichzeitig ein Signal und zeigt Leistungsanzeigen
an, aber es ist kein Zugang auf die Einstellungen und Funktionen der
Signalerzeugung vorhanden, zum Beispiel die Anpassung der Ausgangsfrequenz
oder des Pegels oder die Verwendung von Abstufungen oder Offsets). Um den
Bildschirm zu verlassen, drücken Sie erneut
Signalfunktionstasten (, , oder ) oder .
Abbildung 3-36. Bildschirm „Signal Status" („Signalstatus")
Lokale Bedienung
aus zugegriffen
oder eine der
3
Gerätebetrieb
3-95
