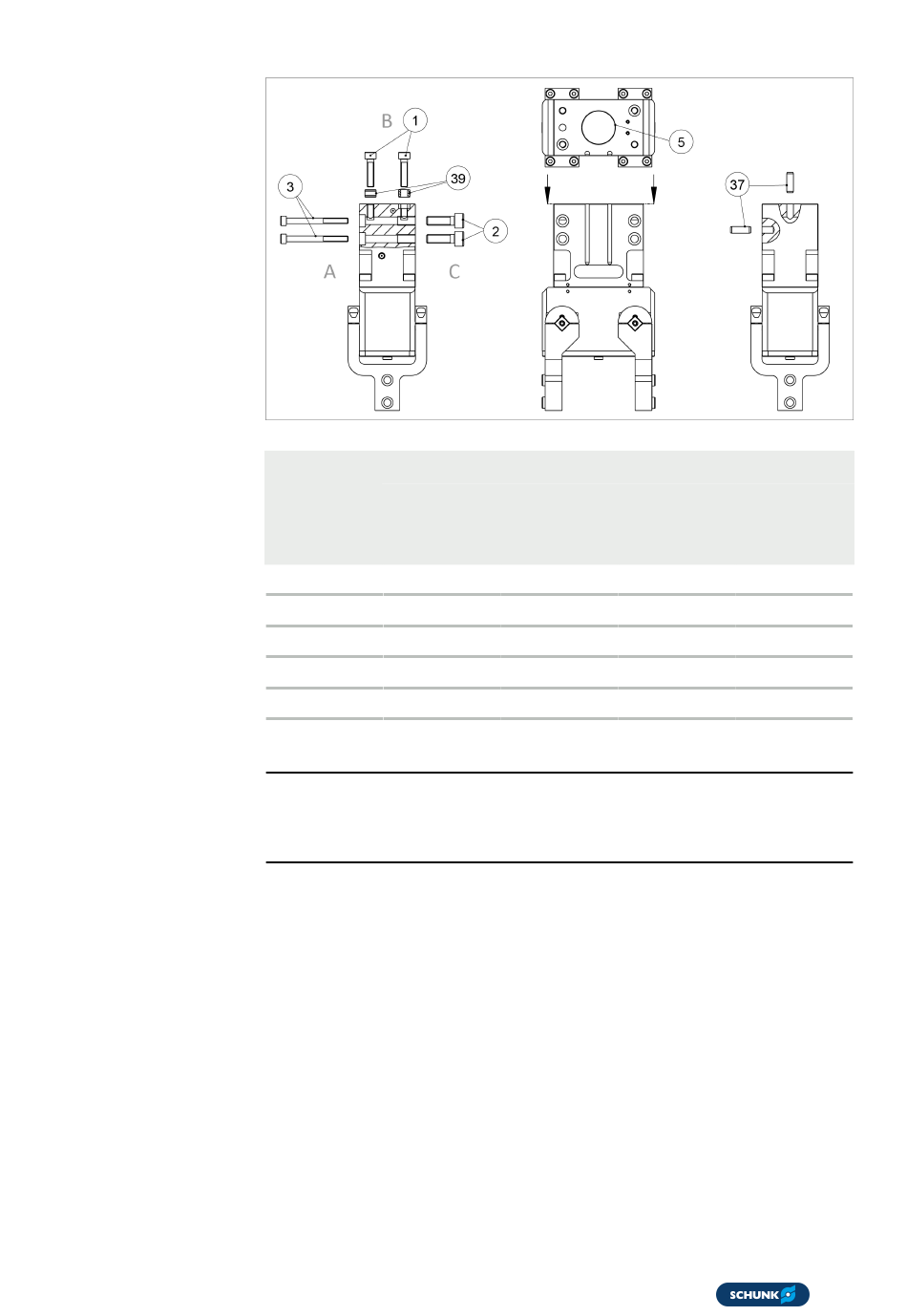

Möglichkeiten der Montage
Baugröße
Seite A
③
Schrauben
44
-
54
M4 x 40
64
M5 x 45
80
M5 x 55
100
M8 x 65
* Gewinde / maximale Einschraubtiefe ab Anschlagfläche [mm]
HINWEIS
Die zur Zentrierung benötigten Zylinderstifte (37) oder
Zentrierhülsen (39) sind im Beipack enthalten:
1.
Modul über die vorgesehenen Zentrierhülsen (39) fixieren.
Alternativ über den Zylinderstifte (37) und über den
Zentrierdurchmesser (5).
2.
Modul über die dafür vorgesehenen Befestigungsbohrungen
befestigen.
3.
Aufsatzbacken über die dafür vorgesehenen
Befestigungsbohrungen befestigen.
1.
Modul über die vorgesehenen Zylinderstifte (37) fixieren.
2.
Modul über die dafür vorgesehenen Befestigungsbohrungen
befestigen.
3.
Aufsatzbacken über die dafür vorgesehenen
Befestigungsbohrungen befestigen.
Seite B
①
⑤
Schrauben
Zentrierdur
*
chmesser
M4 x max. 9
20
M5 / 12
20
H7
M6 / 14
25
M6 / 14
30
M10 / 20
-
Montage
Seite C
②
Schrauben
*
H7
M4 / 7
H7
M5 / 10
M6 / 12
H7
M8 / 16
M10 / 20
21
