PLANUNG
4.7 Belüftung
Belüftung sicherstellen
Bedecken oder blockieren Sie nicht die Lüftungsöffnungen. Andernfalls könnte das System
überhitzen und stark beschädigt werden.

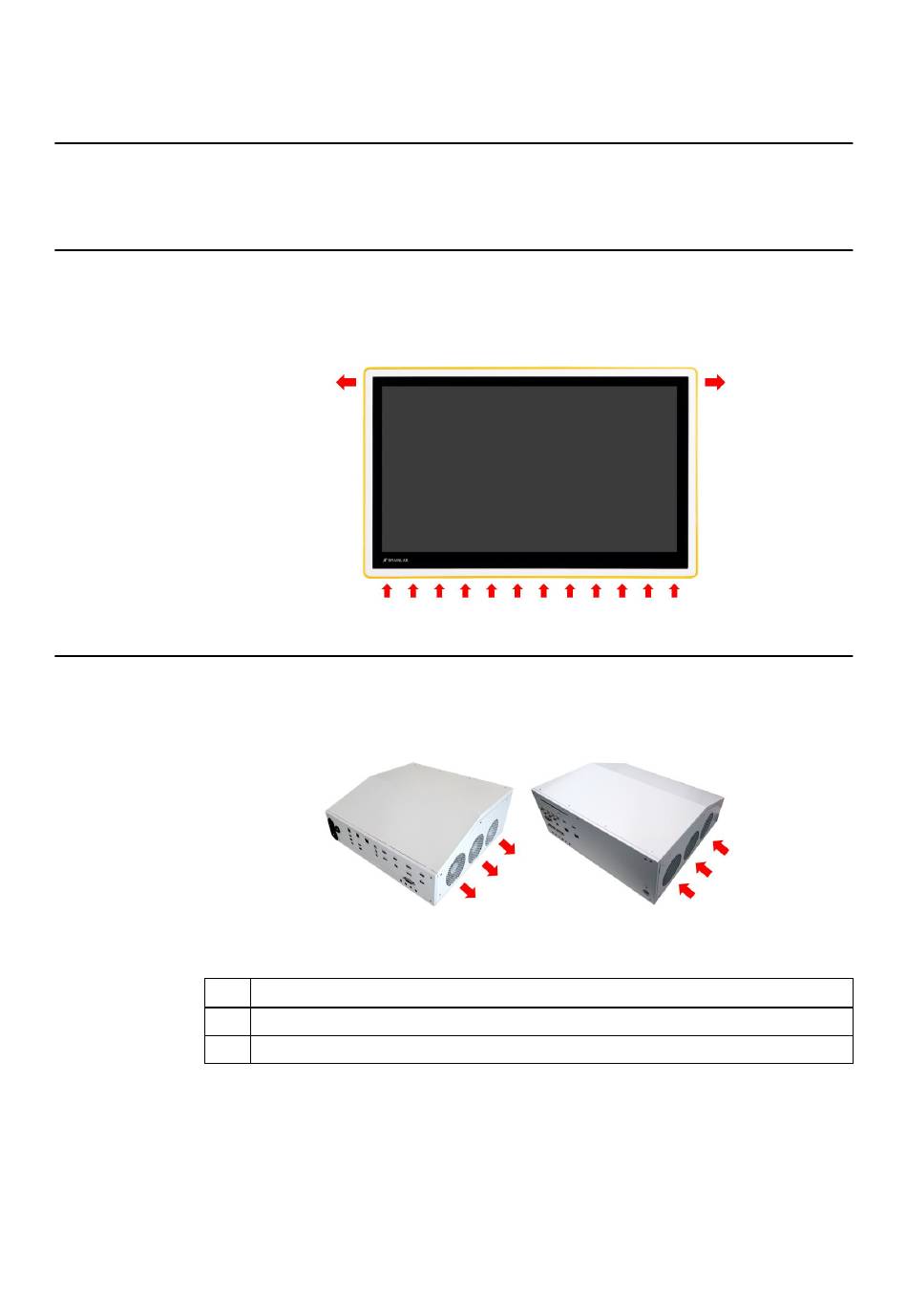

Lüftungsöffnungen am wandmontierten 42-Zoll-Display
Die Lüftungsöffnungen befinden sich wie nachstehend dargestellt an der Unterseite und an den
Seiten des Systems.
Wandintegrierte Lüftungsöffnungen
Die Lüftungsöffnungen befinden sich an den nachstehend dargestellten Stellen.
Nr.
①
②
HINWEIS: Es gibt beim wandintegrierten 42-Zoll-Display keine exponierten Lüftungsöffnungen.
HINWEIS: Die MCU muss auf der Bodenplatte installiert werden.
Technisches Planungshandbuch Aufl. 1.1 Buzz Navigation (Ceiling-Mounted) Version 1.0
①
Komponente
MCU-Anschlussfeld
MCU-Benutzerkonsole
Abbildung 32
②
Abbildung 33
93
