Wandintegriertes 42-Zoll-Display

4.3.2 Wandintegriertes 42-Zoll-Display
Allgemeines
Der Metallrahmen des Display-Einbaurahmens wird vor der Hauptlieferung zur Verfügung
gestellt.
Zentrieren Sie den Ausschnitt bei 150 cm über dem fertigen Fußboden, um die empfohlene
Montagehöhe zu erreichen. Sollten Sie eine andere Montagehöhe benötigen, passen Sie den
Ausschnitt entsprechend an.

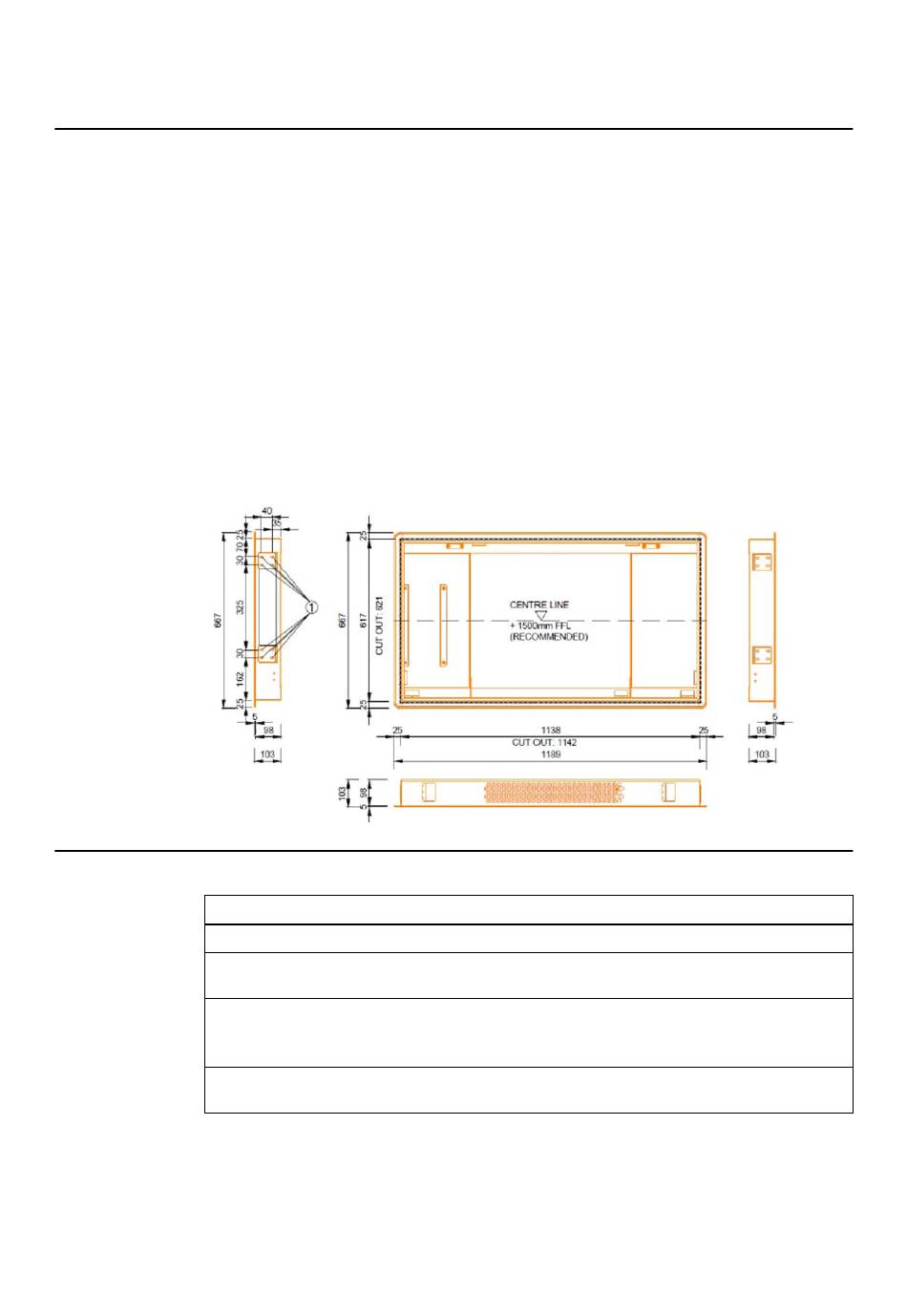

Der Mindestausschnitt für den Rahmen muss 1140–1144 mm x 619–625 mm betragen, um den
Rahmen installieren zu können.
Die Mindesttiefe der Öffnung beträgt 98 mm.
Es muss für eine ausreichende Belüftung gesorgt werden. Blockieren Sie nicht die
Lüftungsöffnungen oberhalb und unterhalb des Rahmens.
Das Montageplattenpaket für den Wandeinbau besteht aus dem Metallrahmen des Display-
Einbaurahmens.
HINWEIS: Wenn mehrere 42-Zoll-Displays (wandintegriert) direkt nebeneinander angebracht
werden, lassen Sie eine Lücke von 6 bis 10 cm zwischen den wandintegrierten Rahmen, um eine
Überschneidung der hervorstehenden Frontblenden zu vermeiden.
Installieren des 42-Zoll-Display-Einbaurahmens
Schritt
1.
2.
3.
4.
78
Schieben Sie den Display-Einbaurahmen in den Wandausschnitt.
Richten Sie den Display-Einbaurahmen aus und befestigen Sie ihn mithilfe der 16 Lang-
löcher an der Gehäuseseite.
Um eine IP-Schutzart nach IP44 zu erreichen, fügen Sie eine Silikonfuge zwischen dem
gelben Designrahmen und der Wandoberfläche ein.
Andernfalls kann nur IP20 erzielt werden.
Klemmen Sie die Schaumstoffabdeckung der Verpackung als Schutz vor Kratzern in den
Display-Einbaurahmen. Siehe die detaillierte Beschreibung in der Packungsbeilage.
Technisches Planungshandbuch Aufl. 1.1 Buzz Navigation (Ceiling-Mounted) Version 1.0
