Brainlab BUZZ NAVIGATION Technisches Planungshandbuch Seite 46

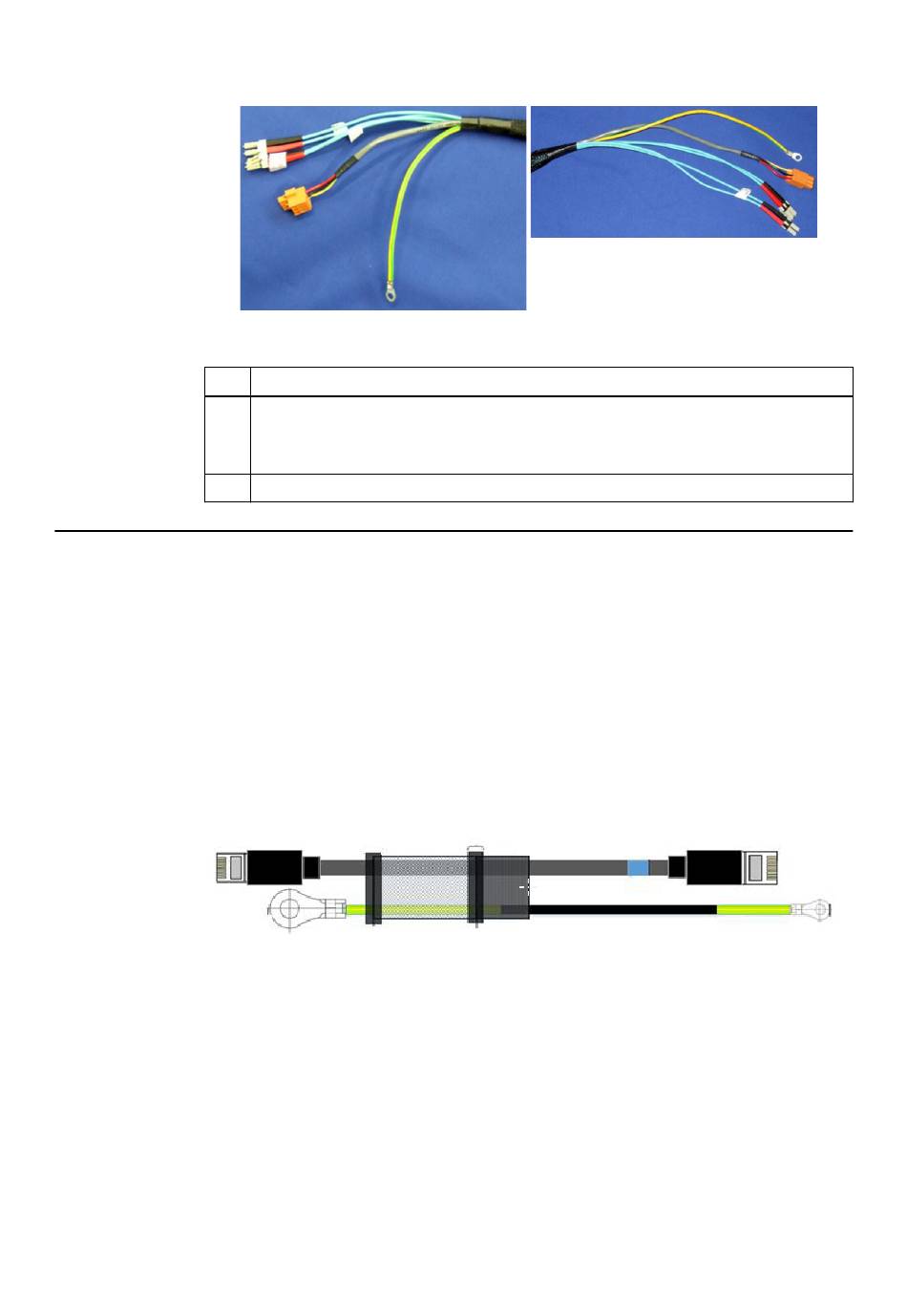

Kabelspezifikationen für Armkabel
Nr.
①
②
Flexibles Ethernet- und PE-Kabel 15895 (20 m/8 m)
Dieses Kabelbündel wird durch das Armsystem geführt.
Der Kabelstrang für die CM-Kamera besteht aus den folgenden Kabeln und ist mit
Gewebeschlauch umfasst:
• 1 Ethernetkabel inkl. Stecker
• 1 Schutzleiterkabel
Details:
• PE-Kabel, 8 m lang (4 mm²)
• Ethernetkabel, 20 m lang (AWG25)
• Durchmesser des Kabelstrangs beträgt ca. 15 mm
• Durchmesser des Ethernetsteckers beträgt ca. 16 mm
• Der Gewebeschlauch kann dauerhaft entfernt werden
46
①
Komponente
Vorderes Ende inkl. Steckverbindungen für die Netzanschlussleitung
HINWEIS: Das Schutzleiterkabel muss am (vom Kunden zur Verfügung gestellten)
Schutzleiteranschluss angeschlossen werden.
Hinteres Ende inkl. Steckverbindungen für die Netzanschlussleitung
Technisches Planungshandbuch Aufl. 1.1 Buzz Navigation (Ceiling-Mounted) Version 1.0
Abbildung 21
Abbildung 22
②
