Brainlab BUZZ NAVIGATION Technisches Planungshandbuch Seite 21

SYSTEMKOMPONENTEN
Nr.
⑦
⑧
⑨
⑩
⑪

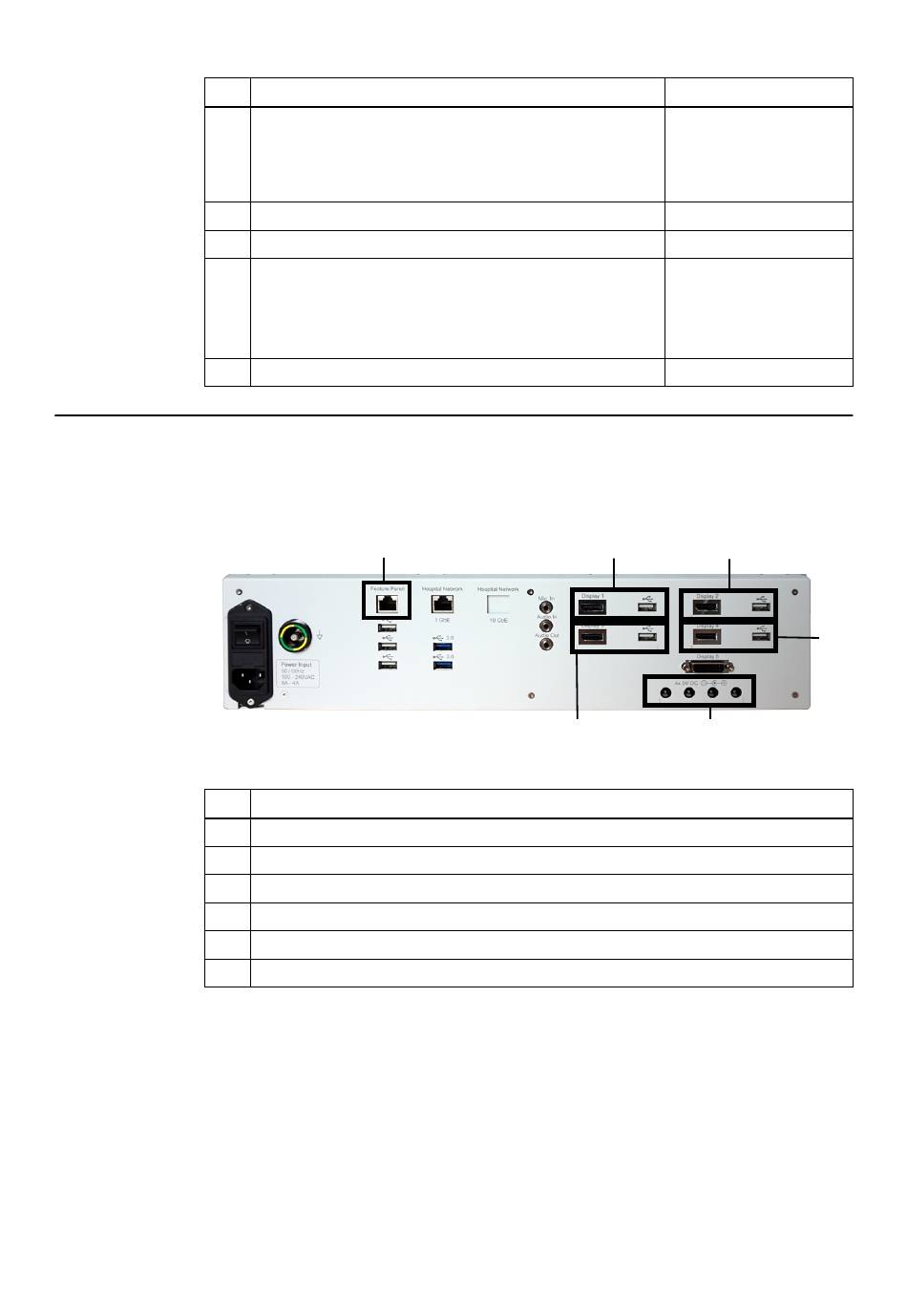

Anschlussfeld an der Rückseite: Belegte Anschlüsse
Die schwarzen Rechtecke in der Abbildung zeigen, welche Anschlüsse in der Regel für andere
Komponenten von Buzz Navigation (Ceiling-Mounted) belegt sind. Es gibt verschiedene
Konfigurationen:
Nr.
①
②
③
④
⑤
⑥
Technisches Planungshandbuch Aufl. 1.1 Buzz Navigation (Ceiling-Mounted) Version 1.0
Komponente
Audioeingang/-ausgang
• Mikrofoneingang
• Audioeingang
• Audioausgang
Videoausgang und USB 2.0 für Display 1 - 4
Videoausgang für Display 5
Stromanschlüsse für Konverter-Komponenten
4 x 5 V DC / 0,5 A jeweils
HINWEIS: Schließen Sie nur von Brainlab freigegebene Ge-
räte an den DC-Ausgang an.
2 x USB 3.0
①
Komponente
Feature Panel
42-Zoll-Display
CM-Display
Zusätzliches 42-Zoll-Display (optional) oder zusätzliches CM-Display (optional)
3 x (+ 1 optionaler Anschluss für zusätzliches Display)
Anschlusseinheit
②
⑥
Abbildung 5
Benutzer
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
③
④
⑤
