Brainlab BUZZ NAVIGATION Technisches Planungshandbuch Seite 116

Kabelführungen/Leerrohre

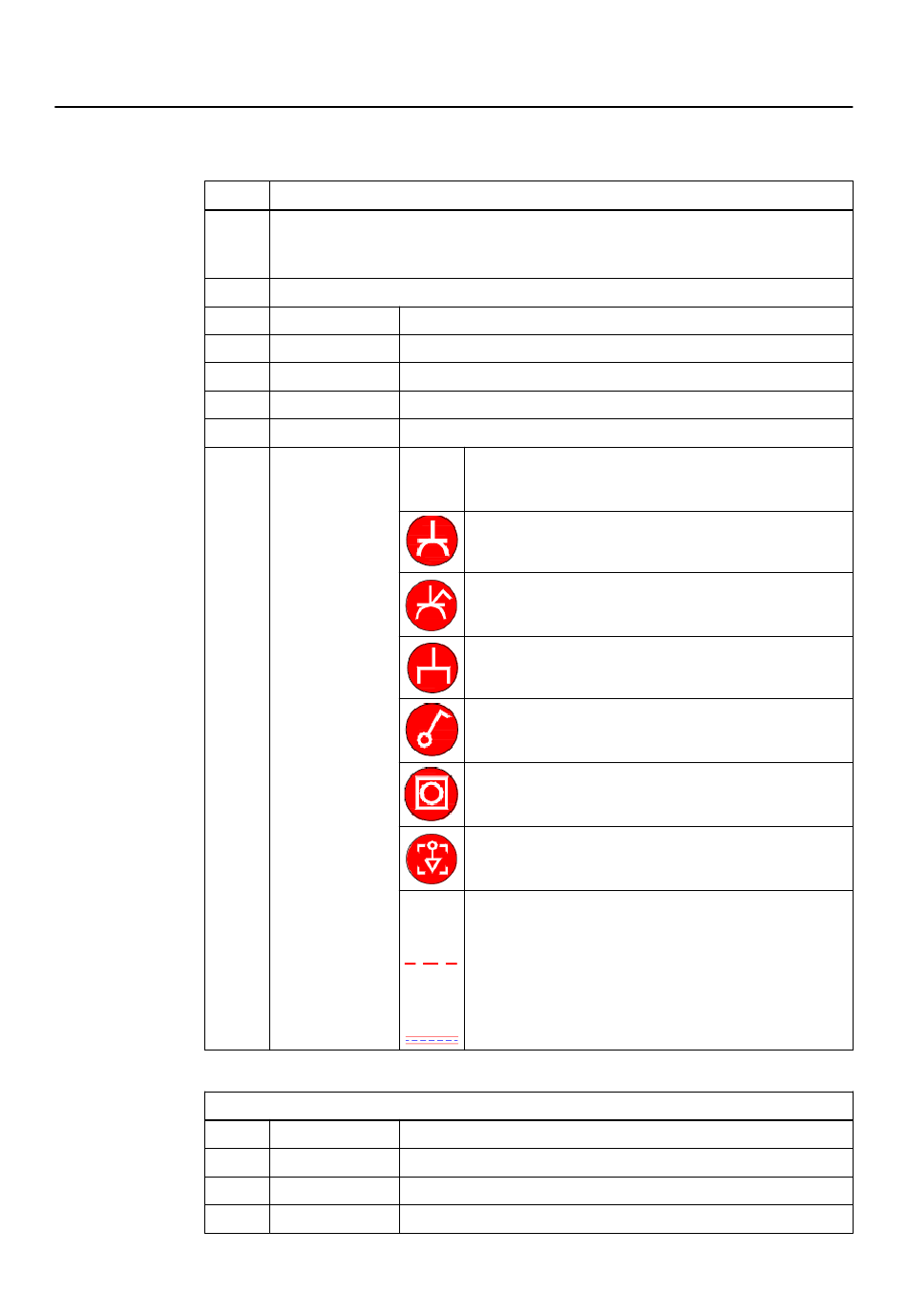

Planbeschriftung
Der folgende Text wird in der Abbildung oben verwendet:
Nr.
①
②
Brainlab-Geräte (Lieferung und Montage):
Buzz Navigation (Ceiling-Mounted)
BN.1
BN.2
BN.3
BN.4
116
Beschreibung
Technikraum (neben dem OP-Saal)
(Alternativer Standort wäre außerhalb der Patientenumgebung. Sollte bei der Pla-
nungsphase besprochen werden.)
OP-Saal
Farbe Beschreibung
(blau) Lieferung und Montage durch Brainlab
(orange) Lieferung durch Brainlab; Montage durch Bauträger/Kunden
(rot) Lieferung und Montage durch Bauträger/Kunden
(grau) Bestehende Struktur
Grund-
riss-
Symbol
Elektrische bau-
seitige Vorberei-
tungen
Grund-
riss
Erhö-
hung
OP-Saal Wandintegriertes 42-Zoll-Display (inkl. Versorgungseinheit)
OP-Saal CM-Kamera
OP-Saal CM-Display
OP-Saal Anschlusseinheit
Technisches Planungshandbuch Aufl. 1.1 Buzz Navigation (Ceiling-Mounted) Version 1.0
Beschreibung
Standard-Steckdose gemäß lokaler Normen. Empfohlen:
Generator und UPS-Backup
Schaltbare Steckdose (z. B. über die Raumsteuerung
oder den Netzschalter)
RJ45-Netzwerk-Steckdose (Krankenhausnetzwerk)
Netzschalter mit Lichtindikator, angeschlossen an Steck-
dose, mit allpoliger Trennung; wandmontiert und sichtbar
Abdeckplatte mit Kabelführung
Potentialausgleich (optional)
Leerrohre mit Zugdraht. Innendurchmesser: 40 mm. Ge-
samte Kabellänge bezieht sich auf den Abstand von und
zu jedem Gerätestecker und bedeutet nicht Leerrohrlän-
ge
