SYSTEMANSCHLÜSSE
Die mit dem Anschlussfeld und der Kupplungsbox verbundenen Glasfaserkabel sollten sich in
relativ geringem Abstand zum Gerät befinden.
Die Kabel zum Anschlussfeld müssen ab der Leerrohröffnung über eine ausreichende Länge
verfügen. Sie können auch Glasfaser-Steckdosen verwenden. Schließen Sie das Glasfaserkabel
nur ohne weitere Glasfaserverbindungspunkte direkt an eine optionale Glasfaser-Steckdose an.
Stellen Sie sicher, dass die kundenspezifischen Kabel für den Brainlab-Kundendienst getestet und
dokumentiert werden, bevor Buzz Navigation (Ceiling-Mounted) installiert wird.
Stellen Sie sicher, dass die Verkabelung bis zur finalen Installation von Buzz Navigation (Ceiling-
Mounted) vor Schmutz, Staub und mechanischen Einwirkungen geschützt ist.
Verkabelung innerhalb des OP-Saals
Verkabelung vom primären 42-Zoll-Display zu den deckenmontierten Komponenten:
• Ethernet und PE-Kabel, Buzz-CM-Kamera, CM-Display, Kabelstrang
• CM-Display Decke 11 m
• CM-Display Decke zu Display 8 m
Verkabelung von der Kupplungsbox zur Anschlusseinheit
• Glasfaserkabel 8m für Buzz-Anschlusseinheit

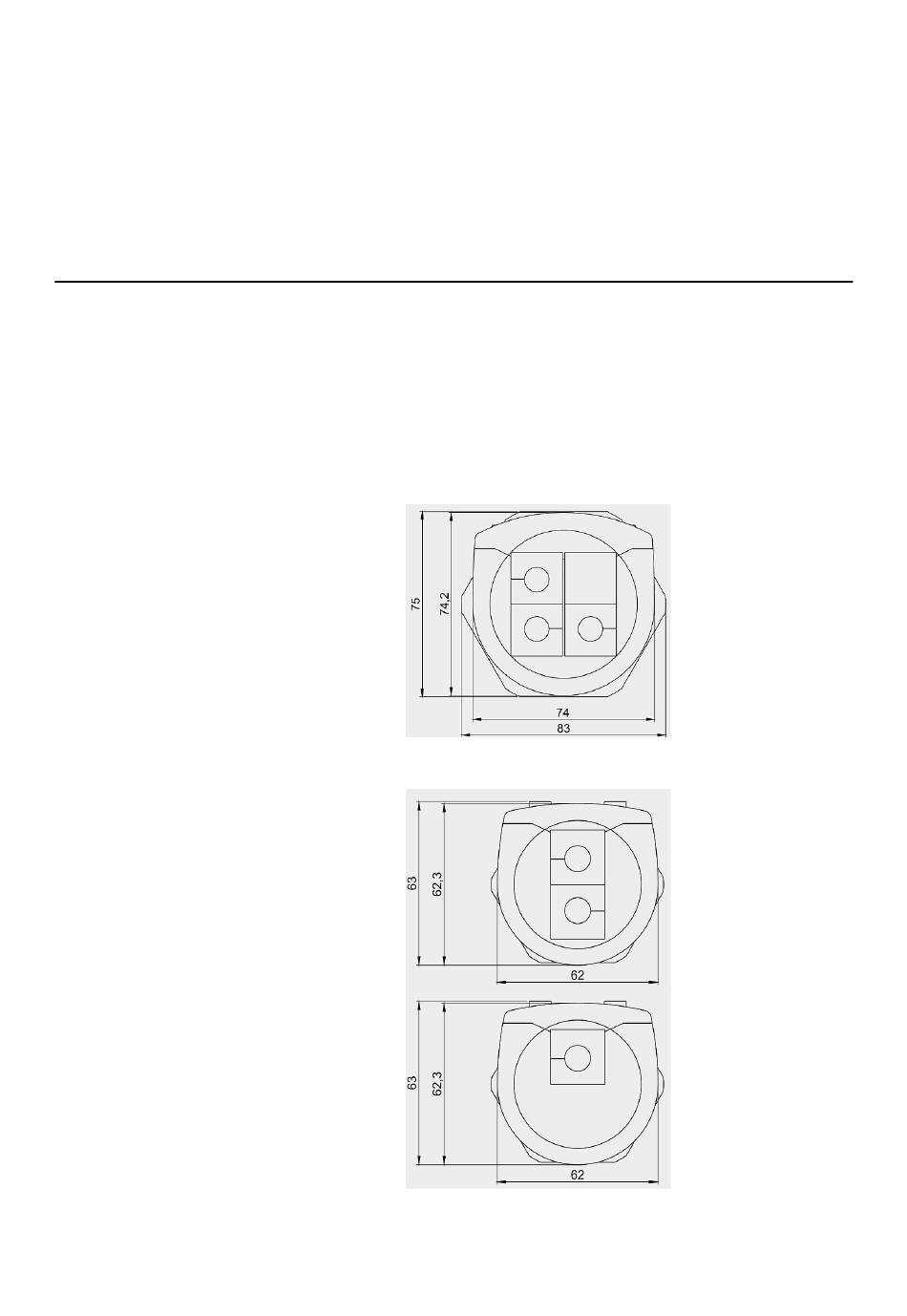

• 1. Option für Kabelverschraubung: 1 x 63 mm mit 3 Kabeldurchführungen und 1 Dummy
• 2. Option für Kabelverschraubung: 2 x 50 mm mit 3 Kabeldurchführungen und 1 Dummy
HINWEIS: Die Kabelverschraubung ist für die Kabeleinführung an der
Deckenversorgungseinheit vorgesehen.
