Systemkomponenten
Komponente
Anschlusseinheit
Versorgungseinheit
Feature Panel
Warnung
Legen Sie keine Objekte auf Komponenten von Buzz Navigation (Ceiling-Mounted).

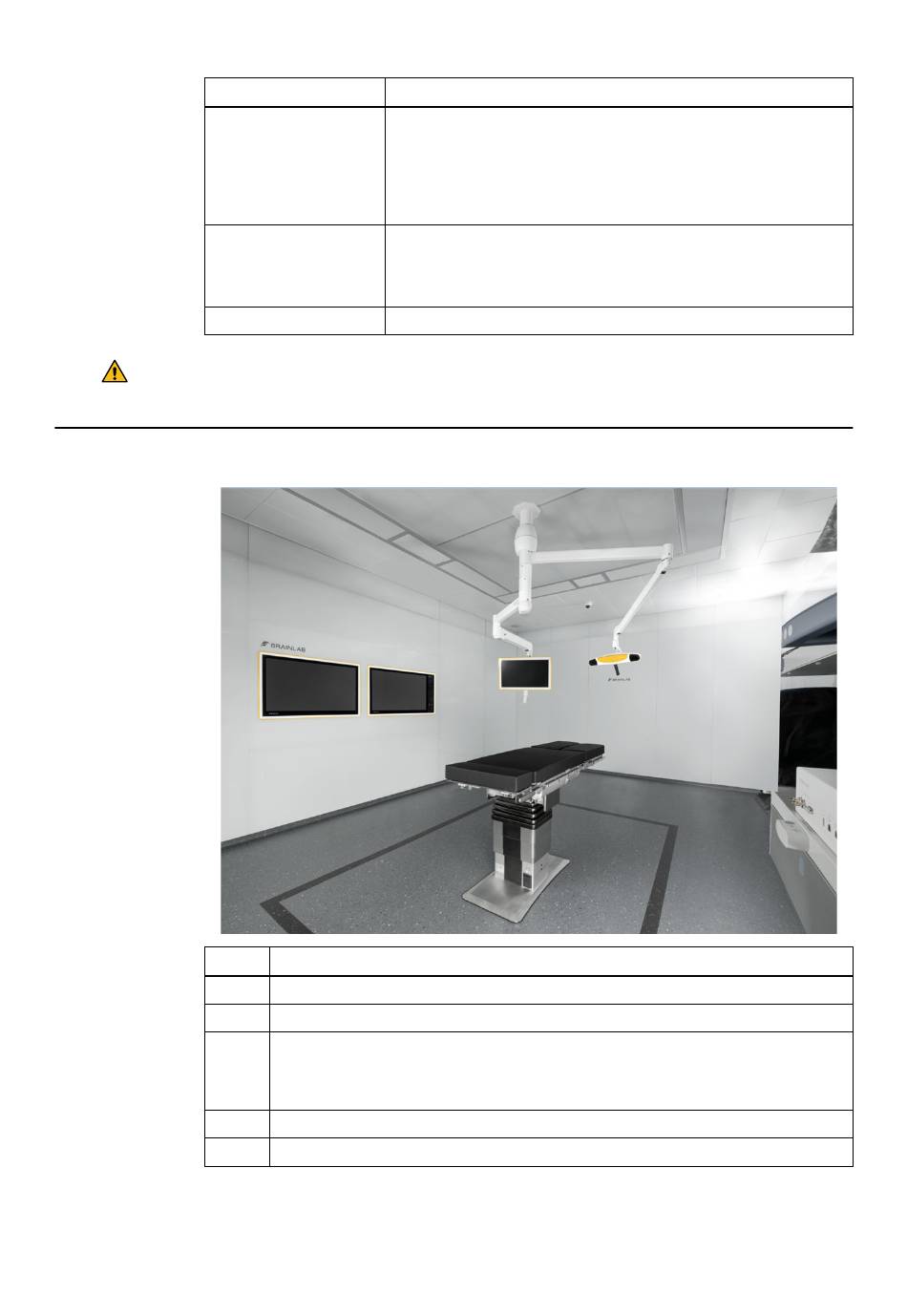

Abbildung
Nr.
①
②
③
④
⑤
16
Beschreibung
Optisches Gerät zur Erweiterung von Schnittstellen an der MCU. Da
sich die MCU außerhalb des OP-Saals befindet, ist die Anschlussein-
heit notwendig (z. B. für den Anschluss von Drittgeräten wie Mikro-
skop, Ultraschall oder C-Bogen innerhalb des OP-Saals). Die An-
schlusseinheit bietet Schnittstellen für Daten sowie für den Videoein-
gang und -ausgang.
Liefert Stromversorgung (Gleichspannung) für das CM-Display und
die CM-Kamera. Sie konvertiert auch die Glasfaser-Ethernet-Verbin-
dung von der MCU zur Kupferkabel-basierten Ethernet-Verbindung
zur CM-Kamera.
Ermöglicht die Überwachung, Kontrolle und Interaktion mit der MCU.
①
Beschreibung
Zusätzliches (optionales) 42-Zoll-Display
42-Zoll-Display
CM-Display
HINWEIS: Anstatt eines zusätzlichen 42-Zoll-Displays kann auch ein zusätzliches (op-
tionales) CM-Display angeschlossen werden.
CM-Kamera
Anschlusseinheit
Technisches Planungshandbuch Aufl. 1.1 Buzz Navigation (Ceiling-Mounted) Version 1.0
③
②
④
⑤
