SYSTEMANSCHLÜSSE
3.6.1 Kabelspezifikationen für Armkabel
Allgemeines
Der minimale Biegeradius der Glasfaserkabel beträgt 40 mm.
Buzz Navigation (Ceiling-Mounted) enthält mehrere Kabelstränge. Die Anzahl der einzelnen
Kabelstränge hängt von der jeweiligen Variante ab.

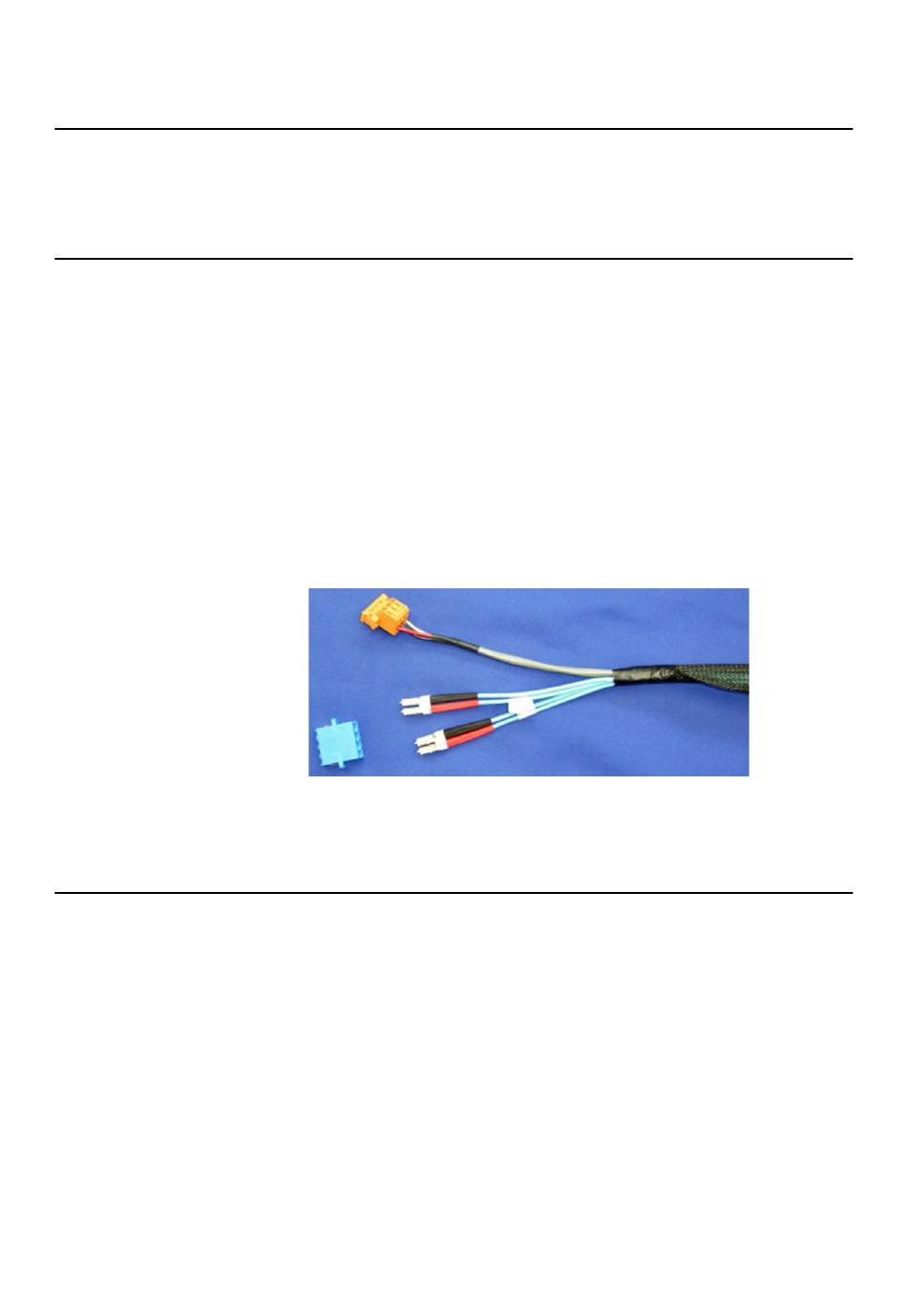

Kabelstränge 15700-91 (11 m)
Beim CM-Display besteht der Kabelstrang aus den folgenden, mit Gewebeschlauch umfassten
Kabeln:
• 2 x Glasfaserkabel inkl. Stecker und Steckverbindungen
• 1 x Stromanschlussleitung (mit zwei Drähten plus Abschirmung), inkl. Steckverbindung an
beiden Enden
Details:
• Jeder GF-Stecker ist 11 x 13 mm (GF-Stecker kann nicht abgenommen werden)
• Die Steckverbindungen an der Stromanschlussleitung können für den Zusammenbau
abgenommen werden
• Der Kabelstrang-Durchmesser beträgt ca. 14 mm
• Für Buzz Navigation (Ceiling-Mounted) ist ein Kabelstrang erforderlich
• 1 GF-Kabel dient als Ersatzleitung
HINWEIS: Beide Enden der Kabelstränge sind identisch.
Kabelstrang 15700-93 (8 m)
Dieses Kabelbündel wird durch das Armsystem geführt.
Beim CM-Display besteht der Kabelstrang aus den folgenden, mit Gewebeschlauch umfassten
Kabeln:
• 2 x GF-Kabel inkl. Stecker
• 1 x Netzanschlussleitung (zwei Drähte plus Abschirmung), inkl. Steckverbindung an beiden
Enden
• 1 x Schutzleiterkabel (4 mm²)
Details:
• Jeder GF-Stecker ist 11 x 13 mm (GF-Stecker kann nicht abgenommen werden)
• Die Steckverbindungen an der Stromanschlussleitung können für den Zusammenbau
abgenommen werden
• Der Gewebeschlauch kann abgenommen werden
• Das Schutzleiterkabel muss am Schutzleiteranschluss angeschlossen werden.
• Der Kabelstrang-Durchmesser beträgt ca. 14 mm
• 1 GF-Kabel dient als Ersatzleitung
Technisches Planungshandbuch Aufl. 1.1 Buzz Navigation (Ceiling-Mounted) Version 1.0
Abbildung 20
