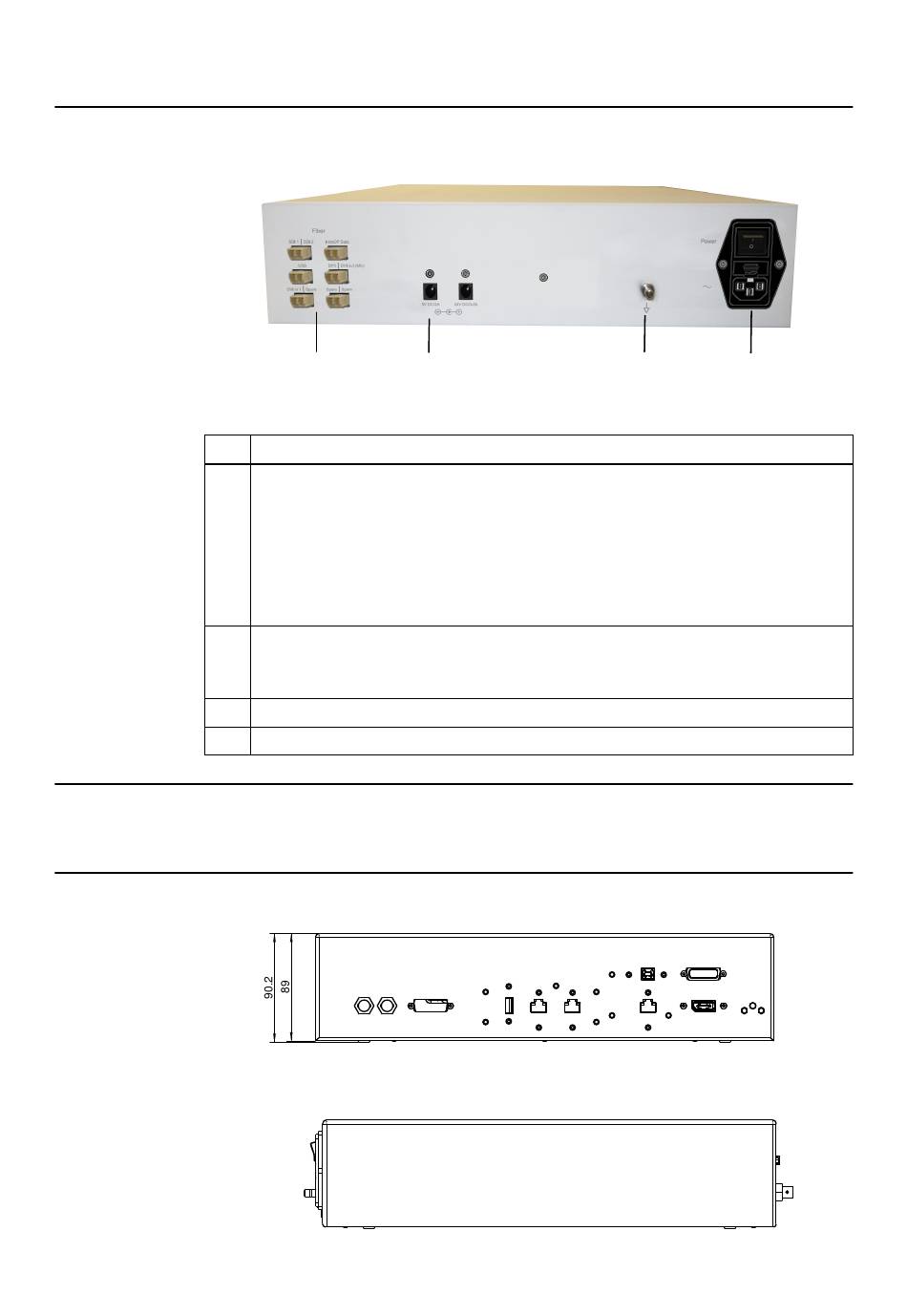

Anschlusseinheit
Rückseite der Anschlusseinheit
Nr.
①
②
③
④
Stromversorgung
Für die Anschlusseinheit ist eine Steckdose erforderlich.
Abmessungen der Anschlusseinheit
30
①
②
Komponente
Glasfaseranschlüsse:
• SDI 1 und 2
• USB
• DVI In 1
• IntraOP Data
• DP3 und DVI Out (Mic)
• 3 x Spare
5 V DC/2 A
24 V DC/0,5 A
Abgedeckt bei Nichtverwendung
Potentialausgleich
Stromversorgung
