Elektrische Installation

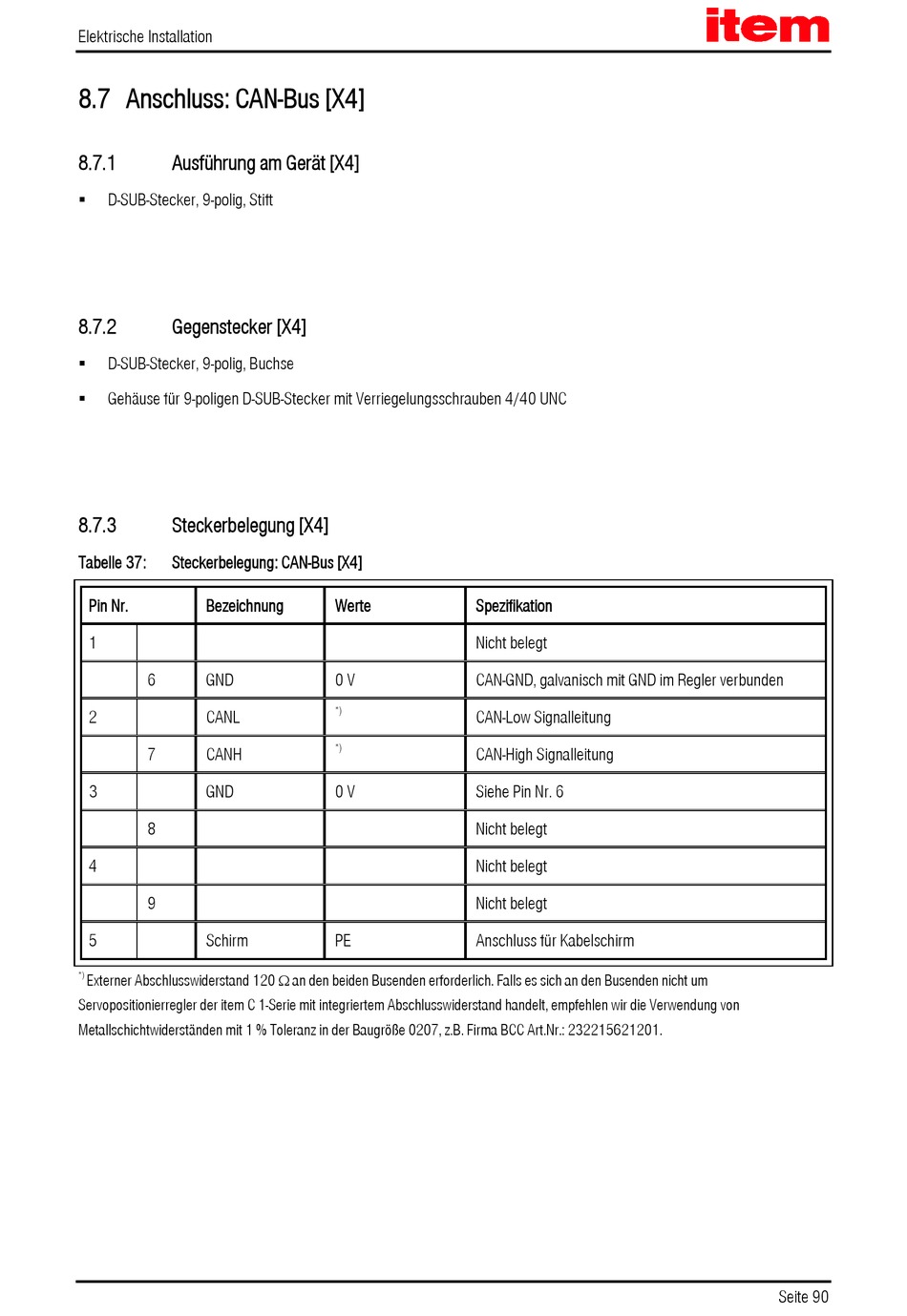

8.7 Anschluss: CAN-Bus [X4]
8.7.1
Ausführung am Gerät [X4]
D-SUB-Stecker, 9-polig, Stift
8.7.2
Gegenstecker [X4]
D-SUB-Stecker, 9-polig, Buchse
Gehäuse für 9-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
8.7.3
Steckerbelegung [X4]
Tabelle 37:
Steckerbelegung: CAN-Bus [X4]
Pin Nr.
Bezeichnung
1
6
GND
2
CANL
7
CANH
3
GND
8
4
9
5
Schirm
*)
Externer Abschlusswiderstand 120 Ω an den beiden Busenden erforderlich. Falls es sich an den Busenden nicht um
Servopositionierregler der item C 1-Serie mit integriertem Abschlusswiderstand handelt, empfehlen wir die Verwendung von
Metallschichtwiderständen mit 1 % Toleranz in der Baugröße 0207, z.B. Firma BCC Art.Nr.: 232215621201.
Werte
Spezifikation
Nicht belegt
0 V
CAN-GND, galvanisch mit GND im Regler verbunden
*)
CAN-Low Signalleitung
*)
CAN-High Signalleitung
0 V
Siehe Pin Nr. 6
Nicht belegt
Nicht belegt
Nicht belegt
PE
Anschluss für Kabelschirm
Seite 90
