Technologiemodule
Tabelle 46:
Technische Daten: PROFIBUS-DP-Interface: Schnittstellen und Kommunikation
Kommunikationsschnittstelle
Controller
Protokoll
Schnittstelle
Sonderfunktionen
An der Frontplatte des PROFIBUS-DP-Interface sind folgende Elemente angeordnet (siehe
Abbildung 27
):
Eine grüne LED für die Bus-Bereitschaftsmeldung
Eine 9-polige DSUB-Buchse
Zwei DIP-Schalter für die Aktivierung der Abschlusswiderstände

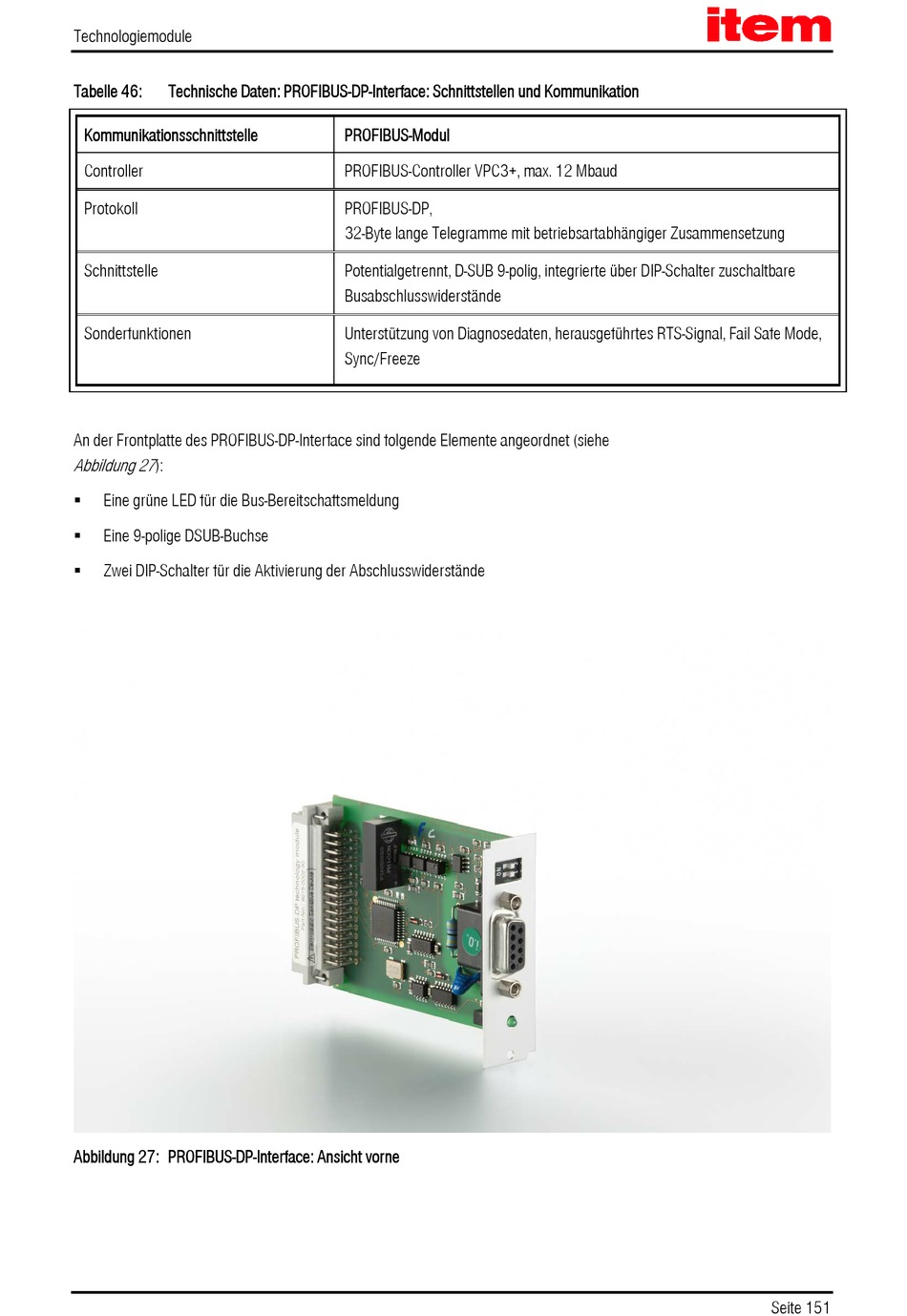

Abbildung 27: PROFIBUS-DP-Interface: Ansicht vorne
PROFIBUS-Modul
PROFIBUS-Controller VPC3+, max. 12 Mbaud
PROFIBUS-DP,
32-Byte lange Telegramme mit betriebsartabhängiger Zusammensetzung
Potentialgetrennt, D-SUB 9-polig, integrierte über DIP-Schalter zuschaltbare
Busabschlusswiderstände
Unterstützung von Diagnosedaten, herausgeführtes RTS-Signal, Fail Safe Mode,
Sync/Freeze
Seite 151
