Elektrische Installation

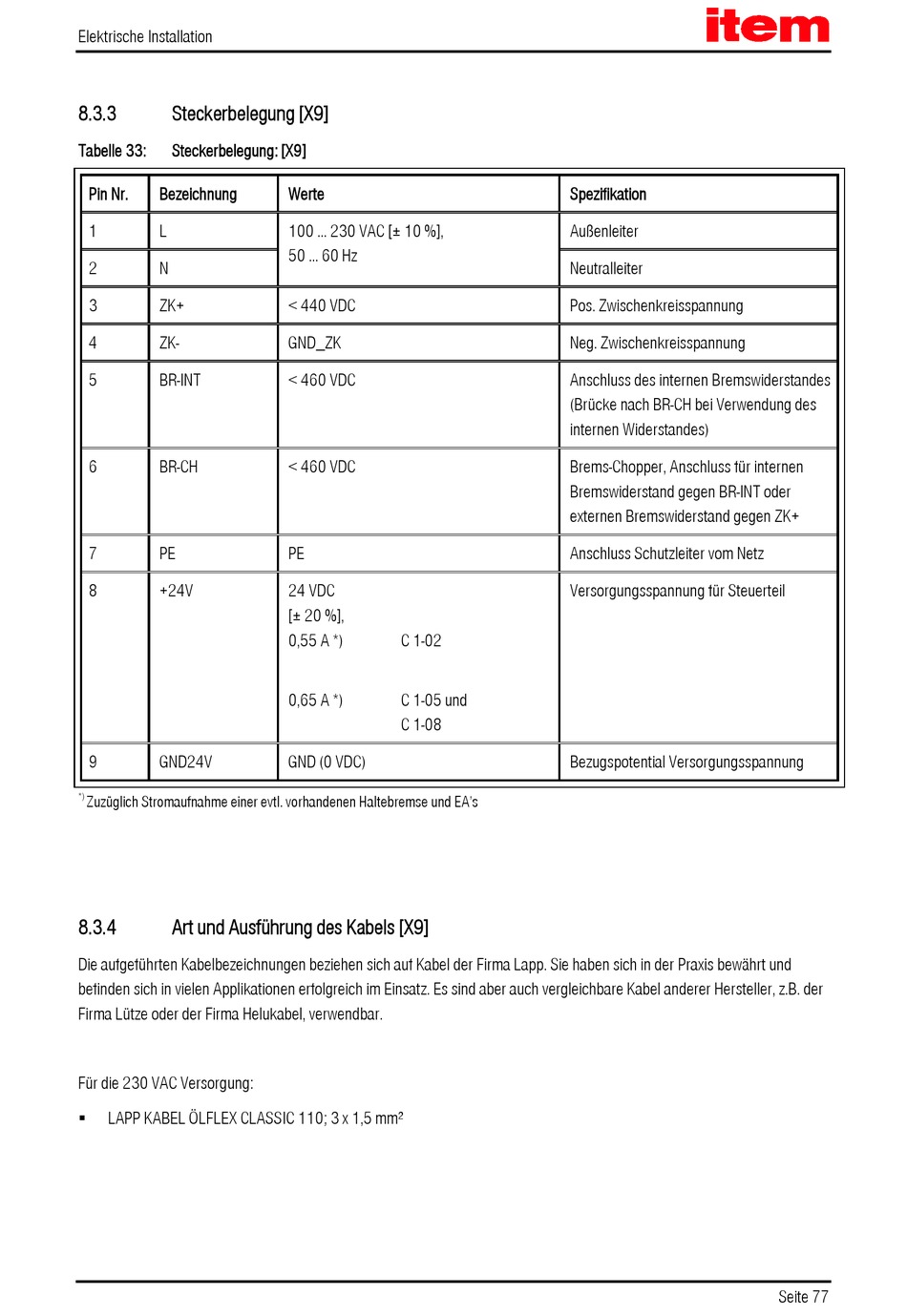

8.3.3
Steckerbelegung [X9]
Tabelle 33:
Steckerbelegung: [X9]
Pin Nr.
Bezeichnung
1
L
2
N
3
ZK+
4
ZK-
5
BR-INT
6
BR-CH
7
PE
8
+24V
9
GND24V
*)
Zuzüglich Stromaufnahme einer evtl. vorhandenen Haltebremse und EA's
8.3.4
Art und Ausführung des Kabels [X9]
Die aufgeführten Kabelbezeichnungen beziehen sich auf Kabel der Firma Lapp. Sie haben sich in der Praxis bewährt und
befinden sich in vielen Applikationen erfolgreich im Einsatz. Es sind aber auch vergleichbare Kabel anderer Hersteller, z.B. der
Firma Lütze oder der Firma Helukabel, verwendbar.
Für die 230 VAC Versorgung:
LAPP KABEL ÖLFLEX CLASSIC 110; 3 x 1,5 mm²
Werte
100 ... 230 VAC [± 10 %],
50 ... 60 Hz
< 440 VDC
GND_ZK
< 460 VDC
< 460 VDC
PE
24 VDC
[± 20 %],
0,55 A *)
C 1-02
0,65 A *)
C 1-05 und
C 1-08
GND (0 VDC)
Spezifikation
Außenleiter
Neutralleiter
Pos. Zwischenkreisspannung
Neg. Zwischenkreisspannung
Anschluss des internen Bremswiderstandes
(Brücke nach BR-CH bei Verwendung des
internen Widerstandes)
Brems-Chopper, Anschluss für internen
Bremswiderstand gegen BR-INT oder
externen Bremswiderstand gegen ZK+
Anschluss Schutzleiter vom Netz
Versorgungsspannung für Steuerteil
Bezugspotential Versorgungsspannung
Seite 77
