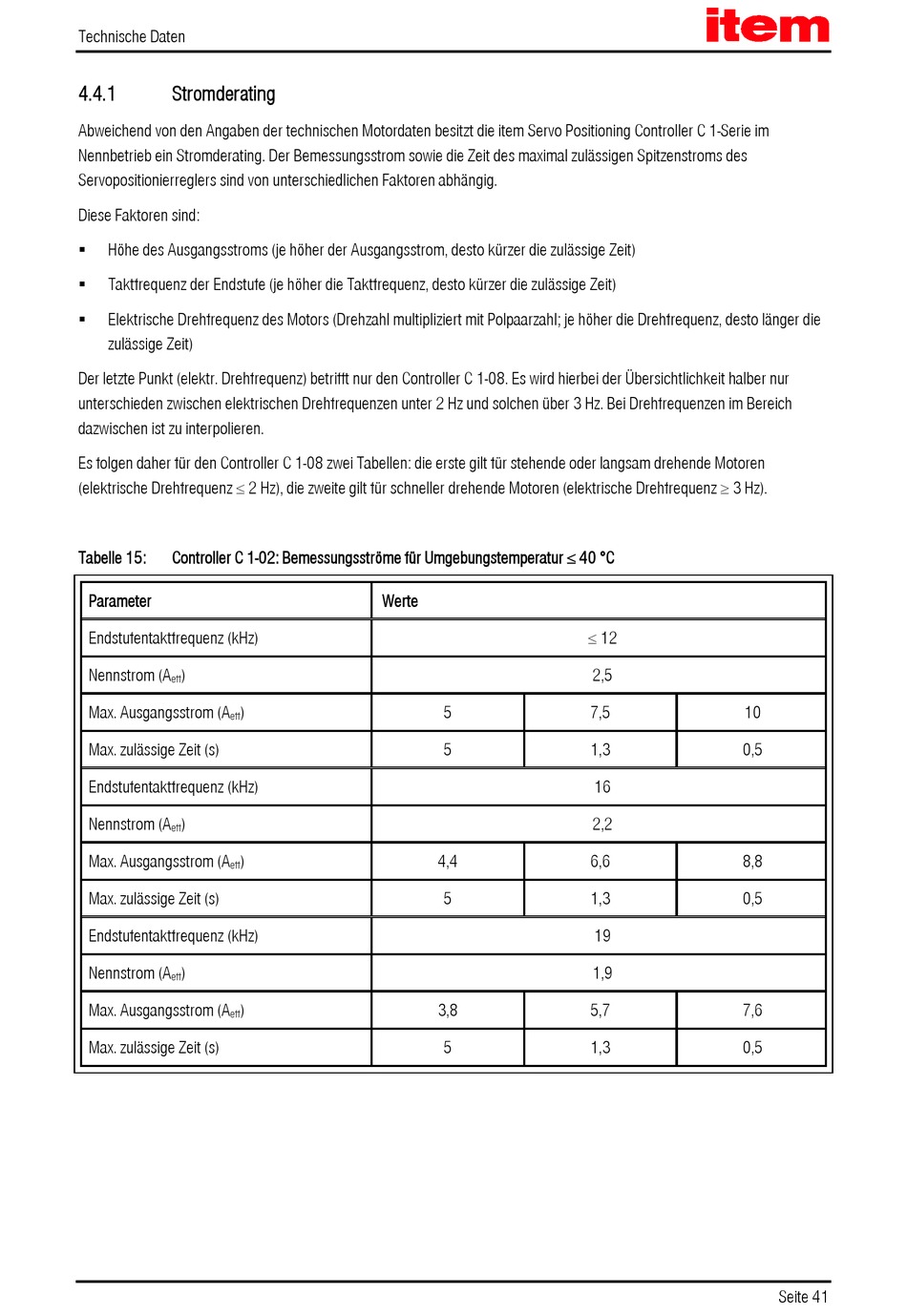

Technische Daten
4.4.1
Stromderating
Abweichend von den Angaben der technischen Motordaten besitzt die item Servo Positioning Controller C 1-Serie im
Nennbetrieb ein Stromderating. Der Bemessungsstrom sowie die Zeit des maximal zulässigen Spitzenstroms des
Servopositionierreglers sind von unterschiedlichen Faktoren abhängig.
Diese Faktoren sind:
Höhe des Ausgangsstroms (je höher der Ausgangsstrom, desto kürzer die zulässige Zeit)
Taktfrequenz der Endstufe (je höher die Taktfrequenz, desto kürzer die zulässige Zeit)
Elektrische Drehfrequenz des Motors (Drehzahl multipliziert mit Polpaarzahl; je höher die Drehfrequenz, desto länger die
zulässige Zeit)
Der letzte Punkt (elektr. Drehfrequenz) betrifft nur den Controller C 1-08. Es wird hierbei der Übersichtlichkeit halber nur
unterschieden zwischen elektrischen Drehfrequenzen unter 2 Hz und solchen über 3 Hz. Bei Drehfrequenzen im Bereich
dazwischen ist zu interpolieren.
Es folgen daher für den Controller C 1-08 zwei Tabellen: die erste gilt für stehende oder langsam drehende Motoren
(elektrische Drehfrequenz ≤ 2 Hz), die zweite gilt für schneller drehende Motoren (elektrische Drehfrequenz ≥ 3 Hz).
Tabelle 15:
Controller C 1-02: Bemessungsströme für Umgebungstemperatur ≤ 40 °C
Parameter
Endstufentaktfrequenz (kHz)
Nennstrom (A
)
eff
Max. Ausgangsstrom (A
)
eff
Max. zulässige Zeit (s)
Endstufentaktfrequenz (kHz)
Nennstrom (A
)
eff
Max. Ausgangsstrom (A
)
eff
Max. zulässige Zeit (s)
Endstufentaktfrequenz (kHz)
Nennstrom (A
)
eff
Max. Ausgangsstrom (A
)
eff
Max. zulässige Zeit (s)
Werte
5
5
4,4
5
3,8
5
≤ 12
2,5
7,5
10
1,3
0,5
16
2,2
6,6
8,8
1,3
0,5
19
1,9
5,7
7,6
1,3
0,5
Seite 41
