Elektrische Installation
8.6.4
Art und Ausführung des Kabels [X2A]
Die aufgeführten Kabelbezeichnungen beziehen sich auf Kabel der Firma Lapp. Sie haben sich in der Praxis bewährt und
befinden sich in vielen Applikationen erfolgreich im Einsatz. Es sind aber auch vergleichbare Kabel anderer Hersteller, z.B. der
Firma Lütze oder der Firma Helukabel, verwendbar.
LAPP KABEL ÖLFLEX SERVO 720 CY; 3 x (2 x 0,14 DY) + 2 x (0,5 DY) CY; ∅ 8.5 mm,
mit verzinnter Cu-Gesamtabschirmung, Fehler bei der Winkelerfassung bis ca. 1,5° bei 50 m Leitungslänge
2 x (0,5 DY) für den Resolver Träger nutzen!
Für hochflexible Anwendungen:
LAPP KABEL ÖLFLEX SERVO FD 770 CP; 3 x (2 x 0,14 D12Y) + 2 x (0,5 D12Y) CP; ∅ 8.3 mm,
mit verzinnter Cu-Gesamtabschirmung, Fehler bei der Winkelerfassung bis ca. 1,5° bei 50 m Leitungslänge
2 x (0,5 D12Y) für den Resolver Träger nutzen!
8.6.5
Anschlusshinweise [X2A]
D-SUB-Stecker
an X2A
1
6
2
1
6
7
3
8
9
5
4
Stift
9
5
Steckergehäuse

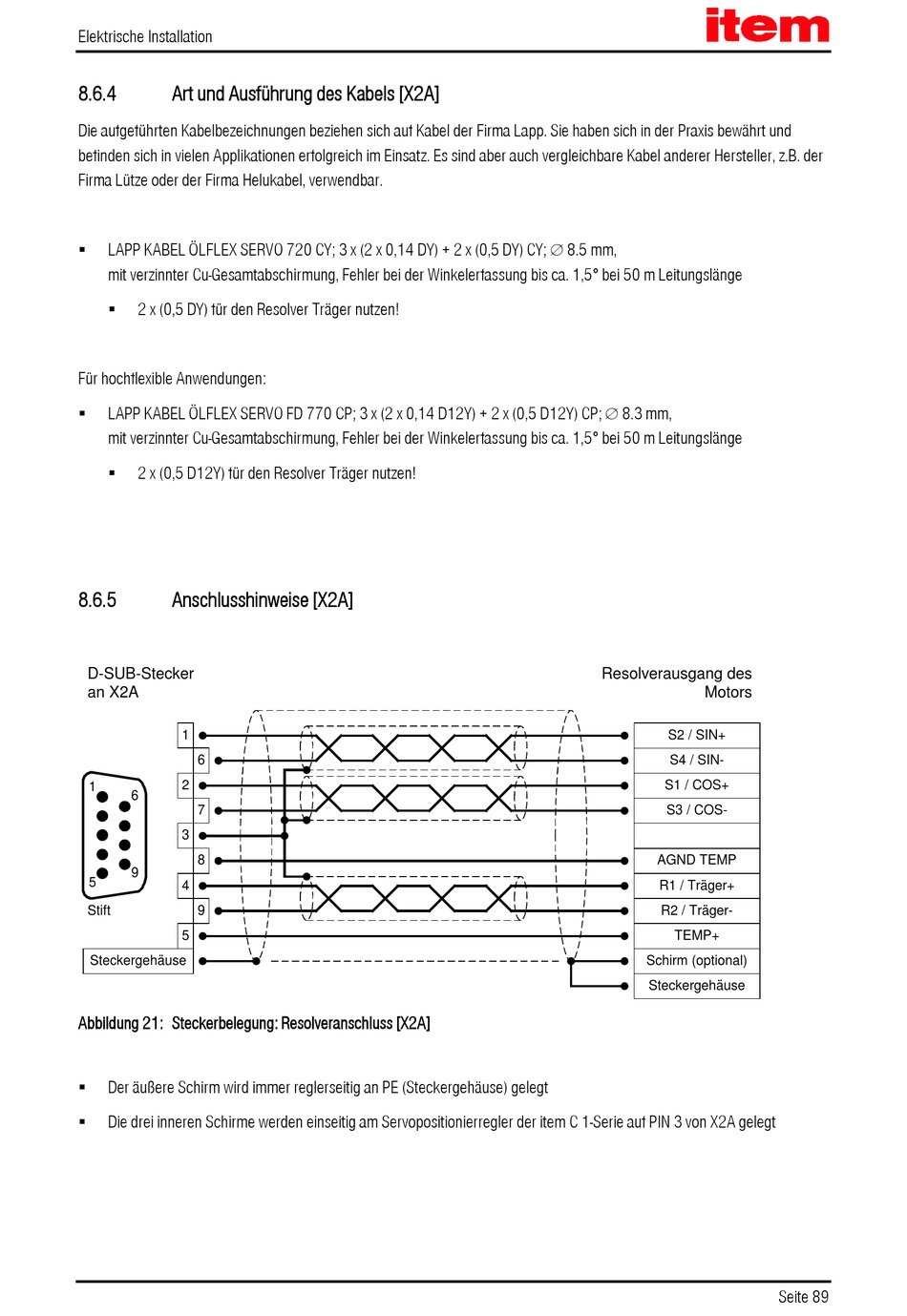

Abbildung 21: Steckerbelegung: Resolveranschluss [X2A]
Der äußere Schirm wird immer reglerseitig an PE (Steckergehäuse) gelegt
Die drei inneren Schirme werden einseitig am Servopositionierregler der item C 1-Serie auf PIN 3 von X2A gelegt
Resolverausgang des
Motors
S2 / SIN+
S4 / SIN-
S1 / COS+
S3 / COS-
AGND TEMP
R1 / Träger+
R2 / Träger-
TEMP+
Schirm (optional)
Steckergehäuse
