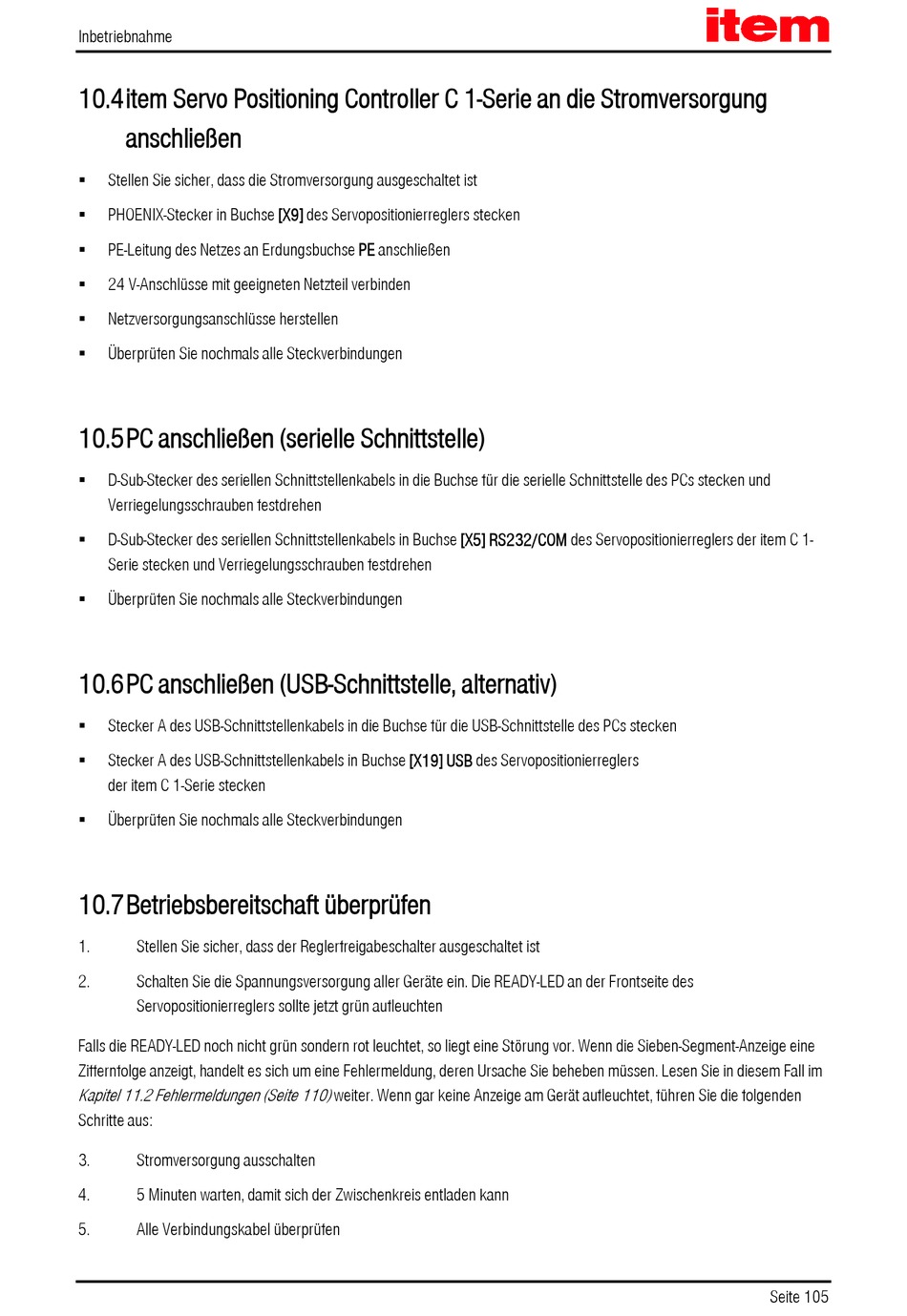

Inbetriebnahme
10.4 item Servo Positioning Controller C 1-Serie an die Stromversorgung
anschließen
Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist
PHOENIX-Stecker in Buchse [X9] des Servopositionierreglers stecken
PE-Leitung des Netzes an Erdungsbuchse PE anschließen
24 V-Anschlüsse mit geeigneten Netzteil verbinden
Netzversorgungsanschlüsse herstellen
Überprüfen Sie nochmals alle Steckverbindungen
10.5 PC anschließen (serielle Schnittstelle)
D-Sub-Stecker des seriellen Schnittstellenkabels in die Buchse für die serielle Schnittstelle des PCs stecken und
Verriegelungsschrauben festdrehen
D-Sub-Stecker des seriellen Schnittstellenkabels in Buchse [X5] RS232/COM des Servopositionierreglers der item C 1-
Serie stecken und Verriegelungsschrauben festdrehen
Überprüfen Sie nochmals alle Steckverbindungen
10.6 PC anschließen (USB-Schnittstelle, alternativ)
Stecker A des USB-Schnittstellenkabels in die Buchse für die USB-Schnittstelle des PCs stecken
Stecker A des USB-Schnittstellenkabels in Buchse [X19] USB des Servopositionierreglers
der item C 1-Serie stecken
Überprüfen Sie nochmals alle Steckverbindungen
10.7 Betriebsbereitschaft überprüfen
1.
Stellen Sie sicher, dass der Reglerfreigabeschalter ausgeschaltet ist
2.
Schalten Sie die Spannungsversorgung aller Geräte ein. Die READY-LED an der Frontseite des
Servopositionierreglers sollte jetzt grün aufleuchten
Falls die READY-LED noch nicht grün sondern rot leuchtet, so liegt eine Störung vor. Wenn die Sieben-Segment-Anzeige eine
Ziffernfolge anzeigt, handelt es sich um eine Fehlermeldung, deren Ursache Sie beheben müssen. Lesen Sie in diesem Fall im
Kapitel 11.2 Fehlermeldungen (Seite 110)
Schritte aus:
3.
Stromversorgung ausschalten
4.
5 Minuten warten, damit sich der Zwischenkreis entladen kann
5.
Alle Verbindungskabel überprüfen
weiter. Wenn gar keine Anzeige am Gerät aufleuchtet, führen Sie die folgenden
Seite 105
