3.3.2. Leckagerichtung sicherstellen

Die Druckbalance im Gerät wird anhand der Einregulier-
bleche im Abluftauslass eingestellt. Die Einregulierbleche
werden separat geliefert und sind vom Installateur zu
montieren, wenn der Abluftkanal angeschlossen ist. Siehe
Skizzen auf vorheriger Seite.
Einen Druckmesser an die Druckmessnippel des Gerätes
anschließen. Das Gerät besitzt vier Druckmessnippel,
wobei die beiden dem Abluftkanal am nächsten liegenden
zu verwenden sind. Am blauen Druckmessnippel wird der
Unterdruck im Abluftteil und am weißen Nippel der Unter-
druck im Zuluftteil gemessen.
Die Druckmessnippel befinden sich auf der Innenseite der
Mittelsektion des Geräts. Siehe Abbildung rechts.
Beachten Sie, dass an beiden Druckmessnippeln der
Unterdruck gemessen wird.
GEMESSENE WERTE
Der Unterdruck im Abluftteil muss größer oder gleich groß
sein wie der im Zuluftteil.
Wenn der Unterdruck im Abluftteil ebenso groß oder um
bis zu 20 Pa größer ist als der Unterdruck im Zuluftteil, ist
die Einregulierung fertig.
Abweichungen
Wenn der Unterdruck im Abluftteil geringer ist als im
Zuluftteil müssen die Einregulierbleche folgendermaßen
eingestellt werden:
1. Gerät anhalten, Inspektionstür zum Abluftfilter öffnen.
SILVER C RX Top/SILVER C RX mit Lufteintritt von oben:
Einige Löcher in den Einregulierblechen mit den mitge-
lieferten Kunststoffpfropfen verstopfen.
SILVER C RX mit Lufteintritt von der Seite: Die Einregu-
lierbleche im Ablufteinlass etwas vorschieben.
Bei „Full-Face"-Anschluss (Kanalzubehör in isolier-
tem Gehäuse): Wenn das/die Einregulierblech(e) ganz
geschlossen sind und der Unterdruck im Abluftteil
weiterhin geringer als im Zuluftteil ist, einige Löcher
im Einregulierblech mit den mitgelieferten Kunststoff-
pfropfen verstopfen.
3. Die Inspektionstür schließen und das Gerät starten.
4. Den Druck messen.
Wiederholen, bis der Unterdruck im Abluftteil ebenso
groß oder um bis zu 20 Pa größer ist als der Unterdruck
im Zuluftteil (0–20 Pa).
5. Wenn der Unterdruck im Abluftteil um mehr als 20 Pa
größer ist als im Zuluftteil, obwohl die Einregulierbleche
ganz geöffnet sind, wird der Leckage- und Reinigungs-
volumenstrom größer als berechnet und damit der
Energieverbrauch am Abluftventilator vergrößert.
14 www.swegon.com

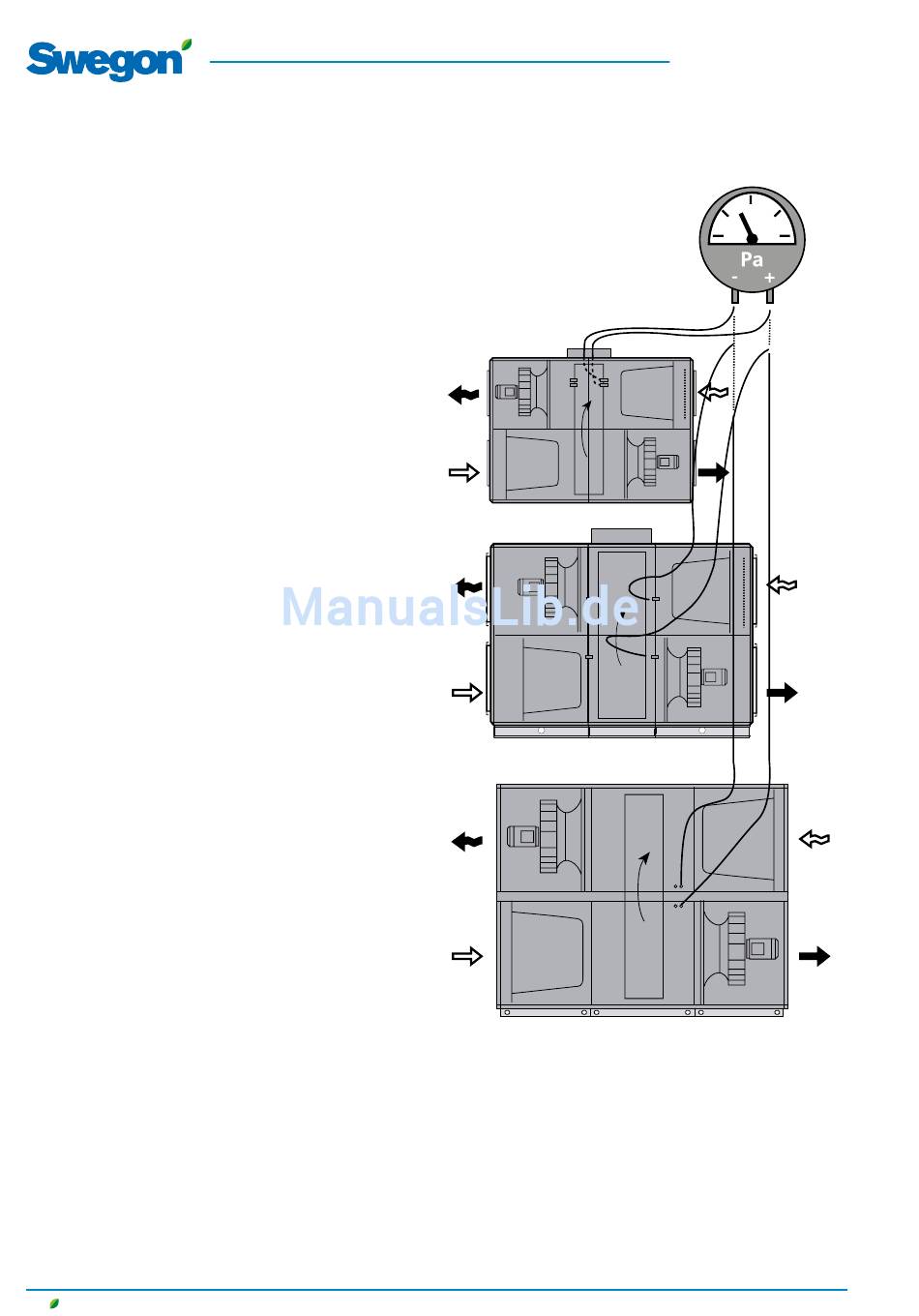

Druckmessnippel in Leckagerichtung
(Gerät in Rechtsausführung)
SILVER C 04-08
- (blau)
+ (weiß)
SILVER C 11-80
SILVER C 100/120
DE.SILVERSKF.171215
ABLUFT
- (blau)
ABLUFT
+ (weiß)
ABLUFT
- (blau)
+ (weiß)
