Swegon REACT V SKNXa 100 Bedienungsanleitung

REACT V SKNXa
Bedienungsanleitung
Symbolerklärung
Symbole an der Maschine
Dieses Produkt erfüllt die geltenden EU-Richtlinien
Symbole in der Bedienungsanleitung
Warnung/Achtung!
Quetschgefahr

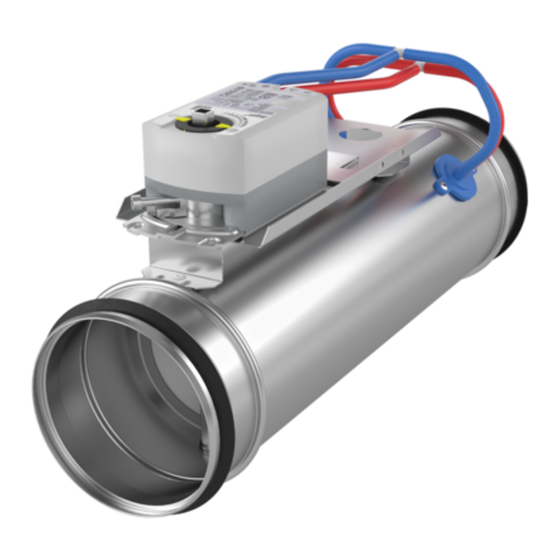

Anwendungsbereich
Das Produkt ist eine für die Komfortlüftung von Innenräumen
vorgesehene variable Volumenstromklappe oder Konstantvolu-
menstromklappe. Das Produkt wird für die Regelung des Zuluft-
oder des Abluftvolumenstroms im Lüftungskanal verwendet.
Das Produkt darf nicht für einen anderen als den vorgesehenen
Verwendungszweck eingesetzt werden.
Allgemeines
Lesen Sie vor der Installation/Verwendung des Produkts
die gesamte Bedienungsanleitung und bewahren Sie
sie für eine spätere Verwendung auf. Änderungen oder
Modifizierungen dürfen an diesem Produkt nicht vor-
genommen werden, es sei denn, sie gehen aus diesem
Dokument hervor.
Verpackungsinhalt
1 x REACT V SKNX
1 x Bedienungsanleitung
Schutzausrüstung
Verwenden Sie beim Umgang mit dem Gerät oder bei
Installations-, Reinigungs- und Wartungs-/Unterhaltsarbeiten
immer für den Zweck geeignete persönliche Schutzaus-
rüstung in Form von Handschuhen, Atemschutz und
Schutzbrillen.
Elektrische Sicherheit
Zugelassene Spannung, siehe „Elektrische Daten".
Fremdkörper dürfen nicht in die Steckverbinder des
Produkts oder Lüftungsöffnungen für die Elektronik
eingefügt werden. Kurzschlussgefahr!
Ein angeschlossener 24-V-Trenntransformator muss IEC 61558-1
erfüllen.
Die Kabel zwischen dem Produkt und der Stromversorgungsquelle
müssen ausreichend dimensioniert sein.
Bei Arbeiten am Produkt, für die das Produkt nicht laufen muss,
ist die Stromversorgung abzuschalten.
Die lokalen/nationalen Vorschriften dazu, wer solcher Art von
Elektroinstallationen ausführen darf, sind stets zu befolgen.
Die Ursprungssprache des Dokuments ist Schwedisch.
Weitere Risiken
Wenn das Produkt mit Strom versorgt wird, öffnet oder
schließt sich die Klappe. Das kann ein gewisses Risiko
mit sich führen, dass durch Drehen des Klappenblatts
Quetschverletzungen z. B. an Fingern auftreten, wenn
sich diese zwischen Klappenblatt und Lüftungskanal
befinden. Der Stellantrieb des Produkts ist mit einer
Freilauftaste ausgerüstet, die eine manuelle Steuerung
des Klappenblattes ermöglicht. Stellen Sie immer sicher,
dass diese eingedrückt ist, bevor in die inneren Teile des
Produkts eingegriffen wird.
Bedienung
• Verwenden Sie stets geeignete Transport- und Hebevor-
richtungen, wenn das Produkt bewegt werden soll, um die
ergonomischen Belastungen zu verringern.
• Mit dem Produkt ist vorsichtig umzugehen.
• Das Produkt darf nicht an den Messschläuchen getragen werden.
Installation
• Feuchte, kalte und aggressive Umgebungen sind zu vermeiden.
• Vermeiden Sie, das Produkt in der Nähe von Wärmequellen
zu montieren.
• Montieren Sie das Produkt gemäß den geltenden Branchen-
vorschriften.
• Montieren Sie das Produkt so, dass es nicht von Unbefugten
erreicht werden kann, z. B. über einer Zwischendecke.
• Montieren Sie das Produkt so, dass Sie für Service/Wartung
leicht an es herankommen können.
• Ergänzen Sie das Kanalsystem um eine Reinigungsklappe in
der Nähe des Produkts, um die Reinigung zu erleichtern.
• Wenn das Produkt oberhalb einer festen Zwischendecke
montiert wird, muss eine Inspektionsklappe vorhanden sein,
damit das Produkt für Inspektionen zugänglich ist.
• Wenn das Produkt so montiert wird, dass auf die Innenseite des
Produkts zugegriffen werden kann, ist das Produkt um einen
geeigneten Schutz zu ergänzen, z. B. einen Lüftungsauslass.
• Wenn das Produkt in kalten Umgebungen montiert wird,
muss das gesamte Produkt von außen gegen Kondensation
isoliert werden.
• Für die Montage wird die Verwendung des Zubehörs FSR empfohlen.
• Das Produkt kann positionsunabhängig montiert werden.
• Es wird empfohlen, das Produkt so zu montieren, dass die
Vorderseite sichtbar ist.
• Vor der Montage muss das Produkt hingelegt werden, damit
es nicht umstürzen kann.
• Überprüfen Sie, dass das Produkt keine sichtbaren Schäden aufweist.
• Überprüfen Sie, dass das Produkt nach der Montage
ordnungsgemäß fest sitzt.
• Verwenden Sie die Ösen des Produkts, um die Kabel mit Kabel-
bindern zu fixieren.
• Überprüfen Sie, dass alle Kabel nach der Montage ordentlich
festsitzen.
• Überprüfen Sie, dass der Stellantrieb/Regler richtig sitzt.
20231218
Art. 1546143
