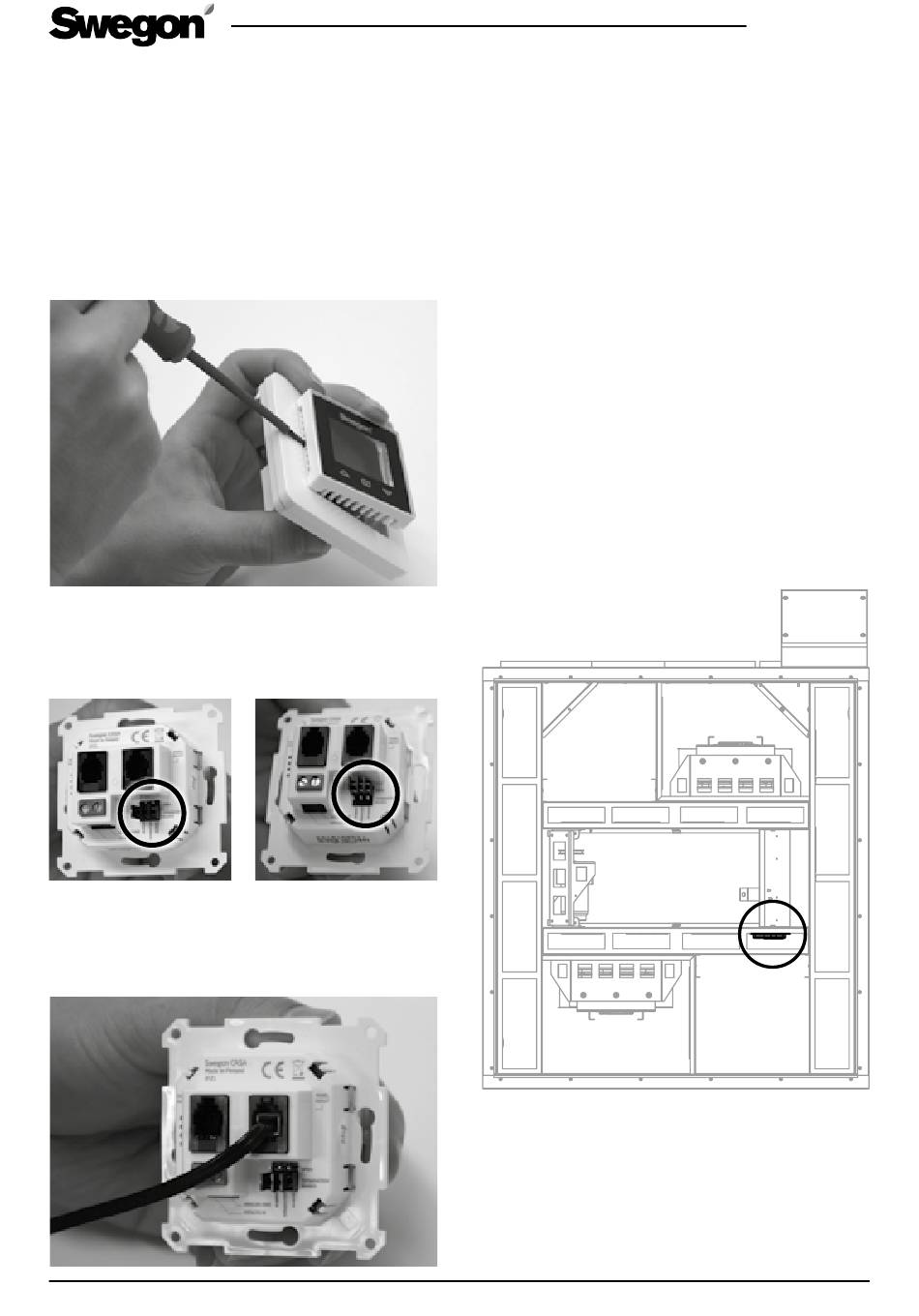

2.4 Installation der Smart-Bedieneinheit
An das Lüftungsgerät können bis zu zwei Smart-
Bedieneinheiten angeschlossen werden. Diese müssen
mit verschiedenen ID-Nummern konfiguriert werden
(Einstellungen/Display/Display Nummer). Eine Smart-
Bedieneinheit kann bis zu 40 m vom Gerät entfernt
montiert werden (bei Verwendung von 2 x 20 m langen
Modularkabeln).
Um die Frontverkleidung von der Smart-Bedieneinheit
zu lösen, wird ein Schraubendreher in die Halteklemmen
zwischen den Öffnungen auf beiden Seiten geführt.
Werden mehrere Bedieneinheiten in Reihe geschaltet,
muss der Busabschluss der mittleren Einheit in die
geöffnete Stellung („Open") gebracht werden. Wird nur
eine Bedieneinheit genutzt, müssen die Steckbrücken
nicht umgesetzt werden.
Busabschluss: Mit
Busabschluss versehen
Das Modularkabel kann mit einem beliebigen Anschluss
an der Bedieneinheit verbunden werden.
8
www.swegon.de
Busabschluss: Geöffnet
Bringen Sie abschließend die Frontverkleidung wieder an
ihren Platz.
2.5 Zubehör
Installationsanleitungen für Zubehör sind im
Lieferumfang der einzelnen Produkte enthalten.
2.5.1 Smart-Fühlerpaket
Das Smart-Fühlerpaket beinhaltet einen Sensor/
Kombisensor
• Feuchtigkeitsfühler (SRH)
• Feuchtigkeits- und Kohlendioxidfühler (SRHCO2)
• Feuchtigkeits- und VOC-Fühler (SRHVOC).
Das Gerät ist mit einem Anschlusskabel für das
Fühlerpaket versehen. Das Fühlerpaket ist mit den
mitgelieferten Schrauben zu installieren.
Die Position des Fühlerpakets im Lüftungsgerät wird in
der Abbildung unten gezeigt.
Alle Fühlerkombinationen der Fühlereinheit
besitzen dasselbe Gehäuse. Wenn im Lüftungsgerät
ein Fühlerpaket vorinstalliert ist, können Sie
dieses austauschen. Siehe Abschnitt Funktionen
und Verwendung für Informationen zu den
Fühlerfunktionen.
R9/R15.181218
Änderungen vorbehalten.
