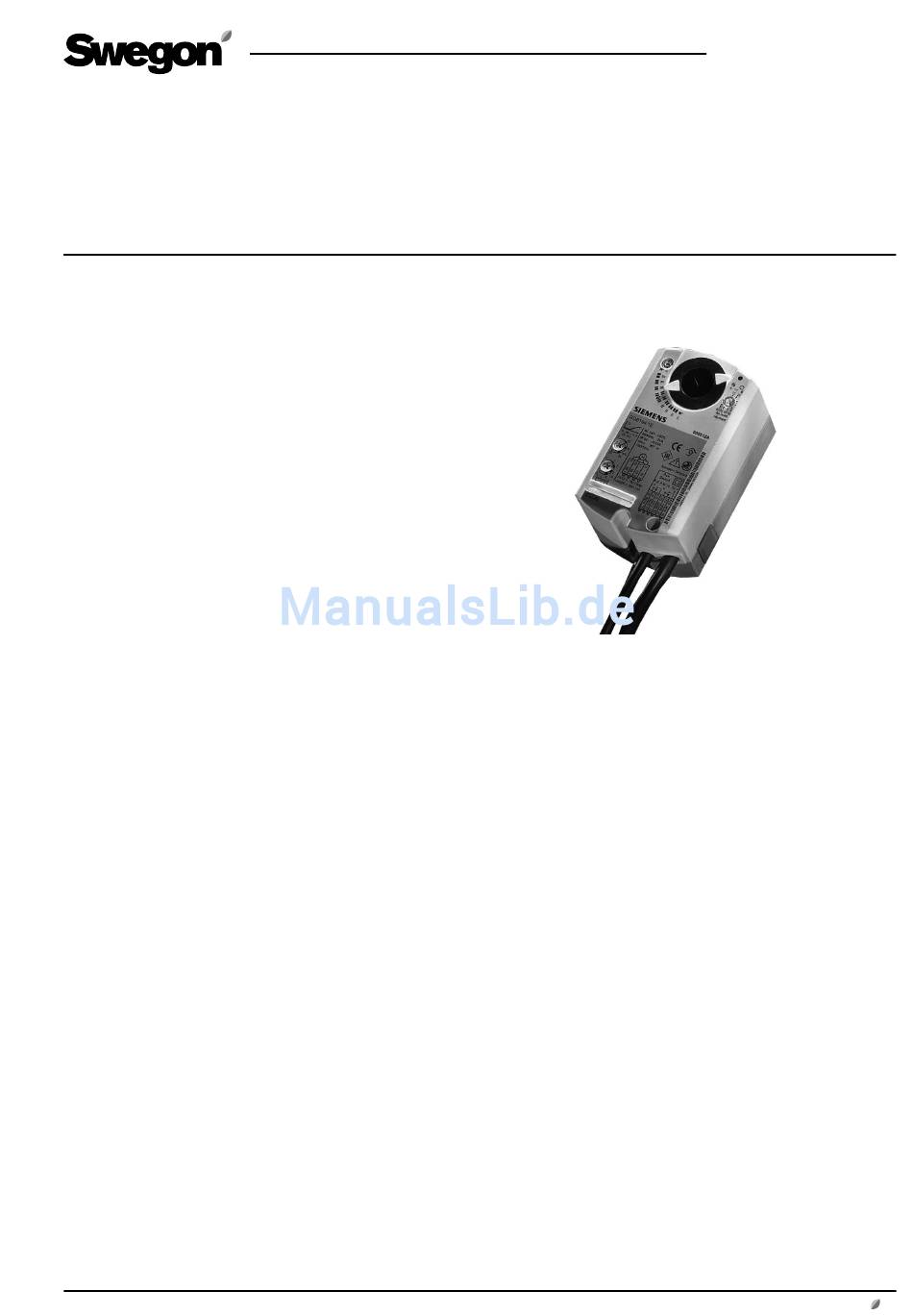

Anleitung Klappenstellantrieb, Plattenwärmetauscher
SILVER C PX
1. Allgemeines
Modulierende Klappenstellantriebe werden verwendet,
um in SILVER C PX Klappen für Plattenwärmetauscher mit
einem 0–10-V-Steuersignal stufenlos zu öffnen und zu
schließen.
2. Technische Daten
Klappenstellantrieb GDB161.1E
Drehmoment
Laufzeit 90°
Frequenz
Spannung
Stromverbrauch
im Betrieb
stillstehend
Temperatur, Betrieb
Temperatur, Lagerung
Luftfeuchtigkeit, Umgeb. < 95% rF
Vorgezogenes Kabel
Gehäuseschutzart
Konformität, CE
Änderungen vorbehalten.
5 Nm
150 Sekunden
50/60 Hz
24 V AC
3 VA
1 W
-32 bis +55 °C
-32 bis +70 °C
0,75 mm
, 2,5 m lang
2
IP 54
2004/108/EEC
IEC/EN 61000-6-3
IEC/EN 61000-6-2
DE.EXCHSILVPX.180807
www.swegon.com
1
