2.5.2 Standardgerät SILVER C PX mit Plattenwärmetauscher

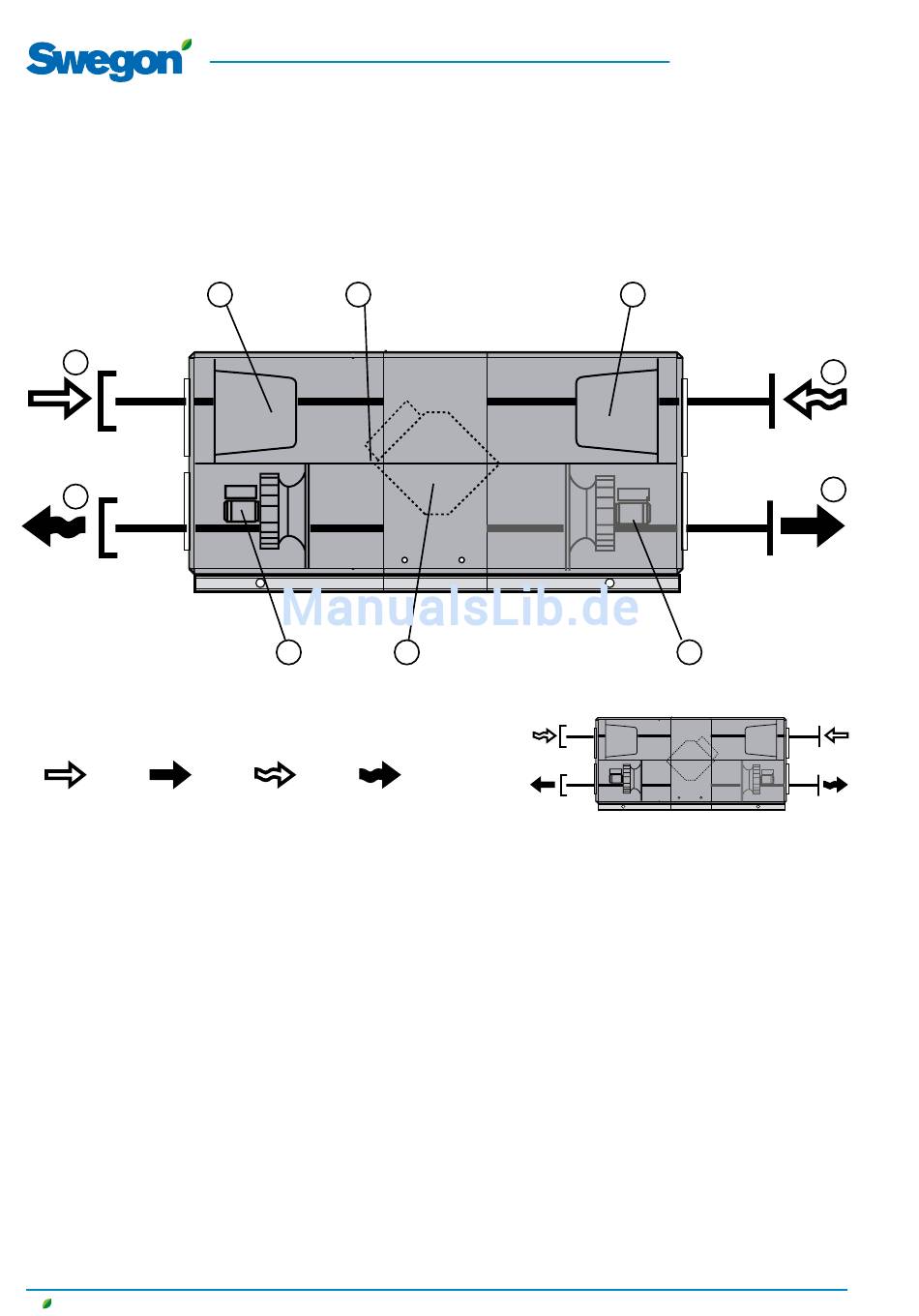

Nachstehend werden verschiedene Bauteile anhand einer vereinfachten und schematischen Beschreibung einzeln darge-
stellt.
2
1
Rechtsausführung
Außenluft Zuluft
Das Gerät wird in Rechts- oder Linksausführung gem.
Abb. 2a und 2b geliefert. Bei Linksausführung (Abb. 2b)
wechseln die mit * gekennzeichneten Teile Funktion und
Bezeichnung (d. h. die Teile werden entsprechend der
Funktion – Zuluft oder Abluft – bezeichnet).
Position und Bezeichnung der Teile
1 FORTLUFT* (Bei Linksausführung Zuluft)
2 AUSSENLUFT* (Bei Linksausführung Abluft)
3 Zuluftfilter*
4 Stellantrieb, Absperr- und Bypassklappe
5 Abluftfilter*
6 ABLUFT* (Bei Linksausführung Außenluft)
7 ZULUFT* (Bei Linksausführung Fortluft)
8 Zuluftventilator* mit Motor und Motorsteuerung
9 Plattenwärmetauscher mit Bypass- und Absperrklappe
10 Abluftventilator* mit Motor und Motorsteuerung
6 www.swegon.com
3 4
Abb. 2a
10
Abluft Fortluft
9
Abb. 2b
DE.SILVERSKF.171215
5
8
Linksausführung
Änderungen vorbehalten.
