Baureihe AHD · Seite 14

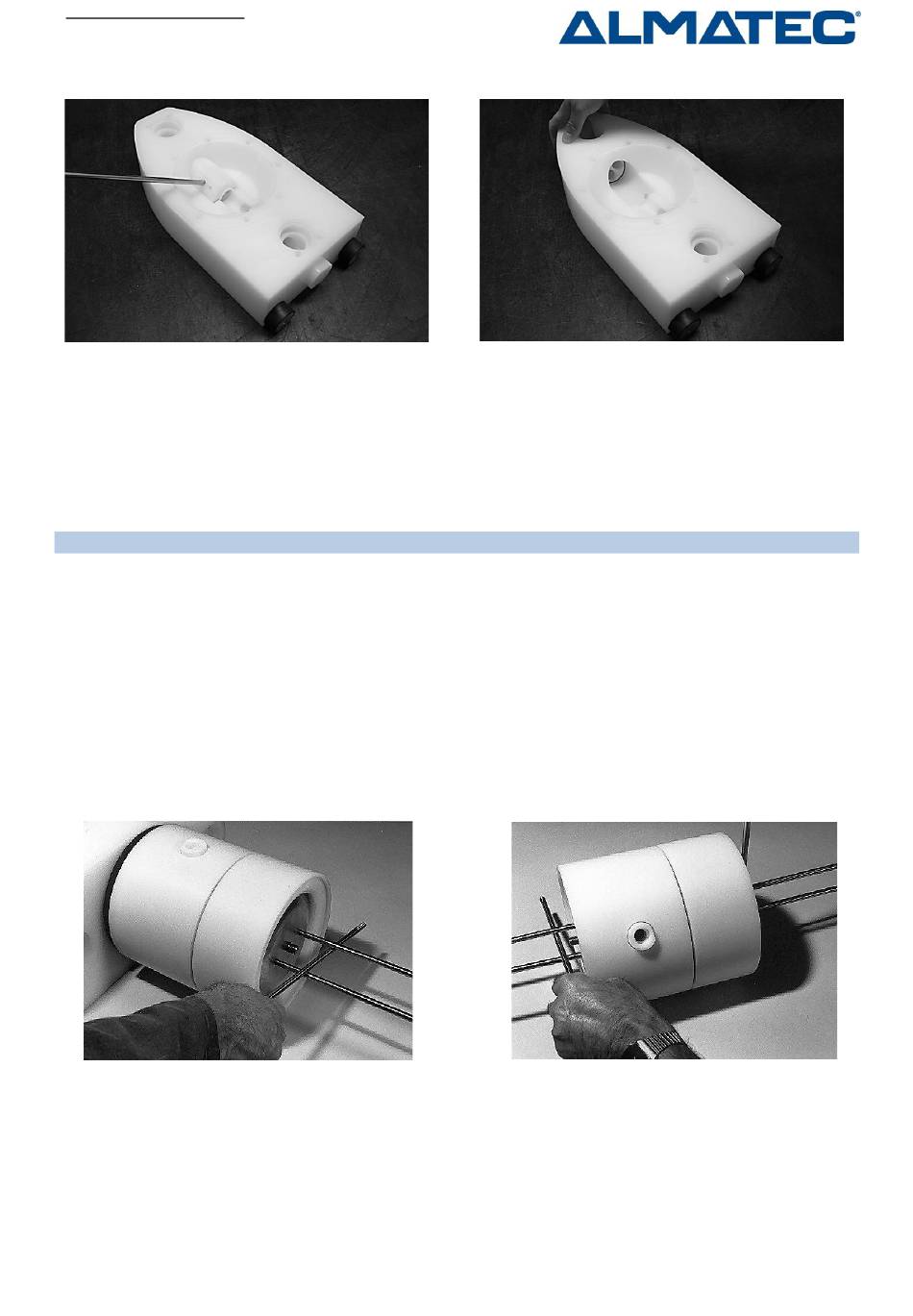

Abbildung 3
Abbildung 4
Verschlussschraube [10] aus Pumpengehäuse [1] herausschrauben. Mit einem passenden Rundstab (geeignet
wäre z.B. auch die Kolbenstangenhülse lang [39]) von außen durch die Bohrung der Verschlussschraube [10]
das Saugventil [5] nach innen herausdrücken. Diese und die dann frei liegende Saugventilkugel [18] sowie den
Ventilsitz [6] entnehmen. O-Ring, Ventile [40] abziehen.
4.3. Membranen
Ist man dieser Anleitung bis hierhin genau gefolgt, so hat man nun die linke Gehäusewange [1] verbunden mit
Steuerblock [19] und Stufengehäuse [15] vor sich, wobei die Zuganker [13] nach links teilweise herausgezogen
sind.
Zur Demontage der Membranen [17] hinter die rechte Membrane [17] fassen und diese von der Kolbenstange
[32] abdrehen. Anschließend die Membranscheibe [41] entnehmen. Zwei passende, längere Schrauben 10 mm
tief in die Gewindebohrungen der nun sichtbaren Stützscheibe [31] drehen und einen Rundstab dazwischen
ansetzen, um die Stützscheibe zu lösen (noch nicht abdrehen) (Abb. 5). Die restlichen Zuganker [13] aus der
Gehäusewange [1] entfernen und Spannscheibe [2] und die linke Gehäusewange [1] abnehmen (Ausbau der
Saug- und Druckventile wie vorher beschrieben). Die linke Membrane [17] ebenfalls abdrehen.
Abbildung 5
Abbildung 6
Auf beiden Seiten ist jetzt eine Stützscheibe [31] zu erkennen. Deren Demontage ist wie folgt vorzunehmen:
Auf der linken Seite ebenfalls zwei passende, längere Schrauben 10 mm tief in die Gewindebohrungen der
Stützscheibe [31] eindrehen. Auf beiden Seiten einen Rundstab zwischen den eingedrehten Schrauben
ansetzen, um so auf der rechten Seite die Stützscheibe [31] abzudrehen bzw. auf der linken Seite
gegenzuhalten (Abb. 6). Anschließend die Kolbenstange [32] auf der rechten Seite eindrücken und die
Stützscheibe [31] auf der linken Seite ebenfalls abschrauben. Die Kolbenstange [32] herausdrehen, so dass der
