USV: Compact RM 750 / 2200 / 3000
5.2
Anschluss der USV-Einrichtung
5.2.1
Eingangs- und Ausgangsanschluss der USV
Die COMPACT RM-Serie wird üblicher
Weise eingangsseitig mit dem mitgelie-
ferten Kaltgerätekabel an das Versor-
gungsnetz angeschlossen. Somit kön-
nen Sie die USV mit der traditionelle
Wandsteckdose (Schuko) verbinden.
Sofern Sie die USV mit der Netzversorgung verbunden haben, startet diese au-
tomatisch in den STANDBY oder Ladebetrieb. Es erfolgt die entsprechende An-
zeige im Display. Der Lüfter startet kurzzeitig, der USV-Ausgang ist nicht aktiv.
Stellen Sie in jedem Falle sicher, dass die Wandsteckdose ordnungsgemäß ab-
gesichert ist und die Schutzleiterverbindung vorliegt.
Im nächsten Schritt können Sie den/die Verbraucher wiederum über das mitge-
lieferte Kaltgerätekabel (C13/C14 bzw. C19/C20) mit der USV verbinden.
Sollte ein Festanschluss der USV erfolgen, beachten Sie bitte das nachfolgende
Anschlussschema und die Anschlussdaten der Tabelle.

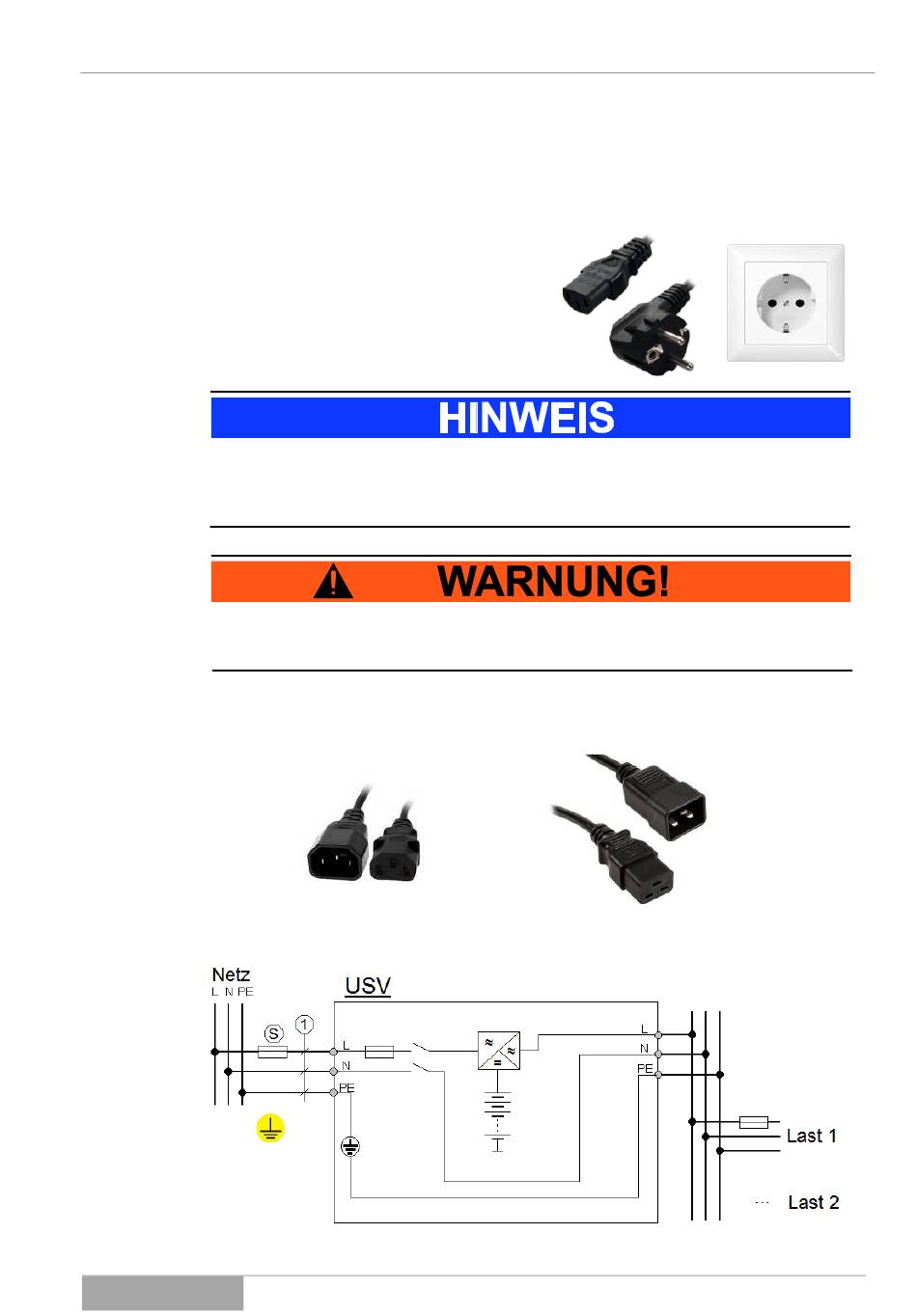

Abb. 5-2 Festanschlussschema der USV an das Netz und die Verbraucher.
Compact RM Serie
Installation und Anschluss
28
