"VI"- USV 800-3000 VA
5.1

Anschluss der USV-Einrichtung

5.1.1

Eingangs- und Ausgangsanschluss der USV

Die MTX-Serie wird üblicher Weise ein-
gangsseitig mit dem mitgelieferten Kalt-
gerätekabel an das Versorgungsnetz
angeschlossen. Somit können Sie die
USV mit der traditionelle Wandsteckdose
(Schuko) verbinden.
Sofern Sie die USV mit der Netzversorgung verbunden haben, startet diese au-
tomatisch in den STANDBY oder Ladebetrieb. Es erfolgt die entsprechende An-
zeige im Display. Der Lüfter startet kurzzeitig, der USV-Ausgang ist nicht aktiv.
Stellen Sie in jedem Falle sicher, dass die Wandsteckdose ordnungsgemäß ab-
gesichert ist und die Schutzleiterverbindung vorliegt.
Im nächsten Schritt können Sie den/die Verbraucher wiederum über das mitge-
lieferte Kaltgerätekabel (C13/C14 bzw. C19/C20) mit der USV verbinden.
Sollte ein Festanschluss der USV erfolgen, beachten Sie bitte das nachfolgende
Anschlussschema und die Anschlussdaten der Tabelle.

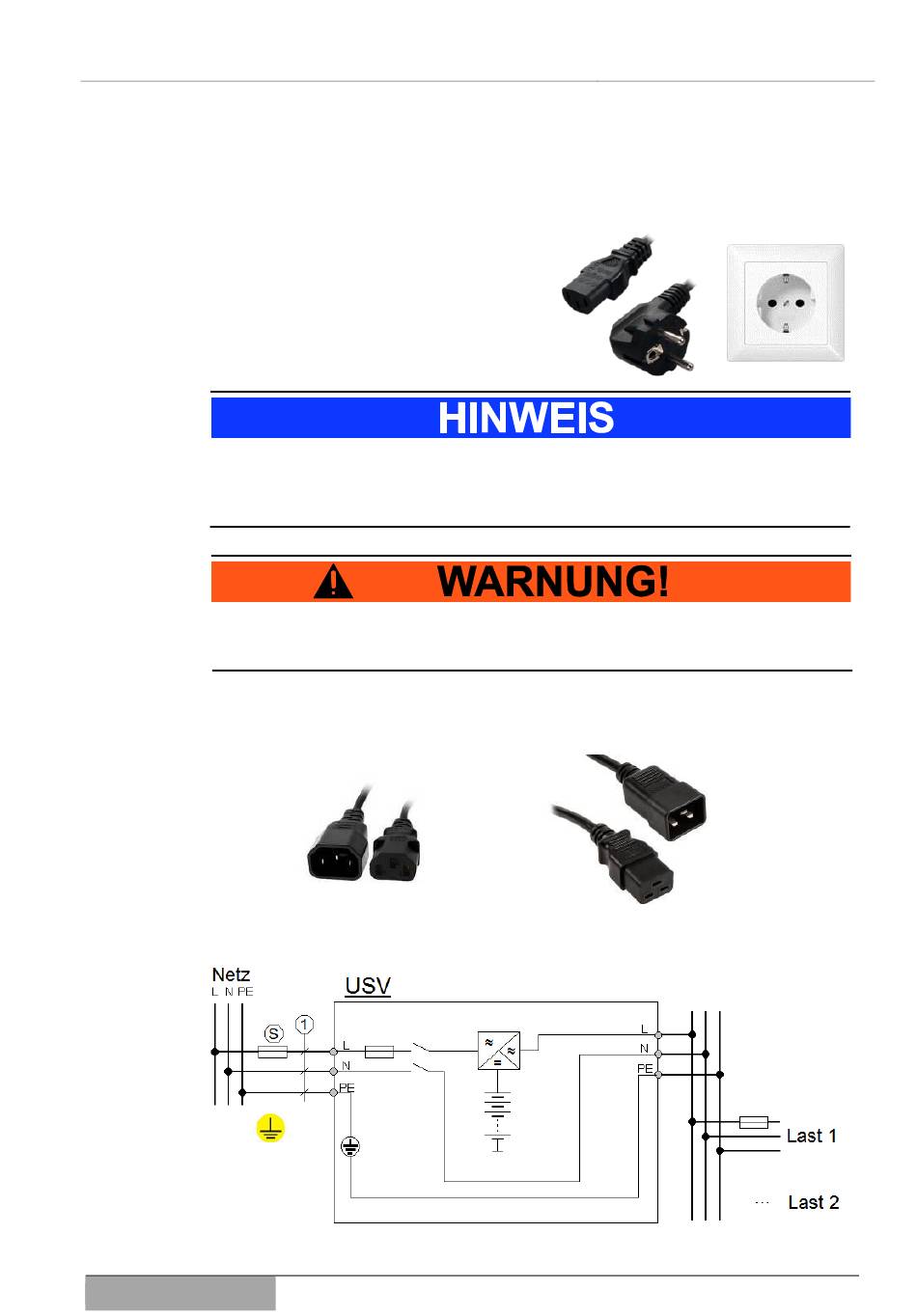

Abb. 5-2 Festanschlussschema der USV an das Netz und die Verbraucher.
MTX - Serie
Installation und Anschluss
26
