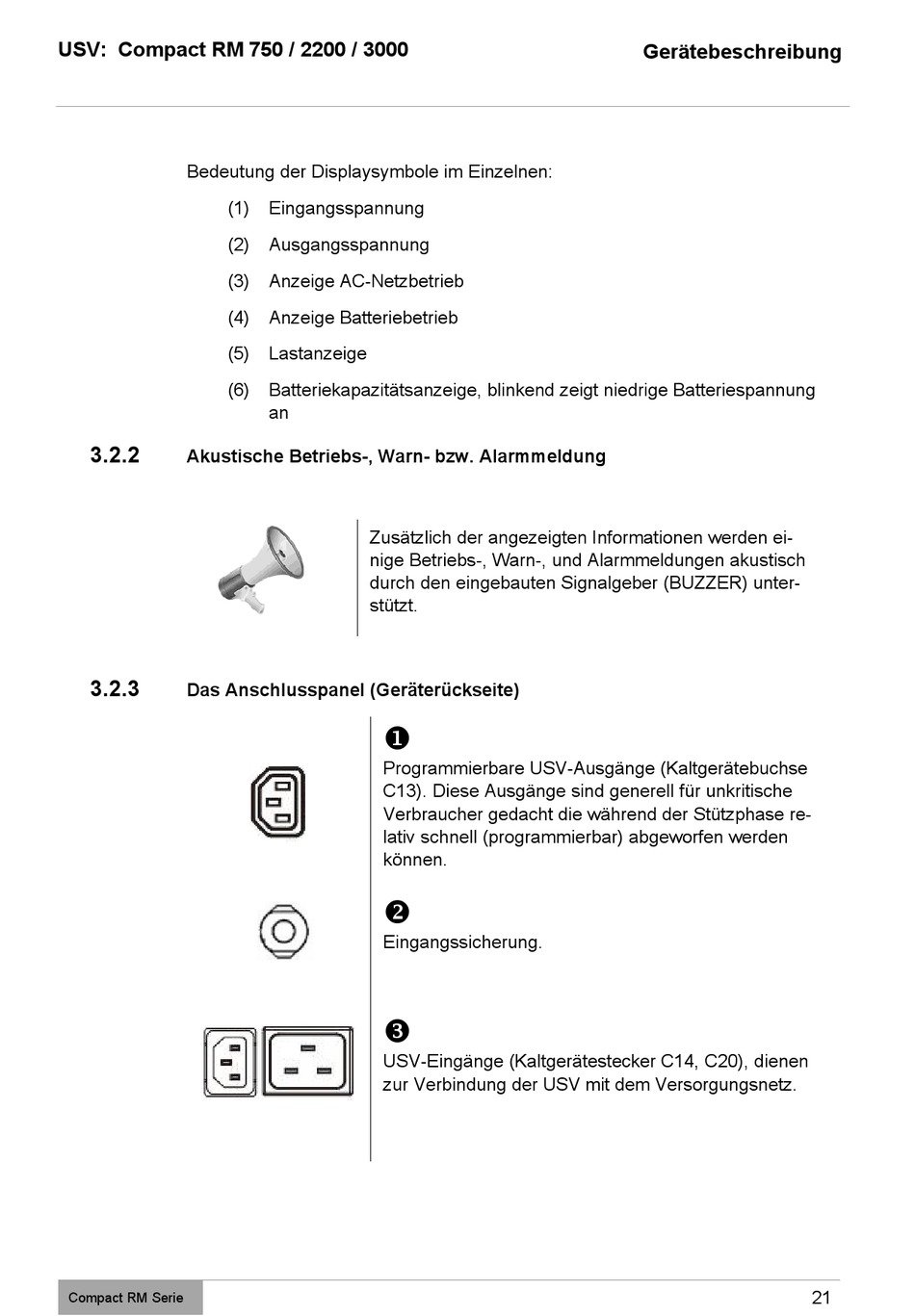

USV: Compact RM 750 / 2200 / 3000
Bedeutung der Displaysymbole im Einzelnen:
(1) Eingangsspannung
(2) Ausgangsspannung
(3) Anzeige AC-Netzbetrieb
(4) Anzeige Batteriebetrieb
(5) Lastanzeige
(6) Batteriekapazitätsanzeige, blinkend zeigt niedrige Batteriespannung
3.2.2
Akustische Betriebs-, Warn- bzw. Alarmmeldung
3.2.3
Das Anschlusspanel (Geräterückseite)
Compact RM Serie
an
Zusätzlich der angezeigten Informationen werden ei-
nige Betriebs-, Warn-, und Alarmmeldungen akustisch
durch den eingebauten Signalgeber (BUZZER) unter-
stützt.
Programmierbare USV-Ausgänge (Kaltgerätebuchse
C13). Diese Ausgänge sind generell für unkritische
Verbraucher gedacht die während der Stützphase re-
lativ schnell (programmierbar) abgeworfen werden
können.
Eingangssicherung.
USV-Eingänge (Kaltgerätestecker C14, C20), dienen
zur Verbindung der USV mit dem Versorgungsnetz.
Gerätebeschreibung
21
