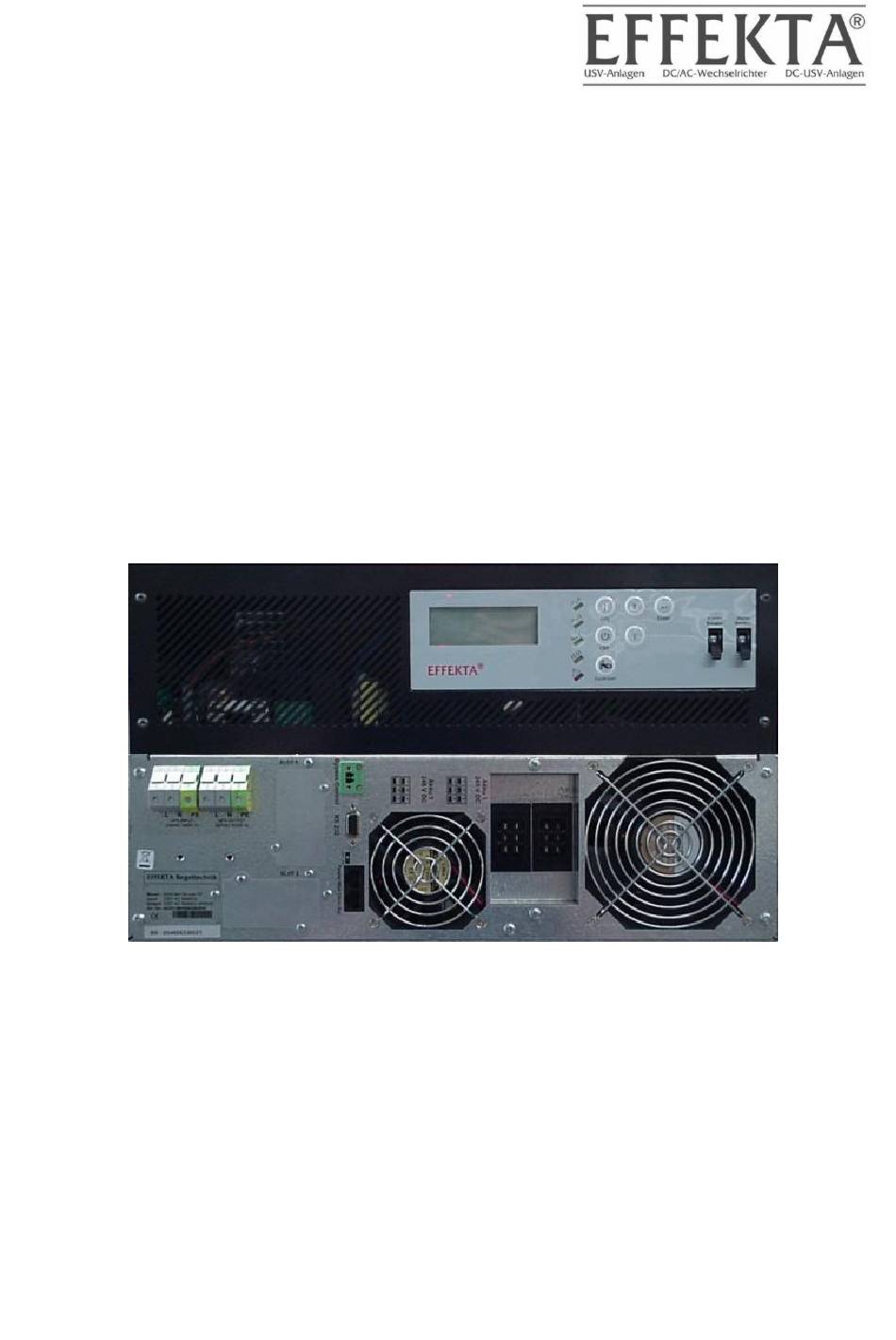

- Seite 1 Unterbrechungsfreie Stromversorgung RMH 6000 Handbuch Artikelnummer: ACX11MHR6K000000 Oktober 2007...
-
Seite 2: Inhaltsverzeichnis
USV RMH6000 Handbuch Inhalt Angabe Garantiebedingungen Haftpflichtbeschränkung Sicherheit Allgemeine Sicherheitshinweise Transport und Lagerung Aufstellung Anschluss Betrieb Gebrauch von Akkumulatoren Wartung, Service und Störungen Einleitung Systembeschreibung RMH6000 – Gerätebeschreibung Anzeige- und Bedienelemente an der Front 6.1.1 Bedienelemente an der USV 6.1.2 Symbole an der LCD-Anzeige Geräteelemente an der Rückwand Lagerung und Auspacken... - Seite 3 USV RMH6000 Handbuch Inbetriebnahme im Batteriemodus (Kaltstart) Überprüfung der von der USV ermittelten Messwerte und Zahlen USV Vorgabedaten und spezielle Funktionsausführung USV Vorgabeeinstellungen und ihre Möglichkeiten USV ist aus unbekannten Gründen ausgeschaltet - Fehlersuche Abschaltung Wartungs-Bypassmodus Fehlerbeseitigung 10.1 Fehlersuche 10.2 Fehlercodes Software Wartung und Service...
-
Seite 4: Angabe
Entsorgung unterliegen. Werfen Sie diese Komponenten niemals in den Haushaltsmüll. Copyright © 2005 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Das Copyright liegt bei der Firma EFFEKTA Regeltechnik GmbH Warenzeichen: Alle verwendeten Warenzeichen sind Eigentum Ihrer jeweiligen Besitzer. ® EFFEKTA ist ein eingetragenes Warenzeichen der EFFEKTA Regeltechnik GmbH Technische und optische Änderungen sowie Druckfehler vorbehalten... -
Seite 5: Garantiebedingungen
USV RMH6000 Handbuch 2 Garantiebedingungen Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden. Sie wird für die Inanspruchnahme von Garantieleistungen benötigt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Garantiezeit Anspruch auf Garantieleistungen. Der Kaufbeleg sowie diese Erklärung sollten bei der Weitergabe in seinen Besitz übergehen. -
Seite 6: Haftpflichtbeschränkung
USV RMH6000 Handbuch Die EFFEKTA GmbH gibt weder explizite noch implizite Garantien in Bezug auf dieses Gerät und seine Qualität, Leistung, Verkäuflichkeit, oder Eignung für einen bestimmten Zweck. In einigen Ländern ist der Ausschluss impliziter Garantien gesetzlich nicht zulässig. In diesem Falle ist die Gültigkeit aller ausdrücklichen und impliziten Garantien auf die Garantieperiode beschränkt. -
Seite 7: Sicherheit
USV RMH6000 Handbuch 3 Sicherheit 3.1 Allgemeine Sicherheitshinweise Lesen und beachten Sie das Benutzerhandbuch und die in diesem Kapitel aufgeführten Sicherheitshinweise aufmerksam, bevor Sie weitere Schritte (Transport, Lagerung, Anschluss, Inbetriebnahme, usw.) durchführen. Da die USV- Anlagen mit Netzspannung arbeiten und entsprechende Energiespeicher (Akkumulatoren mit großer Kapazität) entweder geräteintern oder extern umfassen, sind die Hinweise in diesem Kapitel für alle Anwender und das gesamte Personal von Bedeutung. - Seite 8 USV RMH6000 Handbuch Installieren Sie die USV nicht in der Nähe von Gegenständen, die übermäßige Wärme abgeben und nicht in extrem nassen Bereichen. Vermieden Sie direkte Sonneneinstrahlung. Die Akkubank entlädt sich normalerweise, wenn das System längere Zeit nicht benutzt wird. Sie sollte bei Nichtgebrauch der Anlage alle 2-3 Monate aufgeladen werden.
-
Seite 9: Transport Und Lagerung
USV RMH6000 Handbuch 3.2 Transport und Lagerung Die USV darf nur mit der Originalverpackung an den Bestimmungsort transportiert werden. Gleiches gilt bei Umzügen oder Rücksendungen. Das Gerät darf nicht kopfüber transportiert oder gelagert werden. Sichern Sie die Transportlage während des Transports und beachten Sie dabei den Schwerpunkt des Gerätes. -
Seite 10: Betrieb
USV RMH6000 Handbuch Zum Anschluss der Verbraucher an die USV nur VDE- geprüfte und CE- gekennzeichnete Stromkabel verwenden. Bei Festanschluss der Verbraucher ist ein entsprechendes Kabel zu verwenden. Die Absicherung der Verbraucher muss immer direkt vor einem Verbraucher geschehen, niemals zentral vor der USV. Betreiben Sie keine Haushalts- und Handwerkergeräte wie z.B. -
Seite 11: Gebrauch Von Akkumulatoren
USV RMH6000 Handbuch 3.6 Gebrauch von Akkumulatoren Achtung – Gefahr von Stromschlägen und Verbrennungen. Akkumulatoren können Stromschläge verursachen und enthalten hohe Kurzschlussströme, die ebenfalls Verbrennungen verursachen können. Unbefugte Personen sind von Akkumulatoren fern zu halten. Akkumulatoren nicht mit Wärmequellen in Verbindung bringen, bzw. nicht ins Feuer werfen. -
Seite 12: Einleitung
USV RMH6000 Handbuch 4 Einleitung Dieses Handbuch soll grundlegende Informationen über einphasige USV Online- Anlagen vermitteln, nämlich über das Funktionsprinzip, die Anwendung der verschiedenen Funktionen und darüber, was bei Betriebsstörungen zu tun ist. Weiterhin enthält dieses Handbuch Hinweise zum Transport und zur Lagerung sowie zur Handhabung und Installation der USV- Anlagen. -
Seite 13: Systembeschreibung
USV RMH6000 Handbuch 5 Systembeschreibung Die USV arbeitet im Dauerbetrieb nach dem Doppelwandlerprinzip. Sie sorgt für die Aufbereitung des Netzstroms und liefert eine unterbrechungs- und störungsfreie, einphasige Spannung für die betriebskritischen Verbraucher. Neben der Versorgung des Verbrauchers hält das Gerät auch die internen Akkumulatoren in geladenem Zustand. - Seite 14 USV RMH6000 Handbuch eingangsseitige „Power Faktor“ Korrektur (>0,95); hoher Wirkungsgrad des Wechselrichters (Inverters) >90% DC / AC; leistungsfähige Kommunikationsschnittstelle (RS232- Interface); externe Akkumulatorenbank, dadurch leichter Tausch des Energiespeichers möglich; Seite 14 von 57 Serie RMH...
-
Seite 15: Rmh6000 - Gerätebeschreibung
USV RMH6000 Handbuch 6 RMH6000 – Gerätebeschreibung In diesem Kapitel werden Sie mit den entsprechenden Geräteelementen konfrontiert, erhalten die Instruktionen zur Bedienung sowie alle Angaben zu den Geräteanschlüssen. 6.1 Anzeige- und Bedienelemente an der Front Auf der Gerätefront sind alle, für den Normalbetrieb notwendigen Bedien- und Anzeigeelemente positioniert. -
Seite 16: Symbole An Der Lcd-Anzeige
USV RMH6000 Handbuch Zur vorigen Seite gehen oder die Einstellung der USV ändern. Änderung der USV Einstellung erneut bestätigen. Zur nächsten Seite gehen USV AUS- Schalter. Spezielle Funktionen anmelden/abmelden. USV arbeitet im ECO Modus (wirtschaftlich, line interaktiv). USV Störung Sicherungsautomat Hauptversorgung Sicherungsautomat Bypassversorgung 6.1.2 Symbole an der LCD-Anzeige Symbol... - Seite 17 USV RMH6000 Handbuch Bypass umschalten, Bypass fehlerhaft im ECO Modus. Netzversorgung außerhalb der Toleranz USV Abschaltung LINE USV fehlerhaft und gesperrt USV Ablaufdiagramm. 4-stellige Maßanzeige. Zeiger auf das gemessene Element. USV EIN- Schalter oder Abschaltung des Alarms USV AUS- Schalter Vorherige Seite oder Einstellungsänderung.
- Seite 18 USV RMH6000 Handbuch USV im Redundanzmodus. USV im ECO-Modus. LED USV Störung Er01 Fehlercodes Seite 18 von 57 Serie RMH...
-
Seite 19: Geräteelemente An Der Rückwand
USV RMH6000 Handbuch 6.2 Geräteelemente an der Rückwand Abb. 3: Rückwand- Ansicht Gefahr ! Alle an der Rückwand befindlichen Anschlüsse (Ausnahmen: RS232-Interface, SNMP Adapter) sind im angeschlossenen Zustand auf Netzpotential. Auch im abgekoppelten Zustand können durch geräteintern geladene Kapazitäten gefährlich hohe Spannungen an den Anschlüssen anliegen. RS232 Port Kundenoptionen Steckplatz 1 Kundenoptionen Steckplatz 2... -
Seite 20: Lagerung Und Auspacken
USV RMH6000 Handbuch 7 Lagerung und Auspacken 7.1 Lagerung der USV Wenn das Gerät nicht sofort installiert wird, sollte man folgendes beachten: Das Gerät und Zubehör immer in der Originalverpackung belassen und einlagern. Empfohlene Umgebungstemperaturen für die Lagerung sind: +5°C...+30°C. Das Gerät und die Verpackung sind vor Feuchtigkeit zu schützen. - Seite 21 USV RMH6000 Handbuch Informieren Sie umgehend das Transportunternehmen. Seite 21 von 57 Serie RMH...
-
Seite 22: Installation Und Anschluss Der Usv
USV RMH6000 Handbuch 8 Installation und Anschluss der USV Alle in den technischen Daten aufgeführten Anforderungen an die Umgebungs- und Betriebsbedingungen sind einzuhalten, um die einwandfreie Funktions- weise der USV zu gewährleisten. 8.1 Auswahl der Einbaulage Wählen Sie unbedingt ein geeignetes Umfeld für die Installation des Gerätes, um so die Möglichkeit einer Beschädigung der USV zu senken und die Lebensdauer zu verlängern. -
Seite 23: Anschluss Der Usv
USV RMH6000 Handbuch Abb. 5: Frontansicht, Illustriert die Anordnung der USV, der Akkubank und des Bypassschalters (optional). 7. Stellen Sie die USV nicht im Freien auf. 8.2 Anschluss der USV Beim Anschluss der Anlage sind das Anschlussschema (Abb. 6) sowie die nachfolgenden Informationen zu beachten: Abb. -
Seite 24: Kommunikationsanschluss Der Usv
USV RMH6000 Handbuch Warnung Das USV Gerät enthält Komponenten mit hoher Spannung und Stromstärke. Eine unsachgemäße Handhabung kann daher zu Elektrounfällen mit u. U. tödlichem Ausgang bzw. Sachschäden führen. Der Schutzleiter ist unbedingt anzuschließen! Ist dies nicht der Fall, sind auch die Verbraucher nicht geerdet. -
Seite 25: Schnittstelle Rs232
USV RMH6000 Handbuch 8.3.1 Schnittstelle RS232 Nachfolgende Tabelle zeigt die RS232 Schnittstelleneinstellungen an: Baud-Rate 2400 bps Abb. 7: RS232 Schnittstellen- Datenlänge 8 Bits einstellungen Stoppbit 1 Bit Parität Keine Verwenden Sie zum Anschluss nur das im Kapitel „Zubehör“ aufgeführte Kabel. Pin: Belegung: Abb. -
Seite 26: Rse(2. Rs-232 ) Karte
USV RMH6000 Handbuch 8.3.2.1 RSE(2. RS-232 ) Karte Abb. 9: RSE(2. RS-232 ) Karte CN1 für RS232, DB9 und CN3 für EPO. Bezüglich des Kommunikationsprotokoll beziehen Sie sich auf Kapitel 8.3.1 Einbaulage: Steckplatz 1 oder 2. Angepasstes Flachkabel: Kabel A oder Kabel B Für den Einbau beziehen Sie sich auf Kapitel 8.3.3 8.3.2.2 RSE(RS-485 ) Karte Abb. -
Seite 27: Use(Usb) Karte
USV RMH6000 Handbuch Masse 2) A/Data+ 3) B/Data- 1) AC+ 2) AC- Einbaulage: Steckplatz 1 oder 2. Angepasstes Flachkabel: Kabel A oder Kabel B Für den Einbau beziehen Sie sich auf Kapitel 8.3.3 8.3.2.3 USE(USB) Karte Abb. 11: USE(USB) Karte CN1 für USB und CN3 für EPO. -
Seite 28: Dce- Karte (Relaisschnittstelle)
USV RMH6000 Handbuch Abb. 12: 1) VCC (+5V) Pinbelegungen 2) D- der USE Karte 3) D+ 4) Masse 8.3.2.4 DCE- Karte (Relaisschnittstelle) Abb. 13: DCE- Karte (Relaisschnitt- stelle) Die Pinbelegungen der 10-Pin-Klemme: Pin: Beschreibung; Abb. 14: Pinbelegung der USV im Bypassmodus Kontakt- Versorgung normal schnittstelle... -
Seite 29: Snmp Karten
USV RMH6000 Handbuch Einbaulage: Steckplatz 1 oder 2 Angepasstes Flachkabel: Kabel A oder Kabel B Für den Einbau beziehen Sie sich auf Kapitel 8.3.3 8.3.2.5 SNMP Karten SNMP/WEB Karte Abb. 15: SNMP/WEB Karte Beziehen Sie sich bezüglich des Einbaus auf die der Karte beigefügten Betriebsanleitung. - Seite 30 USV RMH6000 Handbuch Net Agent II Interne Karte Abb. 16: Net Agent II Interne Karte Beziehen Sie sich bezüglich des Einbaus auf die der Karte beigefügten Betriebsanleitung. Einbaulage: Steckplatz 2. Angepasstes Flachkabel: Kabel C. Für den Einbau beziehen Sie sich auf Kapitel 8.3.3 Seite 30 von 57 Serie RMH...
-
Seite 31: Einbau Optionaler Schnittstellenkarten
USV RMH6000 Handbuch 8.3.3 Einbau optionaler Schnittstellenkarten Achten Sie darauf, dass das eingebaute Flachbandkabel dasselbe ist, wie das nachfolgend angegebene. Abb. 17: Flachbandkabel für opt. Schnitt- stellenkarten Bitte gehen Sie bei der Installation der Hardware wie nachfolgend vor. Nehmen Sie die Abdeckung von Steckplatz 1 ab. Schieben Sie die ausgewählte Schnittstellenkarte in den Steckplatz. -
Seite 32: Anschlussreihenfolge
USV RMH6000 Handbuch Abb. 18: Verbindung von USV, der Akku- bank und des Bypassschalters (optional). 8.5 Anschlussreihenfolge Verbinden Sie die USV mit dem Versorgungsnetz, wobei die Netze und die USV während des Vorgangs sicher abgeschaltet sein müssen. Verbinden Sie den/die Verbraucher mit der USV. Achten Sie darauf, dass alle Verbraucher ausgeschaltet sind. -
Seite 33: Bedienung Der Usv-Anlage
USV RMH6000 Handbuch 9 Bedienung der USV- Anlage Der Gerätebetrieb dieser Anlage ist durch verschiedene Betriebsarten und Meldungen gekennzeichnet. 9.1 Inbetriebnahme im Normalmodus 1. Bevor Sie die Installation beginnen, vergewissern Sie sich, dass die Erdung korrekt durchgeführt ist. 2. Achten Sie darauf, dass der Sicherungsautomat der Hauptversorgung der USV und der Sicherungsautomat der Bypassversorgung abgeschaltet sind (0-Stellung). - Seite 34 USV RMH6000 Handbuch dass die vorläufige Inbetriebnahme der USV erfolgreich ist und die Ladung der Akkubank einsetzt. 7. Drücken Sie den Ein-Schalter der USV für die Dauer von ca. 3 Sekunden, dann ertönt der Summer zweimal und die LCD-Anzeige wechselt von Grafik B zu Grafik C. 8.
-
Seite 35: Inbetriebnahme Im Batteriemodus (Kaltstart)
USV RMH6000 Handbuch * Zeigt „220 V Wechselstrom“ im Versorgungseingang an. 9. Bei einer Fehlfunktion im Selbsttest zeigt die LCD-Anzeige Grafik D bis E2 an, dann wird ein Fehlercode oder Fehlerstatus im Display ange- zeigt. 10. Der Inbetriebnahmevorgang der USV ist nun abgeschlossen. Verge- wissern Sie sich, dass die USV mindestens 8 Stunden zur voll- ständigen Aufladung der Akkumulatoren an der Stromversorgung angeschlossen ist. -
Seite 36: Überprüfung Der Von Der Usv Ermittelten Messwerte Und Zahlen
USV RMH6000 Handbuch * Zeigt an, dass der Versorgungseingang „0“ ist und die Versorgung fehlerhaft. 9.3 Überprüfung der von der USV ermittelten Messwerte und Zahlen Wenn Sie die von der USV ermittelten Messwerte und Zahlen überprüfen wollen, verwenden Sie die Tasten zum Vor- und Zurückscrollen . - Seite 37 USV RMH6000 Handbuch * Zeigt die Frequenz vom Bypasseingang an. * Zeigt die USV- Ausgangsspannung an. * Zeigt die USV- Ausgangsfrequenz an. * Zeigt die USV- Ausgangslast (%) an. * Zeigt die Akkumulatorspannung an. Seite 37 von 57 Serie RMH...
-
Seite 38: Usv Vorgabedaten Und Spezielle Funktionsausführung
USV RMH6000 Handbuch * Zeigt die USV- Innentemperatur an. 9.4 USV Vorgabedaten und spezielle Funktionsausführung 1. Nach dem endgültigen Start der USV drücken Sie die Tasten , um die LCD- Anzeige zu Grafik Q1 zu wechseln. * Zeigt Summer „Ein“ an. * Zeigt Summer „Aus“... - Seite 39 USV RMH6000 Handbuch * Zeigt an, dass der Selbsttest NICHT „eingeschaltet“ ist. * Zeigt an, dass der Selbsttest „eingeschaltet“ ist. * Zeigt an, dass das Fenster der Bypassspannung schmaler eingestellt ist. * Zeigt an, dass das Fenster der Bypassspannung weiter eingestellt ist.
- Seite 40 USV RMH6000 Handbuch * Zeigt die Wechselrichter Ausgangsspannung an. * Zeigt an, dass die USV im „Normalmodus“ betrieben wird. * Zeigt, dass die USV im „Ökomodus“ betrieben wird. * Zeigt an, dass die USV im „CVCF 50 Hz Modus“ betrieben wird. * Zeigt an, dass die USV im „CVCF 60 Hz Modus“...
- Seite 41 USV RMH6000 Handbuch * Zeigt die Ausgangsspannungseinstellung in % an von 0% bis 3% oder –0% bis –3%. * Zeigt die USV- Identifikationsnummer an. * Zeigt an, dass die USV die Nummer 1 der Parallelsysteme ist. 3. Drücken Sie die Taste zum Vorscrollen, Sie können spezielle Funktionen durchführen.
-
Seite 42: Usv Vorgabeeinstellungen Und Ihre Möglichkeiten
USV RMH6000 Handbuch 9.5 USV Vorgabeeinstellungen und ihre Möglichkeiten 1. Vergewissern Sie sich, dass die USV noch nicht „Ein“ geschaltet ist. Drücken Sie den Ein-Schalter und scrollen Sie mit der Taste gleichzeitig ca. 3 Sekunden lang nach unten, der Summer ertönt zweimal, der LCD-Anzeigebildschirm wird als Grafik Q1 dargestellt, die USV befindet sich jetzt im Einstellmodus. -
Seite 43: Usv Ist Aus Unbekannten Gründen Ausgeschaltet - Fehlersuche
USV RMH6000 Handbuch * Drücken Sie die Taste Enter, um Daten zu speichern. * Zeigt an, dass die USV gesperrt ist. 4. Schalten Sie den Sicherungsautomat des Versorgungseingangs aus. 5. Ihre Einstellungsänderungen sind beendet. 9.6 USV ist aus unbekannten Gründen ausgeschaltet - Fehlersuche 1. -
Seite 44: Abschaltung
USV RMH6000 Handbuch Schalten Sie den Sicherungsautomat des Versorgungseingangs aus. Das Problem USV Sperre ist nun gelöst, aber Sie sollten Ihren örtlichen Ansprechpartner kontaktieren, um sicherzustellen, dass die angezeigte Fehlermeldung geklärt wird. 9.7 Abschaltung 1. Drücken Sie ca. 5 Sekunden lang die Taste „AUS“ , der Wechselrichter Ausgang wird ausgeschaltet, die Ausgangslast wird durch den Bypass versorgt und die LCD-Anzeige wird als Grafik B... - Seite 45 USV RMH6000 Handbuch 2. Schalten Sie dann den Nockenschalter des externen Bypassschalters auf „Bypassmodus“ und in der rechten, oberen Ecke der LCD- Bild- schirmanzeige wird angezeigt. 3. Schalten Sie den Sicherungsautomat der Hauptversorgung der USV sowie den Sicherungsautomat der Bypassversorgung aus, Sie können nun mit der Wartung der USV fortfahren.
-
Seite 46: Fehlerbeseitigung
USV RMH6000 Handbuch 10 Fehlerbeseitigung Fehlerbeseitigungsarbeiten an der USV- Anlage sind ausschließlich durch autorisiertes Fachpersonal zu erledigen. 10.1 Fehlersuche Wenn bei der USV Fehlfunktionen während des Betriebs auftreten, können Sie Folgendes überprüfen: 1. Ist die Verdrahtung von Eingang und Ausgang korrekt? 2. - Seite 47 USV RMH6000 Handbuch Problem Elemente prüfen Lösung: Rote Fehler- LED der Prüfen Sie den 1. Prüfen Sie, ob der Akku- USV leuchtet auf Fehlercode, der auf dem mulatoranschluss korrekt LCD-Anzeigebildschirm erfolgt ist, laden Sie dann angezeigt wird. die Akkumulatoren erneut 8 Stunden auf, um zu sehen, 1.
-
Seite 48: Fehlercodes
USV RMH6000 Handbuch Ist das von Ihnen registrierte Fehlerbild der USV in der Tabelle nicht zu finden, benachrichtigen Sie bitte unsere Serviceabteilung und halten folgende Informationen bereit: 1. Modellnummer, Seriennummer; 2. Datum, an dem das Problem auftrat; 3. Ausführliche Beschreibung des Problems; 10.2 Fehlercodes Nachfolgende Tabelle zeigt die bestehenden Fehlercodes der USV an: Code... - Seite 49 USV RMH6000 Handbuch Er17 kein Gebrauch (belegt). EEPROM defekt USV ist im Vorgabemodus. (normal/220V/adj0%/+/- Er18 3Hz/low sen) Er19 kein Gebrauch (belegt). Er20 Wechselstrom Bus Spannung kann nicht auslösen. Er21 kein Gebrauch (belegt). Er22 Bypass SCR oder Ausgangssicherung versagt. Er23 Wechselrichter Relais oder SCR oder Ausgangssicherung versagt. Er24 Bypasseingang festgestellt, während des Betriebs im CVCF-Modus.
-
Seite 50: Software
Sie nützliche Informationen über geeignete Softwarepakete bezüglich Ihrer Anwendung und USV. Sehen Sie hierzu auch unsere „home page“ im Internet: http://www.effekta.com/ Folgende Grundfunktionen werden von allen Softwarepaketen unterstützt: Erfassung und Anzeige des Netzzustandes der USV; Anzeige des USV- Ausgangszustands;... -
Seite 51: Wartung Und Service
USV RMH6000 Handbuch 12 Wartung und Service Sie können bei Ihrer USV- Anlage eine lange Lebensdauer und einen störungsfreien Betrieb bei einem Minimum an Wartung voraussetzen. Die Zuverlässigkeit der USV wird jedoch wesentlich durch die Umgebungsbedingungen bestimmt. Temperatur und Luftfeuchte in der Anlagenumgebung müssen innerhalb der Grenzwerte gehalten werden. -
Seite 52: Wechseln Der Akkumulatoren
USV RMH6000 Handbuch 12.2 Wechseln der Akkumulatoren Bevor Sie mit dieser Prozedur beginnen, beachten Sie die aufgeführten Sicherheitshinweise. Führen Sie die Arbeiten in der angegebenen Reihenfolge aus. Verwenden Sie unbedingt Sicherheitswerkzeug. Stellen Sie vor Beginn der Arbeiten sicher, dass die USV ausgeschaltet und vom Versorgungsnetz getrennt ist. -
Seite 53: Service-Protokoll
USV RMH6000 Handbuch 12.3 Service-Protokoll Tragen Sie stets alle Wartungs- und Servicearbeiten, die an der USV- Anlage durchgeführt wurden in das Service-Protokoll ein. Datum: Durchgeführte Arbeiten: Durchgeführt von: Seite 53 von 57 Serie RMH... -
Seite 54: Service - Hotline
Bereich oder die Niederlassung direkt kontaktieren. http://www.effekta.com/html/kontakt.html 12.5 Wartung und Serviceverträge Die EFFEKTA Regeltechnik GmbH bietet Ihnen entsprechende Wartungs- und Serviceleistungen, um die höchstmögliche Zuverlässigkeit und Verfügbarkeit der USV- Anlage zu gewährleisten. Zudem können wir Sie, als Bestandteil eines Wartungsvertrags, in folgenden Bereichen mit unserem Fachpersonal unterstützen:... -
Seite 55: Technische Daten
USV RMH6000 Handbuch 13 Technische Daten 13.1 Gerätespezifikation Modell: RMH6000 Leistung: 6000 VA / 4200 W Netzeingang: Phasen 1 Außenleiter + Neutralleiter Eingangsbereich 160 -280 V AC Nennfrequenz 50 / 60 Hz Synchronbereich 45 – 65 Hz Leistungsfaktor Bis zu 0,99 bei 100% linearer Belastung USV- Ausgang: Nennspannung 220 / 230 / 240 V AC (Sinus) wählbar... -
Seite 56: Zubehör
CE / UL Abmaße 19“ (HE x T) 3HE x 545 mm 13.2 Zubehör Nachfolgend finden Sie eine Komponentenliste, die speziell für diese USV durch die EFFEKTA Regeltechnik GmbH zugelassen und getestet ist: Zubehör: Funktion: Artikelnummer: Softwarepaket Netzwerkfähige Shutdown- und LAN-PowerShut „PowerShut Plus“... -
Seite 57: Verschleißteilliste
92/31/EG als Ergänzung zur EMV- Richtlinie 89/336/EG Normen: EN 50091-1 EN 50091-2 Eine EU-Konformitätserklärung für Produkte mit CE- Kennzeichnung ist auf Anfrage unter folgender Adresse erhältlich: EFFEKTA Regeltechnik GmbH Rheinwaldstr. 34 78628 Rottweil Tel.-Nr.: 0049 / (0) 741–17451-0 Seite 57 von 57 Serie RMH...
