probst EF-H Betriebsanleitung Seite 56

Lucrări de reglare
Lucrări de reglare
4
Generalităţi
4.1

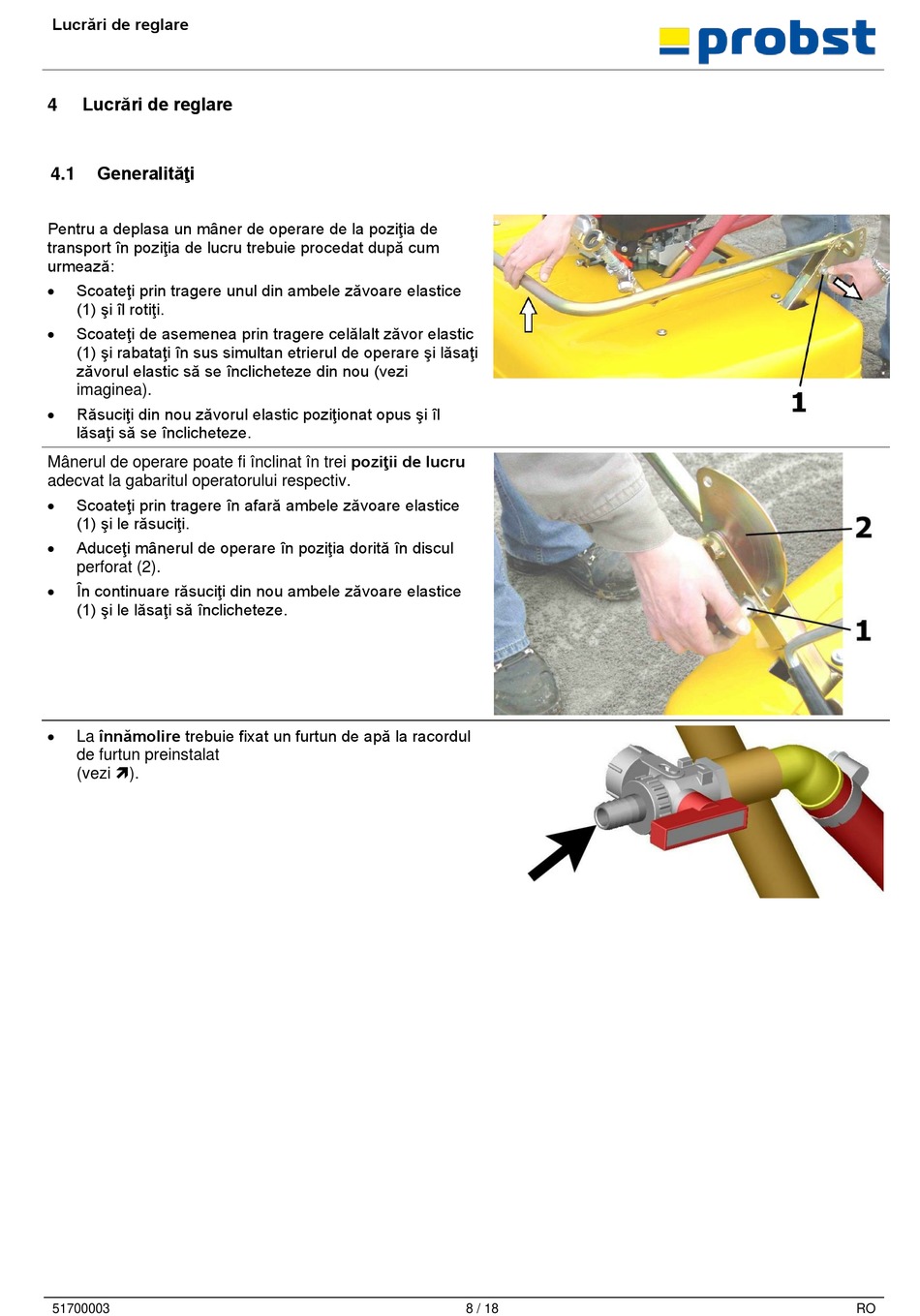

Pentru a deplasa un mâner de operare de la poziţia de
transport în poziţia de lucru trebuie procedat după cum
urmează:
•
Scoateţi prin tragere unul din ambele zăvoare elastice
(1) şi îl rotiţi.
•
Scoateţi de asemenea prin tragere celălalt zăvor elastic
(1) şi rabataţi în sus simultan etrierul de operare şi lăsaţi
zăvorul elastic să se înclicheteze din nou (vezi
imaginea).
•
Răsuciţi din nou zăvorul elastic poziţionat opus şi îl
lăsaţi să se înclicheteze.
Mânerul de operare poate fi înclinat în trei poziţii de lucru
adecvat la gabaritul operatorului respectiv.
•
Scoateţi prin tragere în afară ambele zăvoare elastice
(1) şi le răsuciţi.
•
Aduceţi mânerul de operare în poziţia dorită în discul
perforat (2).
•
În continuare răsuciţi din nou ambele zăvoare elastice
(1) şi le lăsaţi să înclicheteze.
•
La înnămolire trebuie fixat un furtun de apă la racordul
de furtun preinstalat
(vezi ).
51700003 8 / 18 RO
