Durchflussmesser | FVone-EX-NP-CA
3.2 Einschraubvariante
Den Durchflussmesser mit entsprechendem
Dichtungsmaterial in das vorgesehene Rohrfitting
einschrauben und mit einem Gabelschlüssel (SW
27) an den Schlüsselansatzflächen festziehen. Beim
Anziehen des Strömungswächters die VDI Richtlinien
2230 für das Anzugsmoment unbedingt beachten.
Die beiden Messfühler (S) müssen im einge bauten
Zustand nebeneinander im Strö mungs medium liegen.
Dies ist der Fall, wenn die Schlüsselansatzflächen
(F) parallel zur Rohrleitung stehen (siehe Fig. 3).
Bis 64 mm Rohr innendurchmesser beträgt die
Einschraubtiefe 8 mm (siehe Fig. 5a). Größer 64
mm Rohrinnendurchmesser muss die Fühlermitte
(schräger Absatz) auf 1/8 des Rohrinnendurchmessers
eingeschraubt werden (siehe Fig. 5b). Der Pfeil
(Laserbeschriftung) an der Seite des Gehäuses muss
in Strömungsrichtung zeigen.
Bis 64 mm
Up to 64 mm
Größer 64 mm
Greater 64 mm
14
MECHANISCHER EINBAU | MECHANICAL INSTALLATION
3.2 Screw-in type
When tightening the flow meter please use the flats
provided (SW 27) and do not turn or apply torque
to the housing. Do not overtighten. It is important
that thread sealing compound or material of the
correct type for the fluid is used when fitting the
monitoring head.
The two sensors (S) of the flow meter must be aligned
side by side directly across the direction of flow. The
sensors are correctly positioned when the wrench
flats (F) are aligned parallel with the pipe (see fig. 3).

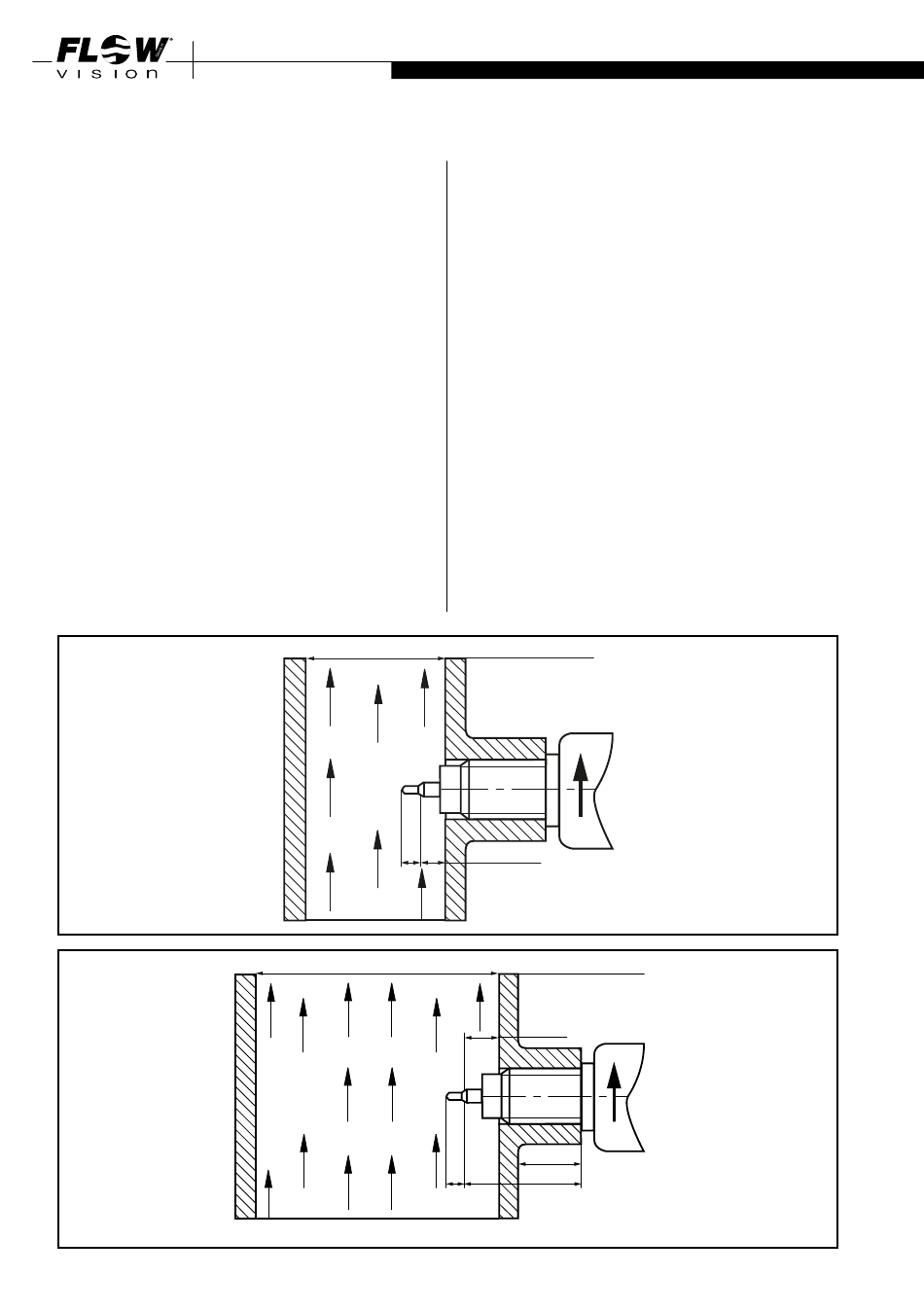

For inside pipe diameters up to 64 mm the screw-in
depth is 8 mm (see fig. 5a). For inside pipe diameters
greater than 64 mm the shoulder of the two sensors
must be positioned at 1/8 of inside pipe diameter (see
fig. 5b). The arrow (laser marking) at the side of the
housing must show in direction of flow.
øi = bis 64 mm
øi = up to 64 mm
7
8 mm
Einschraubtiefe
screw-in depth
øi (= z.B. 100 mm)
øi (= e.g. 100 mm)
1/8 øi (z.B. 100 mm/8=12,5 mm)
1/8 øi (e.g. 100 mm/8=12,5 mm)
x
7
43
x = 43 mm - 1/8 øi - Wandstärke
x = 43 mm - 1/8 øi - wall thickness
Fig. 5a
Fig. 5b
