Maximum Schaltpunkt
Maximum switching point
0
ON
OFF
Minimum Schaltpunkt
Minimum switching point
Schaltpunkt
switching point
0
ON
OFF
Konfiguration – Schaltausgänge:
In diesem Bereich werden die beiden Relaisausgänge
konfiguriert.
• Bei „Zuordnung" muss gewählt werden, ob der
Schaltausgang der gemessenen Strömung oder
der gemessenen Temperatur zugeordnet wird.
• Bei „Logik" muss gewählt werden, ob sich der
Schaltausgang als Minimum oder als Maximum
Schaltausgang verhält (siehe Fig. 11, 12).
• Bei „Schaltpunkt" muss der Schaltpunkt in der
gewählten Geschwindigkeits- bzw. Temperatur-
Einheit eingegeben werden. Während der Eingabe
einer Geschwindigkeit wird auch der entsprechende
Volumenstrom angezeigt (die Umrechnung erfolgt
über den eingegebenen Rohrinnendurchmesser).
• Bei „Hysterese" muss die gewünschte Hysterese in
der gewählten Geschwindigkeits- bzw. Temperatur-
Einheit eingegeben werden (siehe Fig. 11, 12).
Während der Eingabe einer Geschwindigkeit wird
auch der entsprechende Volumenstrom angezeigt
(die Umrechnung erfolgt über den eingegebenen
Rohrinnendurchmesser). Die Hysterese verhindert
ständiges Umschalten des Relais, wenn die Strömung
um den Schaltpunkt pendelt
Flow Meter | FVone-EX-NP-CA
Schaltpunkt
switching point
Hysterese
hysteresis
Hysterese
hysteresis
Messwert (Strömung/Temperatur)
measured value (flow/temperature)
∞
(Relais geschlossen)
ON
(relay closed)
(Relais offen)
OFF
(relay open)
Messwert (Strömung/Temperatur)
measured value (flow/temperature)
∞
(Relais geschlossen)
ON
(relay closed)
(Relais offen)
OFF
(relay open)
Configuration – Switching outputs:
In this area both relay outputs are configured.
• At "assignment" the switching output must be
assigned to the measured flow or the measured
temperature.
• At "logic" the switching output must be set as a
minimum or maximum type (see fig. 11, 12).
• At "switching point" the switching point must be
entered in the selected unit for speed or tempera-
ture respectively. During the input of a flow speed
the associated volume flow is also displayed (the
conversion is calculated with the set inside pipe
diameter).
• At "hysteresis" the desired hysteresis must be ente-
red in the selected unit for speed or temperature
respectively (see fig. 11, 12). During the input of
a flow speed the associated volume flow is also
displayed (the conversion is calculated with the
set inside pipe diameter). The hysteresis prevents
frequent switching of the relay if the flow oscillates
around the switching point.

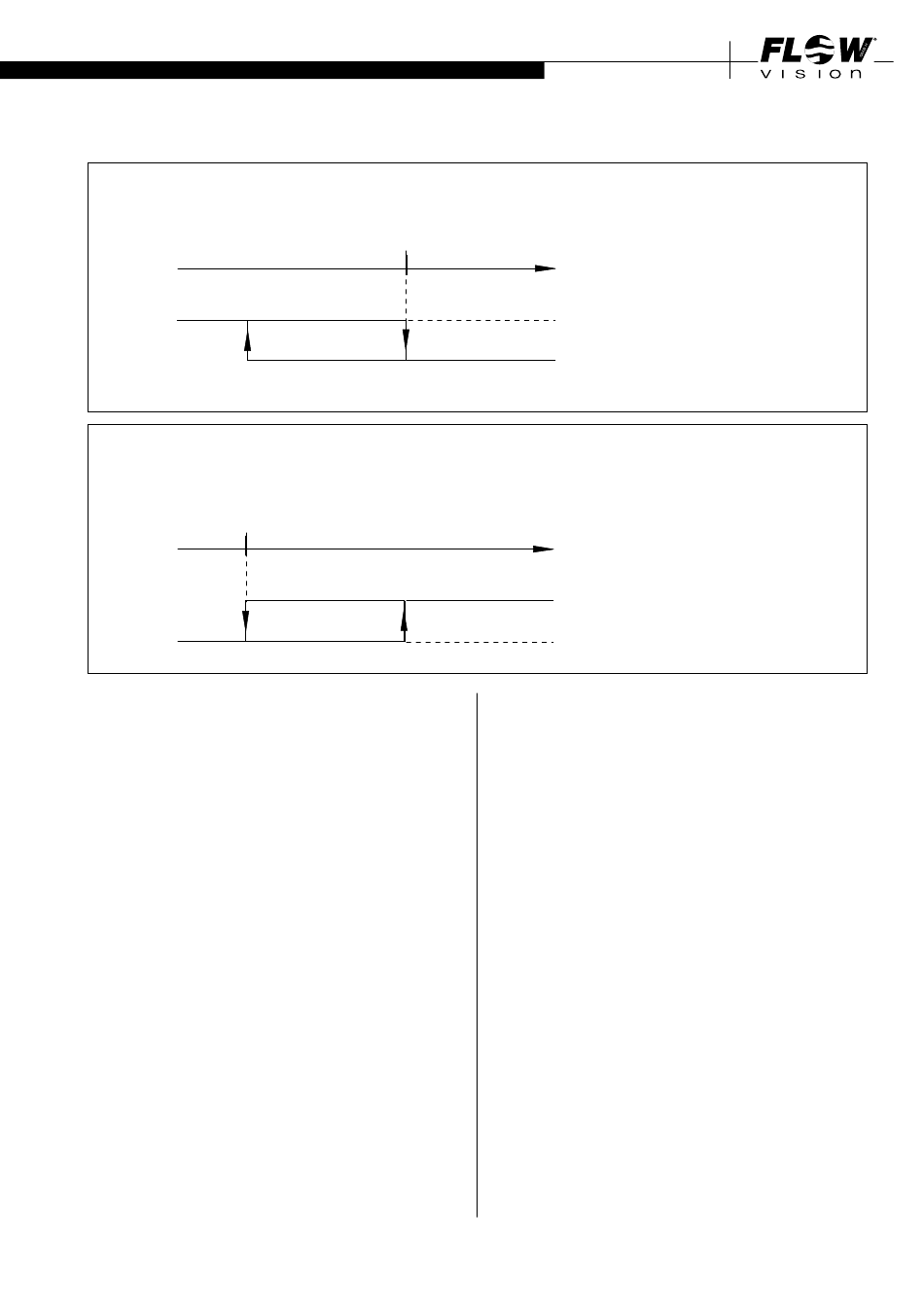

Fig. 11
Fig. 12
