12

VERKABELUNG

Mikrophoneingang
Der XLR MIC-Eingang eignet sich für zahlreiche SYMMETRISCHE und
UNSYMMETRISCHE Niederpegel-Signale zur verständlichen, nebengeräuschfreien
Sprachwiedergabe oder äußerst übersteuerungsfesten Schlagzeug-Beats.
Professionelle dynamische, Kondensator- und Bändchenmikrophone eignen
sich wegen ihrer NIEDRIGEN IMPEDANZ am besten. Preisgünstige Mikrophone
mit HOHER IMPEDANZ sind über ihr Kabel störanfälliger, wodurch mehr
Nebengeräusche entstehen können. Bei eingeschalteter PHANTOMSPEISUNG
liegt an der XLR-Buchse genügend Spannung für professionelle
Kondensatormikrophone an.
Warnhinweis — Verwenden Sie keine UNSYMMETRISCHEN Quellen
mit dem aktivierten Schalter für die Phantomspeisung. Die
elektrische Spannung auf den Pins 2 und 3 des XLR Eingangs kann
ernsthafte Schäden verursachen. Symmetrische dynamische Mikrofone
können in der Regel mit angeschalteter Phantomspeisung verwendet werden
(Bitte kontaktieren Sie Ihren Mikrofonhersteller für Hinweise zur korrekten
Verwendung Ihres Mikrofons)
Der Eingangspegel wird mit dem GAIN-Regler eingestellt.
Der LINE-Eingang besitzt den gleichen Verstärkungsbereich wie der MIC-Eingang
bei 20dB geringerer Empfindlichkeit und höherer Impedanz; er ist damit für die
meisten Quellen mit Line-Pegel geeignet.
WARNUNG!
Regeln Sie GAIN zunächst vollkommen zurück, um den
Eingangskanal nicht zu übersteuern und unangenehm laute
Überraschungen zu vermeiden, wenn Sie Hochpegel-Quellen an den LINE-
Eingang anschließen!
Line-Eingang
Buchse für Stereoklinkenstecker; bei Monoklinkensteckern wird der negative
Eingang automatisch geerdet. Dieser Eingang ist für Keyboards, Drum Machines,
Synthesizer, Bandgeräte und DI-Boxenvorgesehen, nicht für Mikrophone!
Er ist SYMMETRIERT, um Geräuscharmut und Störungsfreiheit zu gewähren;

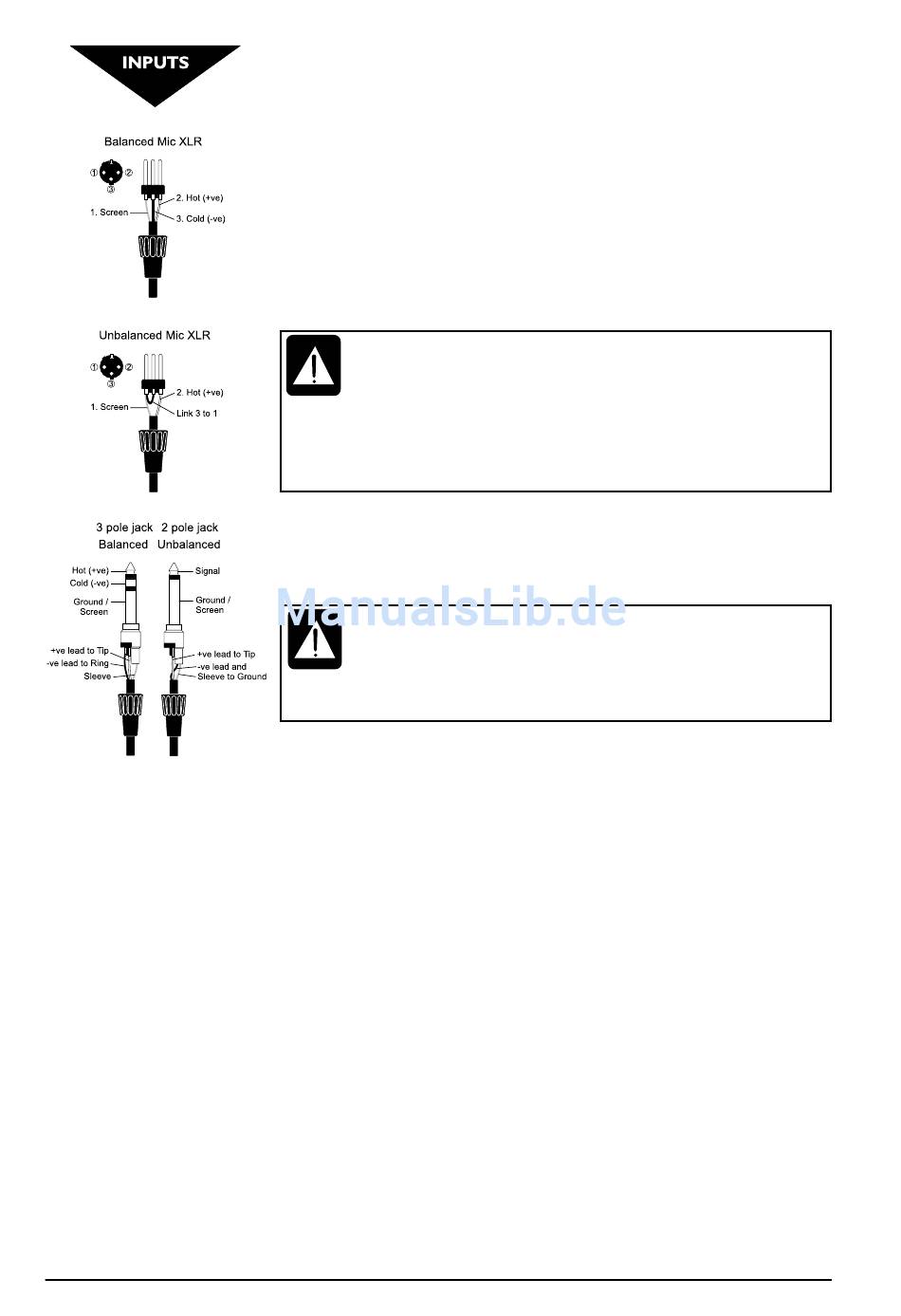

UNSYMMETRISCHE Quellen können mit entsprechend verdrahteten Steckern
(s. Abb.) angeschlossen werden, wobei die Kabel so kurz wie möglich sein
sollten, um Brummeinstreuungen zu vermeiden. Bei unsymmetrischer Quelle
muß der Schaft des Steckers geerdet sein. Stellen Sie den Eingangspegel von
der Nullstellung aus mit dem GAIN-Regler ein und trennen Sie eine eventuelle
Mikrophonverbindung, wenn Sie den LINE-Eingang benutzen.
Stereo Inputs 5-6. 7-8, 9-10 and 11-12 (Notepad 124
Stereo inputs 3-4 and 5-6 (Notepad 102)
Buchse für Stereoklinkenstecker; bei Monoklinkensteckern wird der negative
Eingang automatisch geerdet. Diese Eingänge dienen zum Anschluß von
Keyboards, Drum Machines, Synthesizern, Bandgeräten und als Returns von
Effektgeräten. Sie sind SYMMETRIERT, um Geräuscharmut und Störungsfreiheit
zu gewähren; UNSYMMETRISCHE Quellen können mit entsprechend verdrahteten
Steckern (s. Abb.) angeschlossen werden, wobei die Kabel so kurz wie möglich
sein sollten, um Brummeinstreuungen zu vermeiden. Bei unsymmetrischer Quelle
muß der Schaft des Steckers geerdet sein. Mono-Quellen werden an der jeweils
linken Buchse angeschlossen.
